2.3.0 FÜHLERMONTAGE
2.3.1 Montage Des Ofenfühlers
Der Ofenfühler (4-adrig) besteht aus einem
Temperaturfühler und einer Thermosicherung
(Schmelzsicherung). Das Holz-
Fühlergehäuse (optional in Espe erhältlich)
wird an der Kabinendecke über dem
Saunaofen montiert. Die einzuhaltenden
Abstände entnehmen Sie bitte den
Abbildungen 9 und 10, wobei zu beachten ist,
dass bei Saunakabinen bis 2 x 2 m der
Abstand zur Kabinenwand 19 cm, bei
größeren Kabinen 35 cm betragen muss, es
sei denn, in der Kabinenbeschreibung wird
ausdrücklich eine andere Position
vorgeschrieben!
Durchbohren Sie gemäß Abbildung 9 die
Kabinendecke unter Zuhilfenahme eines
8mm Bohrers. Verlegen Sie durch den
gerade eben gebohrten Schacht die Fühlerleitungen.
Achten Sie darauf, dass bei Einziehen
der Fühlerleitungen keine Leitung
beschädigt wird (Silikonleitungen
können sehr leicht Schaden nehmen)!
Sie erkennen den jeweiligen Kreis
(Temperaturfühlerkreis bzw.
Temperaturbegrenzerkreis) an der
Markierung an den Fühlerleitungen!
WE DO IT FIRST.

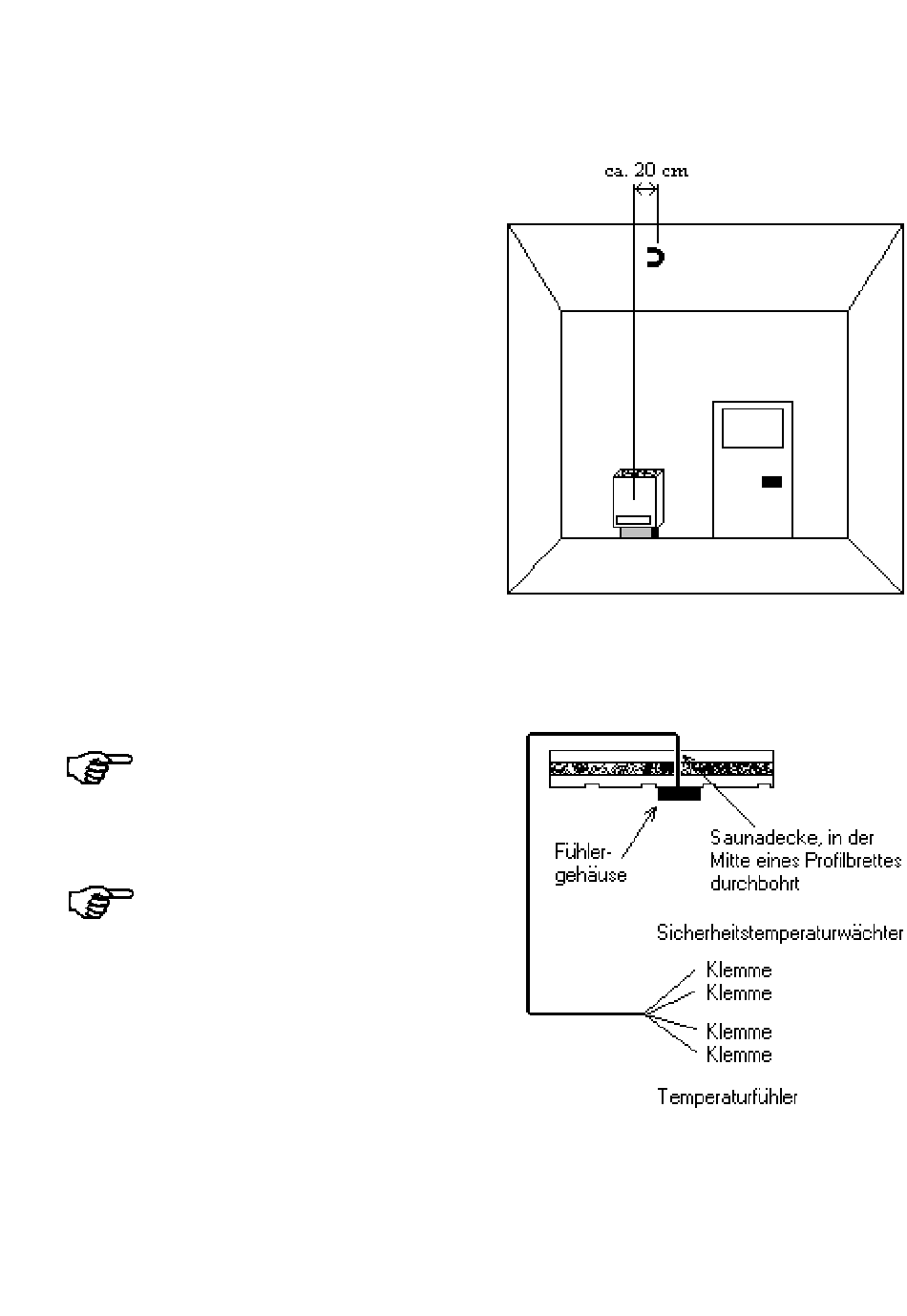

Abbildung 8: Montage Ofenfühler
