Montage- und Gebrauchsanweisung nur für Fachpersonal
Sie erkennen den jeweiligen Kreis (Temperaturfühlerkreis bzw.
Temperaturbegrenzerkreis) an der Markierung an den Fühlerleitungen

2.4.0 MONTAGE DER BELEUCHTUNG

Bei der Installation der Beleuchtung muss darauf geachtet werden, dass diese möglichst weit
vom Saunaofen entfernt installiert wird (vorzugsweise in der gegenüberliegenden Ecke).
Das Saunalicht muss der Schutzart „spritzwassergeschützt" entsprechen.
Das Saunalicht muss für eine Umgebungstemperatur von 140° C ausgelegt sein!
Sie können das Kabinenlicht am Leistungsteil der Wave.com4 Saunasteuerung
anklemmen.

2.5.0 MONTAGE DES BEDIENTEILS

Verwenden Sie für die Montage des Bedienteils
wird einen handelsüblichen Dosenbohrer Ø 70 mm.
Die Innenanzeige wird an der Kabinenwand am Ende des Kabelkanals
angebracht.
Die Kabinenwand darf nur bis zum
Isolationsmaterial angebohrt werden!
Das RJ10 4/4 darf nur zwischen
äußerer und innerer Holzverkleidung
zum Leistungsteil verlaufen!
Das Wave.com4 Bedienteil ist für einen Einbau an Kabineninnen- bzw. Außenseite
geeignet (muss den Umgebungsparamteren lt. Technischen Daten dieser
Bedienungsanleitung entsprechen)!
Entfernen Sie niemals die Schutzabdeckung aus Kunststoff an der Rückseite des
Bedienteils!
WE DO IT FIRST.

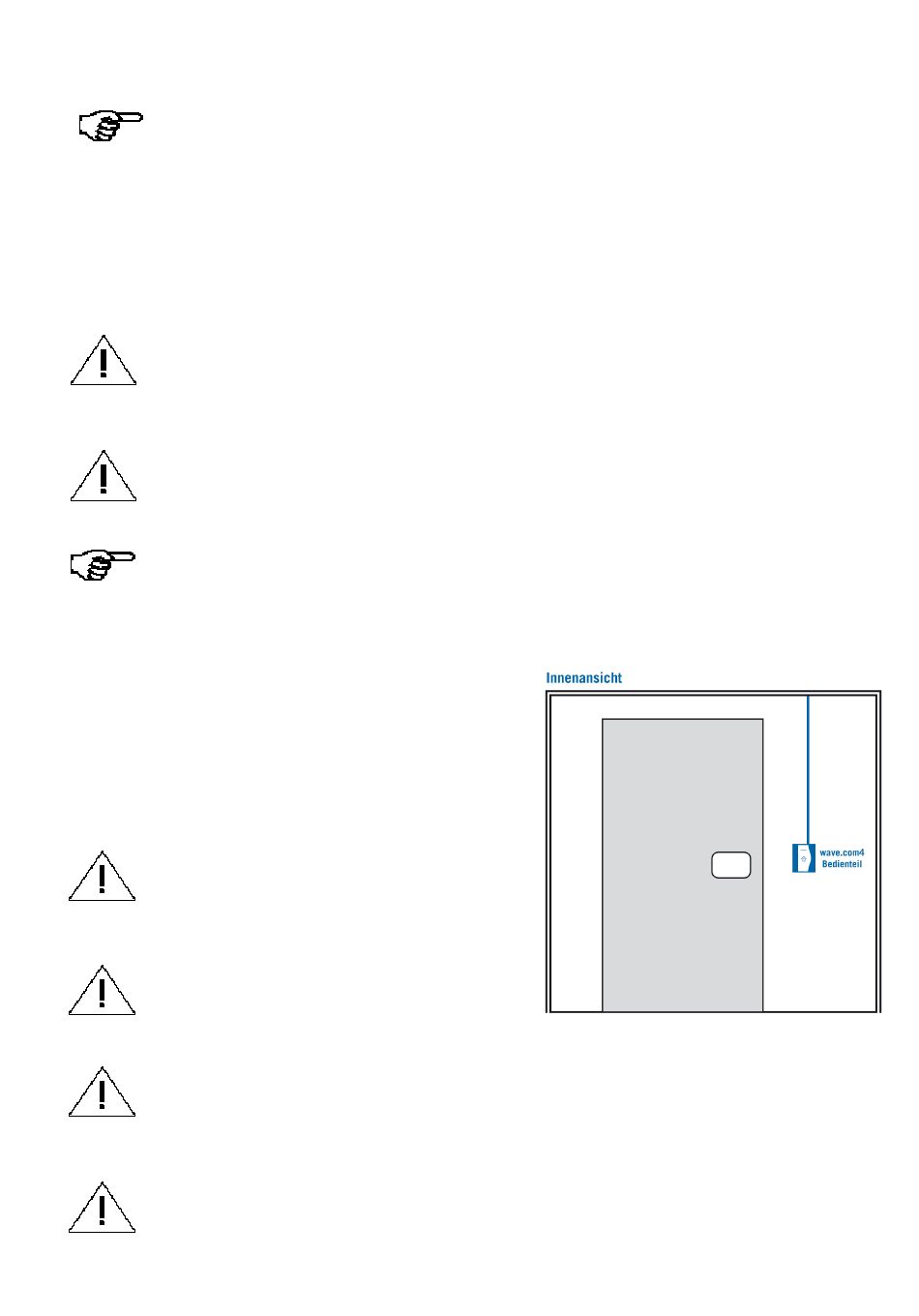

Abbildung 12: Montage des Bedienteils
