Manuale d'installazione e uso riservato al personale tecnico
2.3.2 Installazione del sensore di
umidità (opzionale, solo per WC4-
H-PCB)
Il sensore di umidità WC4-H-H (3 conduttori) va
installato al centro della parete laterale più
lontana dalla stufa, a un'altezza di circa 1,5 m
(vedi Figure 10 e 11). Anche in questo caso, i
cavi del sensore sono convogliati attraverso la
parete della cabina.
2.3.3 Installazione del sensore della panca
Il sensore della panca (2 conduttori) viene fissato
sul soffitto, in corrispondenza della parte
posteriore della panca sdraio (vedi Figura 11).
Prendendo come riferimento la Figura 9, praticare
un foro sul soffitto della cabina con l'ausilio di un
trapano da 8 mm. Convogliare i cavi del sensore
attraverso il foro appena praticato.
Prestare attenzione a non danneggiare
i cavi del sensore durante
l'inserimento.
I circuiti (quello del sensore di temperatura e quello del termolimitatore) sono riconoscibili
dai contrassegni posti sui cavi del sensore.
WE DO IT FIRST.

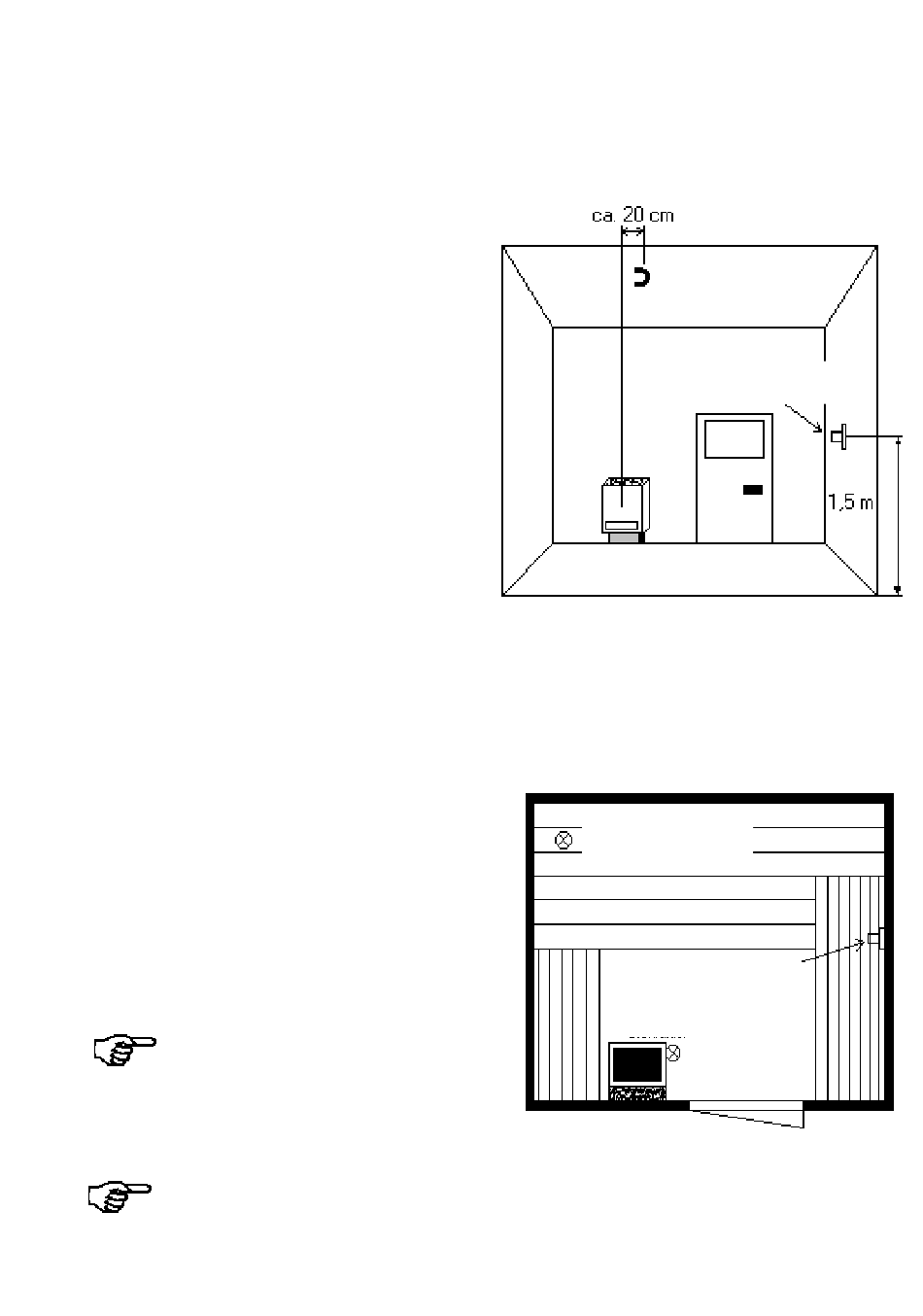

Figura 60 – Installazione del sensore di umidità
Bank sonda
Sensore di umidità
Forno sensore
Figura 61 - Installazione del sensore della panca
Forno sensore
Sensore di umidità
