Instructions de montage et d'utilisation uniquement pour le

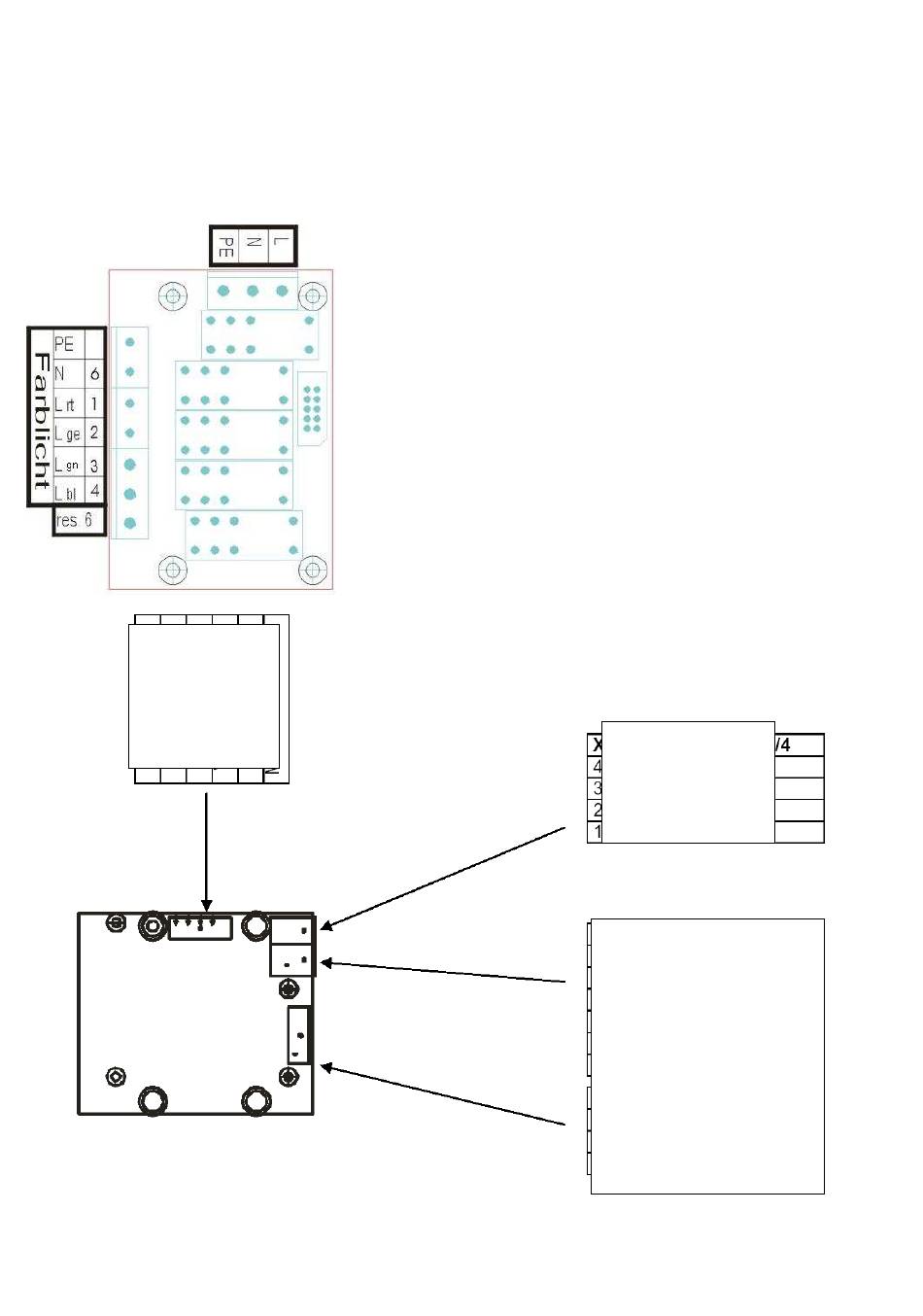

6.6.0 OCCUPATION DU MODULE DE COULEUR/MODULE DE LED DE
COULEUR
X4 N° de câble
Bleu 4
Vert 3
Blanc 2
Rouge 1
Terre 5
Illustration 51 : Occupation des bornes du module de couleur à LED
personnel spécialisé
6.6.5 ALIMENTATION
Les bornes du haut servent à l'alimentation interne de
l'extension couleur en option. L'alimentation se fait
normalement directement par le module humidité. Sinon, tenir
compte du point 6.4.10 de ces instructions d'utilisation !
6.6.6 BORNES DE LAMPES
Les bornes latérales servent à brancher les lampes de couleur.
Les câbles sont posés de là jusqu'aux lampes. Il faut poser un
câble à 6 pôles. Pour les câbles individuels de lampes, il faut
regrouper en externe le neutre. L'affectation des couleurs se
fait en accord avec le plan du module de lampes. Le raccord
« res. 6 » n'est pas utilisable.
WE DO IT FIRST.
Modular Jack 4/4
4 Terre
3 CAN-
2 CAN+
1 +5V=
X2 Modular Jack 6/6
6 Terre
5 Terre
4 CAN-
3 CAN+
2 +12V=
1 +12V=
X1 Alimentation 230V~
3 PE
2 N
1 L (230 V~)
