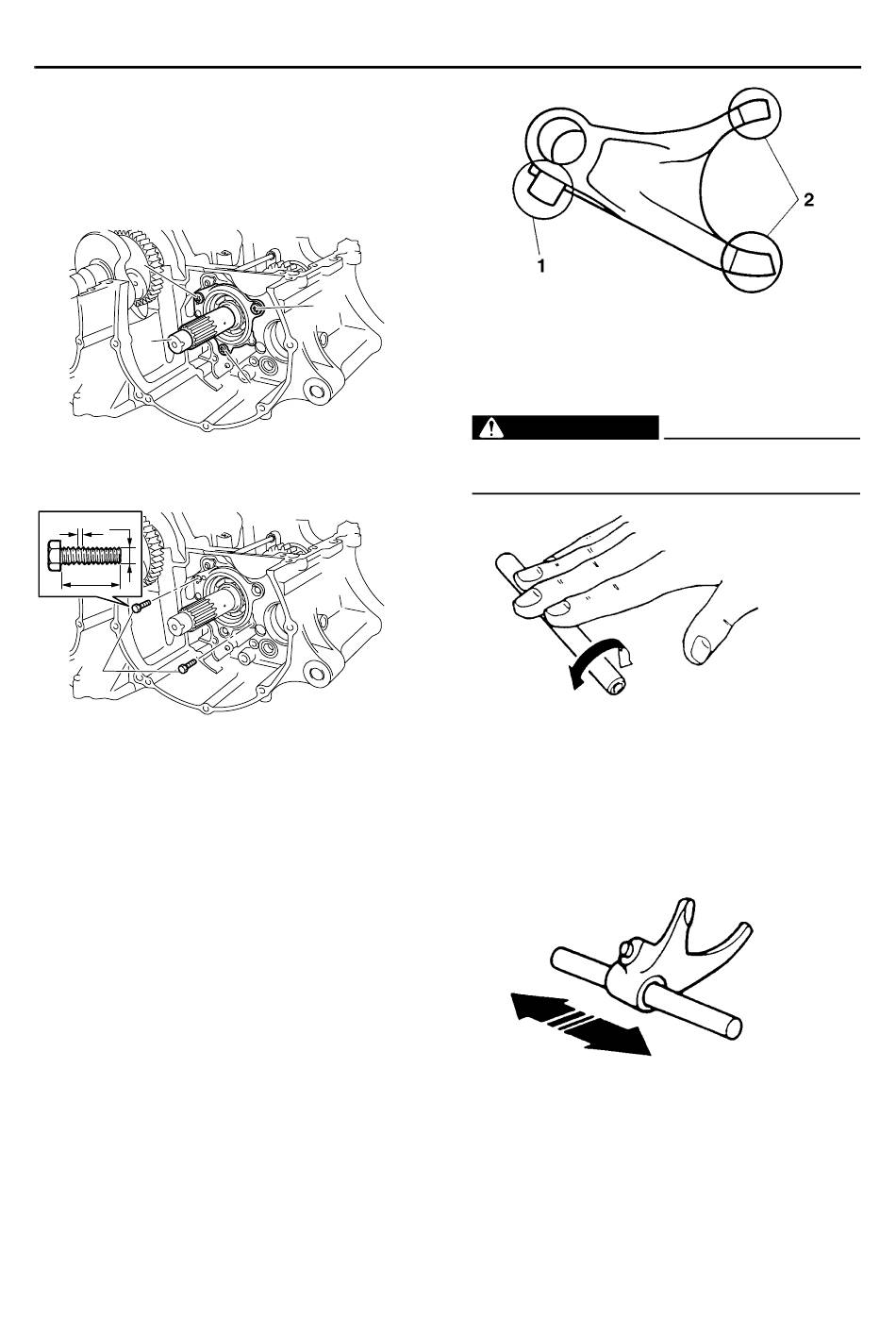

DÉPOSE DE LA BOÎTE DE VITESSES
1. Déposer:
• Arbre primaire équipé "1"
M MMM M MMM M M MMM M
a. Déposer les vis du logement de roulement
d'arbre primaire équipé "2"
2
1
b. Insérer deux vis "3" de taille correcte dans le
logement de roulement d'arbre primaire com-
plet, comme illustré.
1 mm 6 mm
30 mm
3
c. Serrer les vis jusqu'à ce qu'elles entrent en
contact avec la surface du carter moteur.
d. Continuer de serrer les vis jusqu'à ce que l'ar-
bre primaire complet se détache du demi-car-
ter supérieur.
L LLL L LLL L L LLL L
FAS26260
CONTRÔLE DES FOURCHETTES DE
SÉLECTION
Les étapes suivantes s'appliquent à chacune
des fourchettes de sélection.
1. Contrôler:
• Guide de fourchette de sélection "1"
• Branche de fourchette de sélection "2"
Déformations/endommagement/formation
de striures/usure → Remplacer la fourchette
de sélection.
M MMM M M MMM M M MMM M
2
2
L LLL L L LLL L L LLL L
MMM
2. Contrôler:
• Barre de guidage de fourchette de sélection
Faire rouler la barre de guidage de fourchette
de sélection sur une surface plane.
Déformations → Remplacer.
FWA12840
AVERTISSEMENT
Ne pas tenter de redresser une barre de gui-
dage de fourchette de sélection déformée.
3. Contrôler:
• Mouvement de fourchette de sélection
(sur la barre de guidage de fourchette de sé-
lection)
Mouvement irrégulier → Remplacer à la fois
les fourchettes de sélection et la barre de gui-
LLL
dage.
FAS26270
CONTRÔLE DU TAMBOUR DE SÉLECTION
1. Contrôler:
• Gorge du tambour de sélection
Endommagement/rayures/usure → Rempla-
cer le tambour de sélection.
