Feldbus-Koppler anschließen und konfigurieren

Sicherheit

Bedienelemente
und Anschlüsse
Feldbus-Koppler
Elemente am Feldbus-Koppler
Feldbus-Koppler
anschließen und
konfigurieren
Feldbus-Koppler im Interface auf isolierter
Hutschiene montiert - TS/TPS, MW/TT Gerätese-
rie
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Vor Beginn der Arbeiten
alle beteiligten Geräte und Komponenten
- ausschalten
- vom Netz trennen
- gegen Wiedereinschalten sichern.
(1)
(2)
VORSICHT! Gefahr von Sachschäden. Vor Beginn der Arbeiten sicherstellen,
dass die Kabel für die externe Spannungsversorgung des Interfaces span-
nungsfrei sind und bis zum Abschluss aller Arbeiten spannungsfrei bleiben.

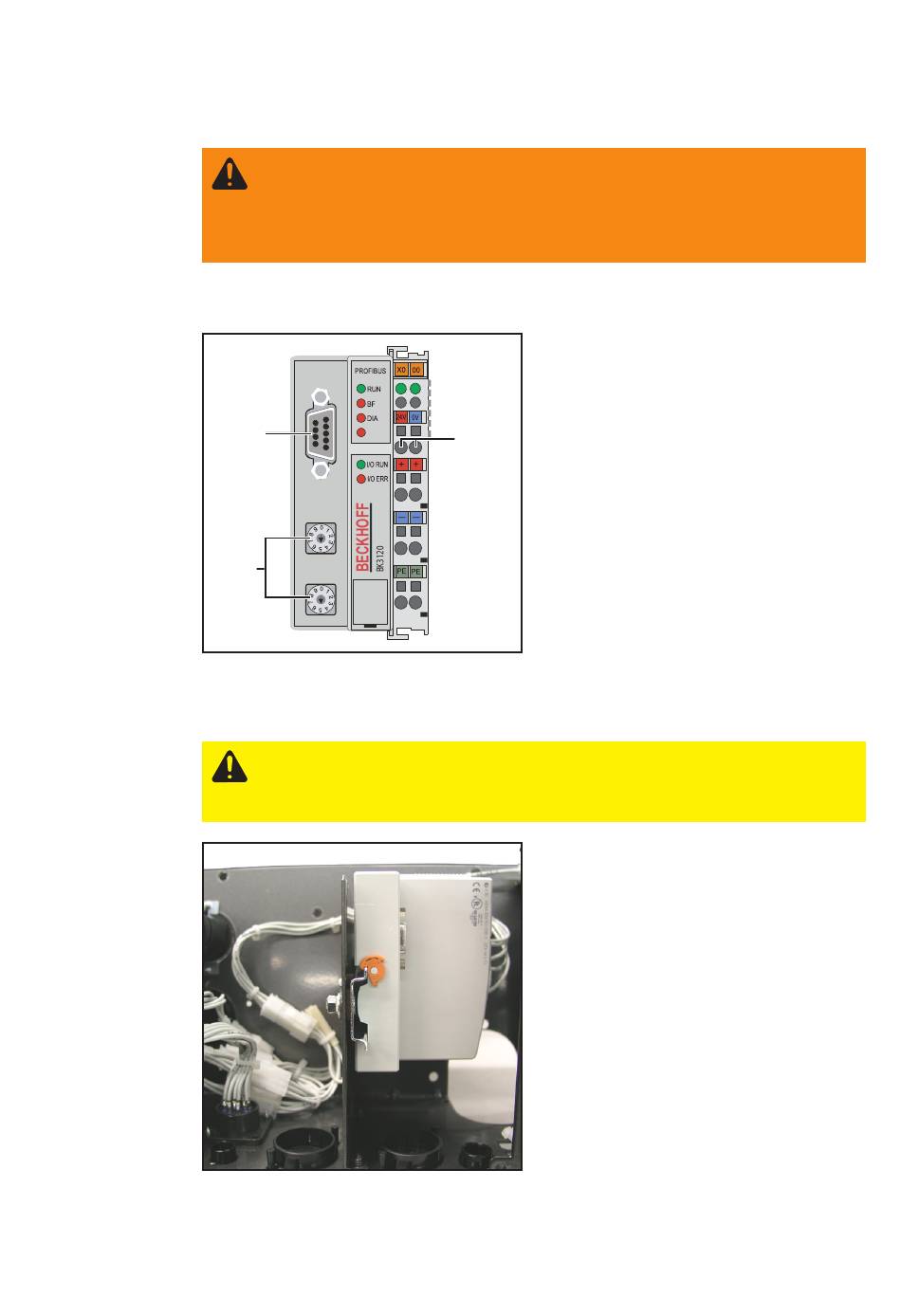

(1) Anschluss-Stecker Profibus
(2) Adresswähler
(3) Anschlüsse für externe Spannungs-
versorgung
(3)
Wichtig! Externe Spannungsversorgung
darf nicht von der Stromquelle erfolgen.
Für die externe Spannungsversorgung
Roboter oder Steuerung verwenden.
Wichtig! Bei Montage des Feldbus-
Kopplers nur „isolierte" Hutschiene ver-
wenden. Darauf achten, dass Hutschiene
keinen elektrischen Kontakt zu der Erde
des Schweißgerätes hat.
1. Interface-Deckel demontieren
2. Zugentlastung vom Interface abmontie-
ren
3. Datenleitung Profibus und Kabel für die
externe Spannungsversorgung durch
Kabeldurchführung in der Zugentlas-
tung durchführen
6
