Diagnostic d'erreur, élimination de l'erreur
Sécurité
Généralités
Code de clignotement
Important ! Après élimination de l'erreur, dans de nombreux cas, la séquence de cligno-
tement ne se termine pas au niveau du coupleur de bus de terrain. Redémarrer en
éteignant et en rallumant l'alimentation électrique ou en réinitialisant le logiciel du cou-
pleur de bus de terrain.
Voyants DEL Les voyants DEL d'état de service indique la communication locale entre le coupleur de
d'état de service bus de terrain et les bornes du bus de terrain. La DEL verte s'allume si le fonctionne-
ment est normal. La DEL rouge clignote avec deux fréquences différentes si une erreur
de bus se produit.
Code de clignotement
AVERTISSEMENT ! Une décharge électrique peut être mortelle. Avant le début
de travaux sur l'interface
- déconnecter
- débrancher du secteur
- sécuriser contre toute remise en marche intempestive tous les appareils
(2)
(1)
(4) (5)

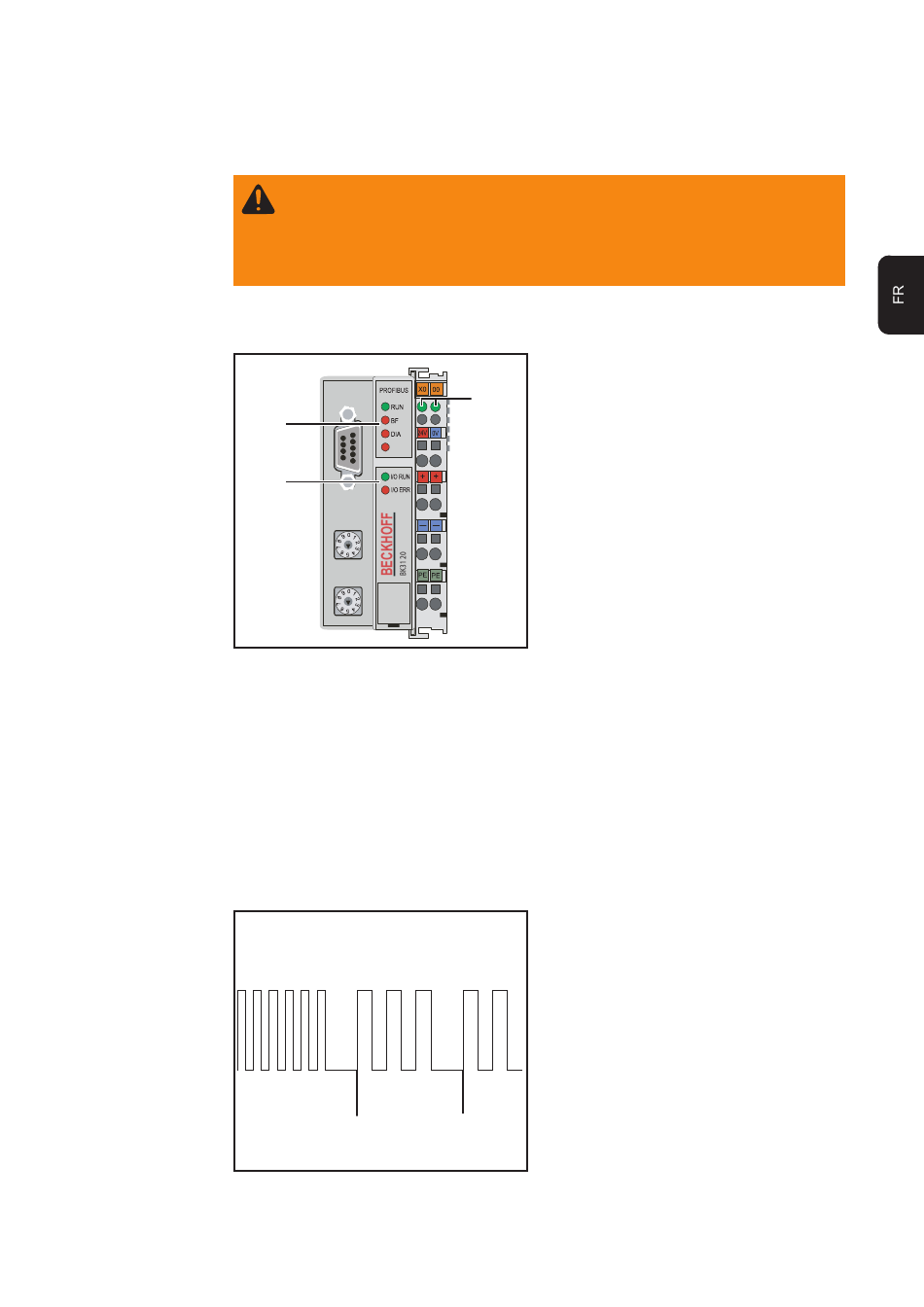

(1) Voyants DEL d'état de service
(2) Voyants DEL de statut du bus
(3) (3) Voyants DEL d'alimentation
- DEL gauche ... indique
l'alimentation du coupleur de bus
de terrain
- DEL droite ... indique
l'alimentation des contacts
d'alimentation
Si une erreur se produit, les voyants DEL
de statut du bus et d'état de service
signalent le type d'erreur et l'endroit où
elle s'est produite.
(4) Clignotement rapide :
Démarrage du code d'erreur
(5) Première impulsion lente :
Type d'erreur
(6) Deuxième impulsion lente :
Emplacement de l'erreur
Important ! Le nombre d'impulsions
(6)
indique la position de la dernière borne du
bus de terrain avant la survenue de
l'erreur. Les bornes passives du bus de
terrain (par exemple bornes
d'alimentation) ne sont pas incluses dans
ce nombre.
