Fehlerdiagnose, Fehlerbehebung

Sicherheit

Allgemeines

Blinkcode
Wichtig! Nach der Fehlerbeseitigung beendet der Feldbus-Koppler in manchen Fällen
die Blinksequenz nicht. Durch Aus- und Einschalten der Versorgungsspannung oder
durch einen Software Reset den Feldbus-Koppler neu starten.
Betriebszustand Die Betriebszustand LEDs zeigen die lokale Kommunikation zwischen Feldbus-Koppler
LEDs und Feldbus-Klemmen. Die grüne LED leuchtet bei fehlerfreiem Betrieb. Die rote LED
blinkt mit zwei unterschiedlichen Frequenzen, wenn ein Klemmbus-Fehler auftritt.
Blinkcode
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Vor Beginn von Arbeiten
am Interface alle beteiligten Geräte und Komponenten
- ausschalten
- vom Netz trennen
- gegen Wiedereinschalten sichern.

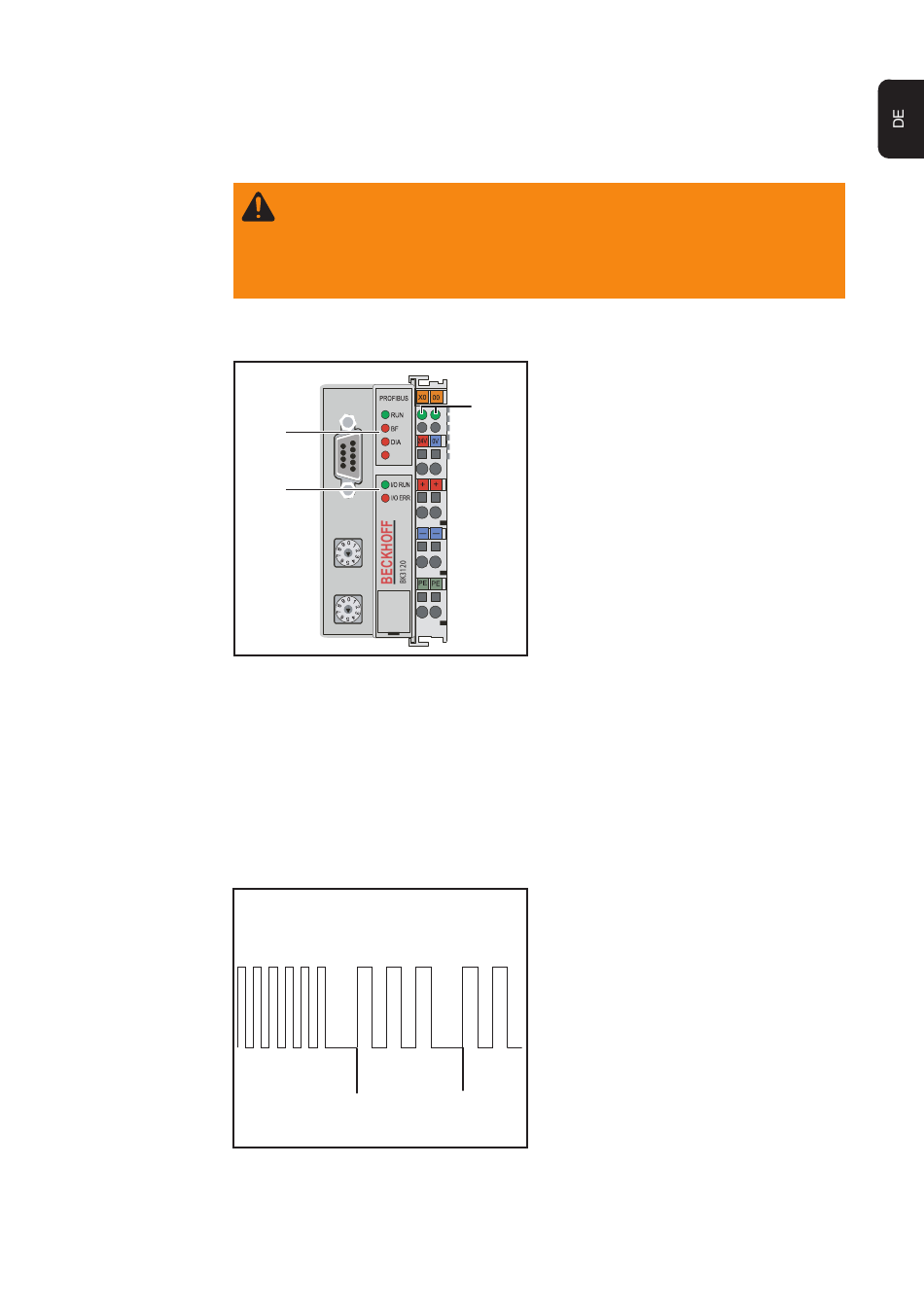

(2)
(1)
(4) (5)
(1) LEDs Betriebszustand
(2) LEDs Feldbusstatus
(3) (3) LEDs Versorgungsanzeige
- linke LED ... zeigt die Versorgung
des Feldbus-Kopplers an
- rechte LED... zeigt die Versor-
gung der Powerkontakte an
Tritt ein Fehler auf, signalisieren die
Feldbus-Status LEDs bzw. die Betriebszu-
stand LEDs die Art des Fehlers und die
Fehlerstelle.
(4) Schnelles Blinken:
Start des Fehlercodes
(5) Erste langsame Impulse:
Fehlerart
(6) Zweite langsame Impulse:
Fehlerstelle
Wichtig! Die Anzahl der Impulse zeigt die
(6)
Position der letzten Feldbus-Klemme vor
dem Auftreten des Fehlers an. Passive
Feldbus-Klemmen (z.B. Einspeiseklem-
men) werden nicht mitgezählt.
