un espace lui-même en communication directe avec
l'extérieur. L'ouverture doit présenter une section libre de
passage d'air minimale de 1 pouce carré par tranche de
3000 BTU/h (734 mm²/kW) de puissance absorbée par
tous les équipements placés dans l'enceinte. La surface
de cette ouverture doit être supérieure ou égale à la
somme des surfaces de tous les raccords d'évacuation
des gaz de combustion présents dans l'espace fermé.
Dans la mesure où elles sont conformes aux exigences
énoncées dans les codes en vigueur précités, d'autres
méthodes pour amener de l'air de combustion et de
ventilation sont acceptées.
Au Canada, consulter les codes de construction et de
sécurité locaux ou, en l'absence de ces derniers, la norme
CAN/CGA B149.
3.B.2

Air de combustion par conduit

L'air de combustion peut être prélevé à travers un mur ou
un toit. S'il s'agit d'un mur, utiliser une terminaison murale
horizontale fournie par le fabricant, comme indiqué dans
le Tableau 5a. Se reporter au Tableau 2 pour choisir le
diamètre approprié. Lorsque l'air est prélevé par le toit,
utiliser un chapeau pare-pluie adapté ou placer un coude
de façon à empêcher l'entrée de l'eau de pluie. (Voir
Figure 4.)
Utiliser un conduit ABS, PVC, CPVC, en polypropylène
ou acier galvanisé pour la prise d'air de combustion
(voir Tableau 7). La dimension de l'admission d'air de
combustion doit être déterminée selon le Tableau 2.
Amener l'admission d'air jusqu'à la chaudière le plus
directement possible. Sceller tous les joints. Fournir
les attaches de suspension appropriées. L'appareil ne
doit pas supporter le poids de la tuyauterie d'admission
d'air de combustion. La longueur maximale autorisée
de conduits est de 100 pi/39 m. Retirer 5 pi (1,5 m) à la
longueur de tuyau rectiligne autorisée pour chaque coude
utilisé.
Si des matériaux en polypropylène ou en acier inoxydable
sont utilisés dans des configurations avec des conduits
horizontaux, la terminaison extérieure doit être constituée
d'un seul coude installé à l'extrémité de l'entrée d'air.
Dans le cadre de conduits verticaux, la terminaison
extérieure doit être constituée de deux coudes installés
à l'extrémité de l'entrée d'air. Pour les deux types
d'installation, la référence du fabricant CA008500
(pour les modèles 1000 et 1200) ou CA011300 (pour
Matériau
Acier inoxydable
PVC*, cat. 40
CPVC, cat. 40
Polypropylène
* Il est interdit d'utiliser du PVC sur les 12 premiers pouces (30 cm) du conduit d'évacuation
Tableau 7. Matériau requis pour l'évacuation des gaz de combustion
le modèle 1700) peut alors être installée dans le coude
pour empêcher les corps étrangers de pénétrer dans le
circuit d'entrée d'air. Le ou les coudes nécessaires pour
compléter la terminaison d'évacuation ne sont pas inclus.
La connexion du tuyau d'admission d'air se situe sur le
panneau arrière.
Outre l'air de combustion, une admission d'air de
ventilation est requise, elle comprend l'air nécessaire au
confort et aux bonnes conditions de travail du personnel.
Se reporter aux codes en vigueur.
3.C Évacuation des gaz de combustion
Cheminée

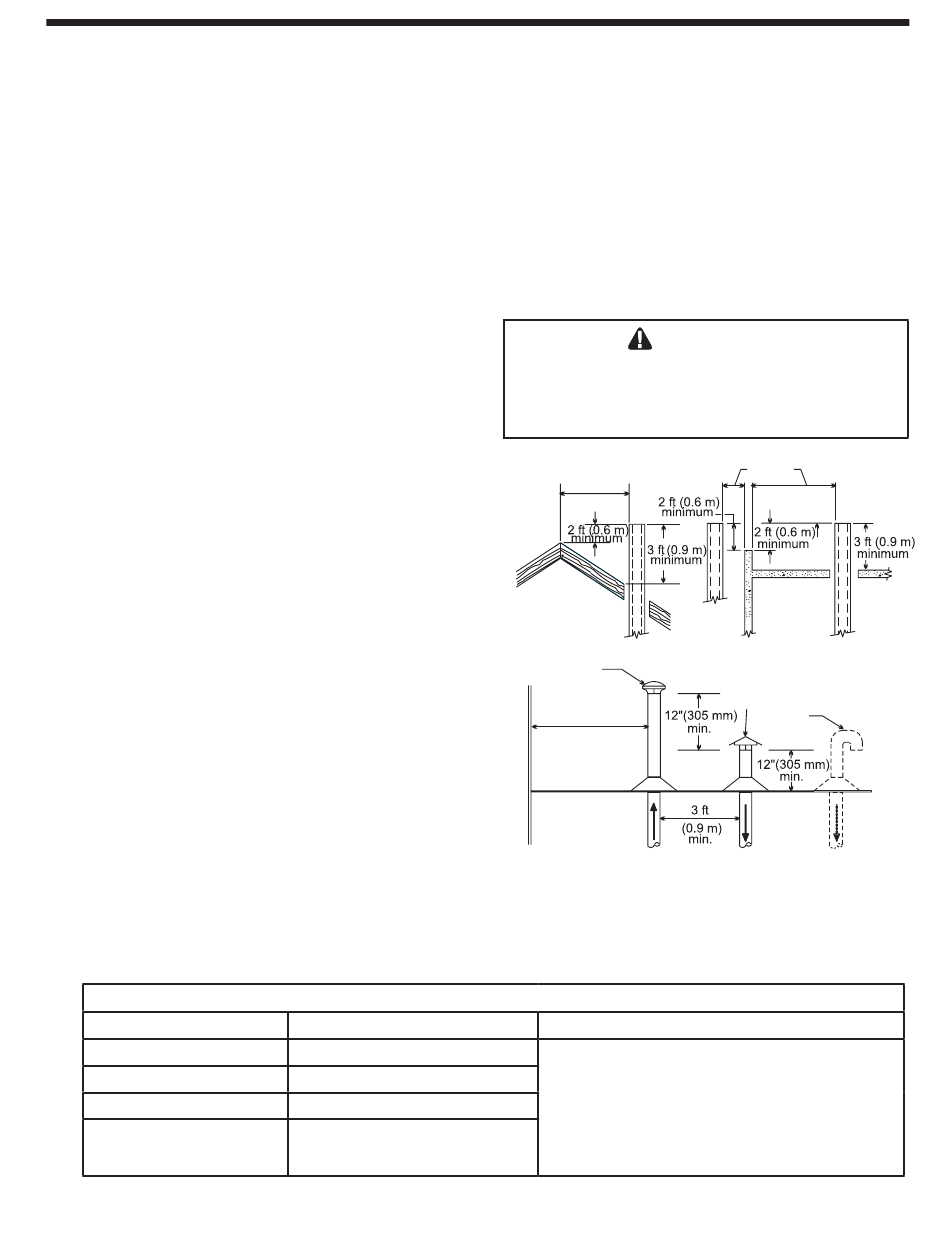

Figure 4.
Normes d'installation
États-Unis
UL 1738
ANSI/ASTM D178
ANSI/ASTM F441
UL-S636 Classe 2C
AVERTISSEMENT
Le choix de matériaux d'évacuation des gaz de combustion
inadéquats pour les installations en placard, ou pour des
appareils qui fonctionnent à des températures ambiantes
élevées, peut entraîner des dommages matériels, des
blessures corporelles ou la mort.
3,0 m (10 pi)
ou moins*
*
*
Évacuation
Évacuation
Terminaison
*
Au Canada, se reporter au code CSA B149.1.
d'évacuation
approuvée
3,1 m (10 pi)
mini mur*
Gaz de
combustion
Air de combustion et évacuation des gaz de
combustion par le toit
Canada
L'évacuation des gaz de combustion doit être certi-
fiée ULC-S636 pour utilisation comme matériau de
conduit de gaz de combustion. Choisir le matériau
du conduit d'évacuation en se basant sur l'usage
prévu de la chaudière. Installer ce conduit confor-
mément à la température maximale des gaz de
combustion et aux instructions du fabricant.
Page 13
3,0 m (10 pi)
ou moins*
Mur ou
parapet
Évacuation
Chapeau
pare-pluie
Terminaison
coudée
alternative
Air de
combustion
*
