Page 44
SECTION 8 Utilisation de l'écran
tactile

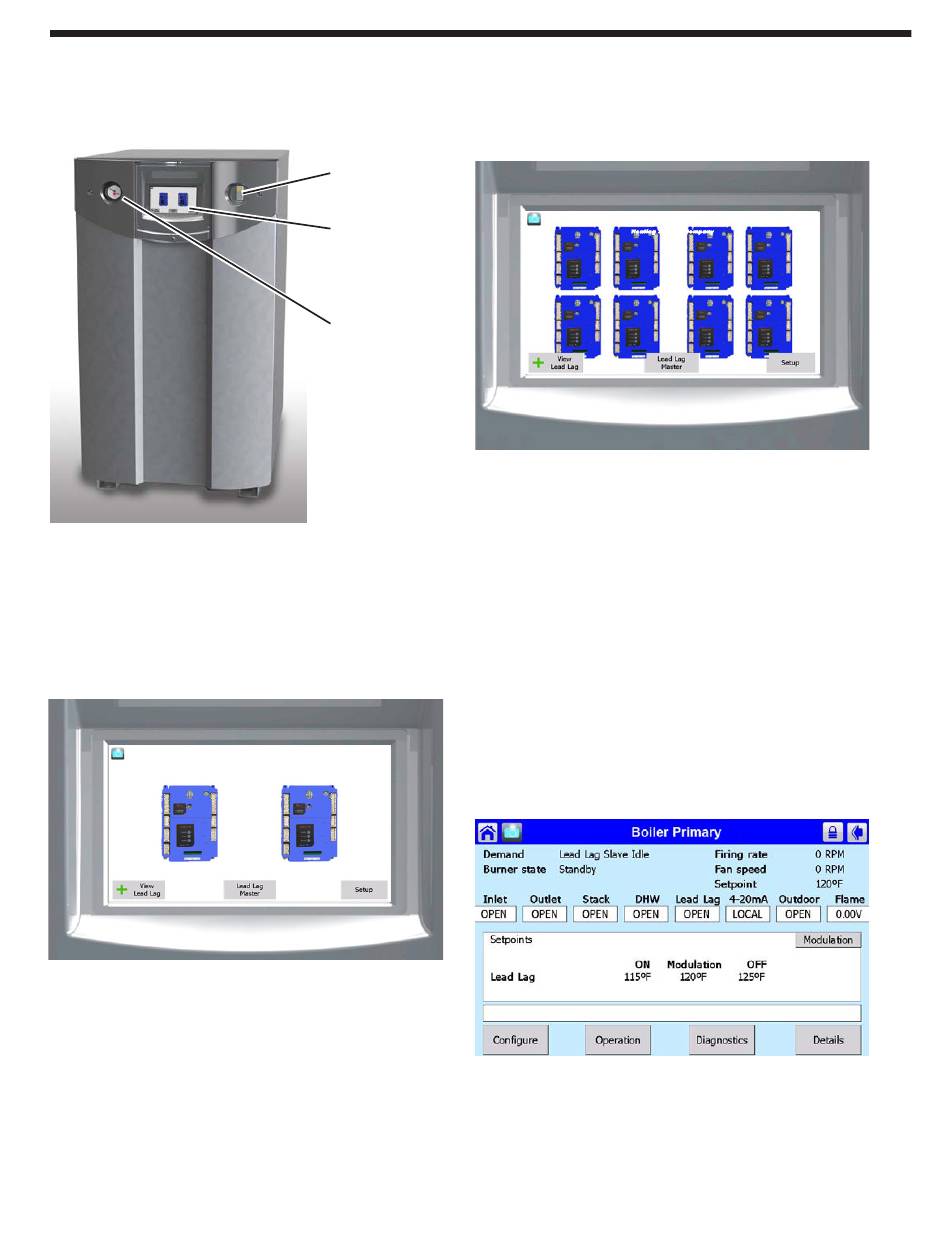

Figure 27.
Écran tactile et jauges
8.A Utilisation de l'écran tactile
Cet appareil utilise un écran tactile couleur pour permettre
à l'opérateur ou à l'installateur d'entrer des informations.
L'écran affiche également des informations sur le
fonctionnement de la chaudière.
Figure 25. Écran tactile, représenté avec l'écran
d'accueil pour une SEULE chaudière,
dans des conditions normales de
fonctionnement.
Dans les configurations à plusieurs chaudières, chaque
appareil a toujours son propre écran tactile, mais seul
l'écran tactile de la chaudière principale reste actif.
L'écran d'accueil peut afficher jusqu'à 8 contrôleurs (4
chaudières). Voir la Figure 26 en page 44
Marche/Arrêt
Commutateur
Écran
tactile
Température
en sortie
de la chaudière
et pression
système
Figure 26. Écran tactile, représenté avec l'écran
Les icônes correspondant à chaque contrôleur s'affichent
sur l'écran d'accueil dans une des quatre couleurs
indiquant leur statut opérationnel de base (voir section
8.3).
La quasi-totalité des fonctions de contrôle est réalisée
depuis l'écran tactile. Quelques fonctions doivent être
effectuées manuellement en ouvrant le panneau avant.
Commençons donc par sélectionner l'icône de commande
de la chaudière principale ou « lead ». Voici un écran ou
une « page » typique présentée par le système:
Menu 1.
LAARS Heating Systems
d'accueil de la chaudière principale
dans une cascade de quatre chaudières,
avec des conditions normales de
fonctionnement.
Écran de récapitulatif d'état
