Chaudières et chauffe-eau NeoTherm LC

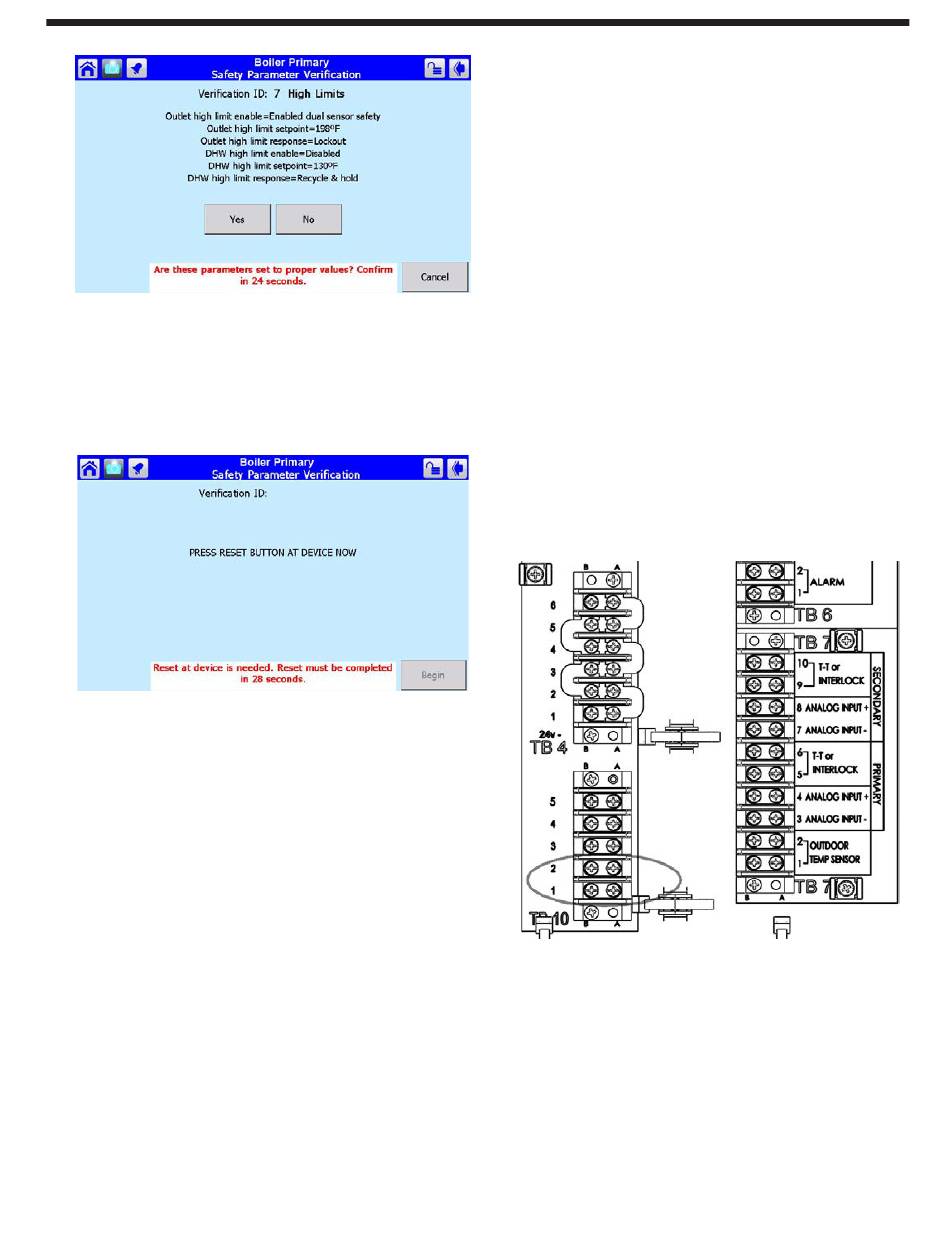

Confirmation des paramètres de sécurité
Menu 45.
Vérifier attentivement la liste. Appuyer sur Yes
(Oui) si tous les paramètres du groupe ont été
entrés correctement.
12.
Le système indiquera quand réinitialiser le système
de contrôle.
Menu 46.
Réinitialisation des paramètres de
sécurité
Il faut enfoncer le bouton de réinitialisation avant
l'expiration d'un délai de 30 secondes, sous peine
de voir la vérification annulée.
13.
À ce stade, l'adresse du clapet à battant a été
réglée pour l'un des deux contrôleurs de cette
chaudière. La tâche suivante consiste à régler
l'identifiant du clapet à battant de l'autre contrôleur
de cette chaudière. (Dans cet exemple, il s'agit du
contrôleur secondaire de la chaudière 1.) Appuyer
sur le bouton Accueil dans le coin supérieur gauche
de l'écran.
14. Appuyer sur l'icône du contrôleur secondaire.
Répéter les étapes 3 à 12 pour le contrôleur
secondaire de la chaudière 1. (D'après le Tableau
233, l'identifiant du clapet à battant de ce contrôleur
doit être « 2 ».)
15. À ce stade, les identifiants des clapets à battant
sont réglés pour les deux contrôleurs sur une des
chaudières. Il faut maintenant répéter le processus
pour tous les contrôleurs de chacune des autres
chaudières.
Tâche G –
Déconnecter les écrans tactiles
inutilisés
Une fois qu'un système en cascade est configuré et
en fonctionnement, les fonctions de surveillance sont
toutes gérées à partir d'un seul écran tactile – celui qui
est connecté au contrôleur principal (Lead Lag Leader).
Si des écrans supplémentaires restent connectés au
système en cascade, les communications seront ralenties
sur la totalité du système. (Chaque écran serait alors
considéré comme un contrôleur principal du système en
cascade.) Pour éliminer ce ralentissement, débrancher
l'alimentation de tous les écrans du réseau, sauf celui qui
est connecté au contrôleur principal de la cascade.
Voici la procédure à suivre pour débrancher l'alimentation
d'un des écrans:
1.
Couper l'alimentation électrique de la chaudière
dont il faut débrancher l'écran.
2.
Ouvrir la trappe avant pour accéder aux panneaux
électroniques.
3.
Repérer le bornier 10 (TB10).
Voir Figure 34. Retirer le cavalier reliant les
broches 1 et 2 sur TB10.
Consulter également la Figure 18 en page 36
pour les connexions.
Figure 34.
Déconnexion d'un écran tactile non
utilisé. Voir également Figure 18 en page
36.
4.
Fermer la trappe avant et mettre la chaudière en
marche.
Tâche H –
Réaliser le câblage Modbus
(Il s'agit d'une fonction individuelle – à réaliser pour
chaque contrôle.)
Dans une installation à plusieurs chaudières, les
contrôleurs sont connectés « en série ». Le câblage du
