Chaudières et chauffe-eau NeoTherm LC
Circuit de zone de chauffage des locaux
Évent
Commandes
d'alimentation
en eau
Tuyau diam. 4 po max.

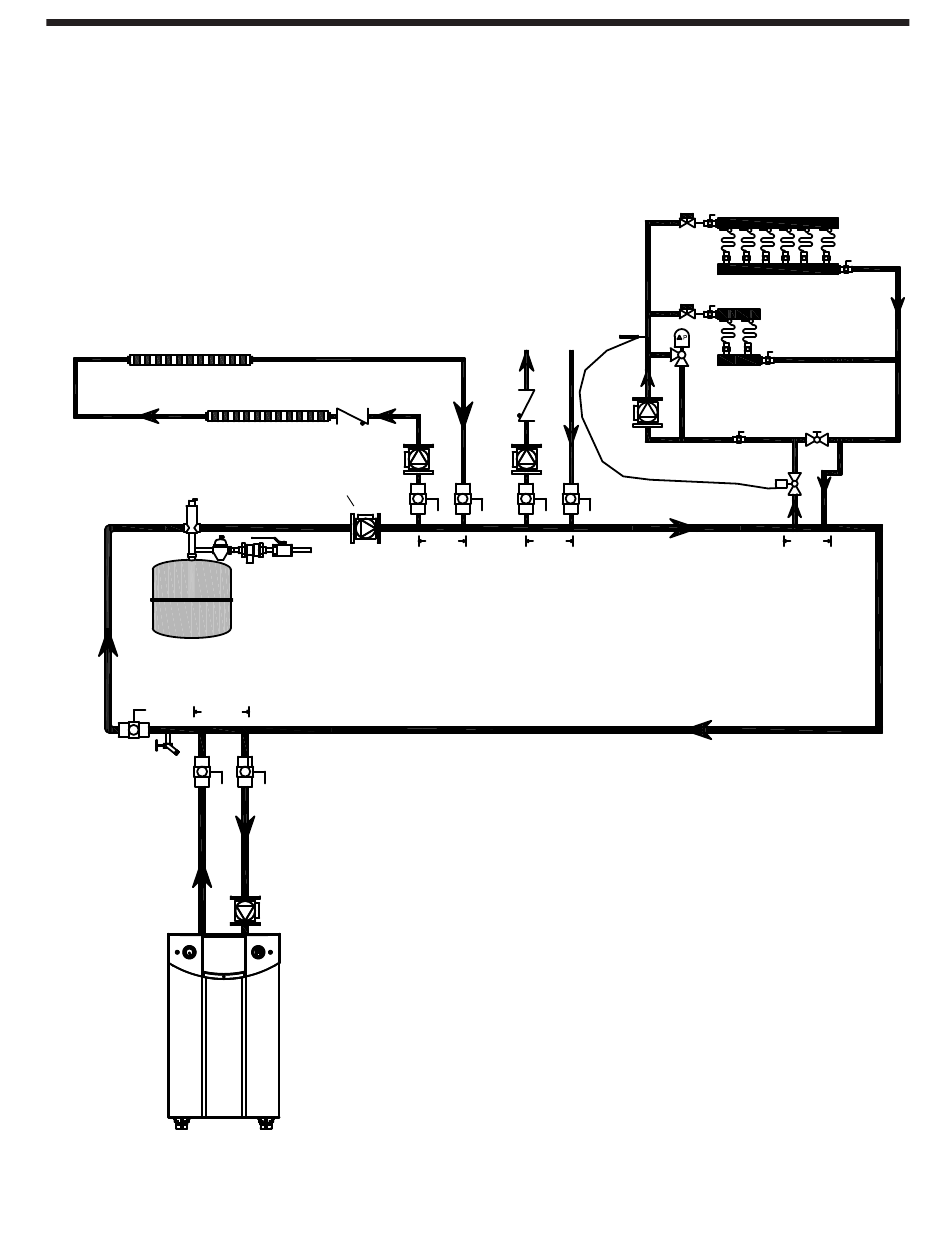

Figure 9. Tuyauterie chauffage – une seule chaudière, plusieurs zones de températures. Zonage avec
circulateurs
Circuits de zone de chauffage des locaux
Pompe du circuit
Tuyau diam. 4 po max.
Remarque:
Ce schéma est une représentation
simplifiée d'un type de tuyauterie
et n'est pas destiné à être utilisé
comme plan d'installation.
Zone rayonnante basse température
Tuyau diam. 4 po max.
Page 25
Tuyau diam. 4 po max.
