1.

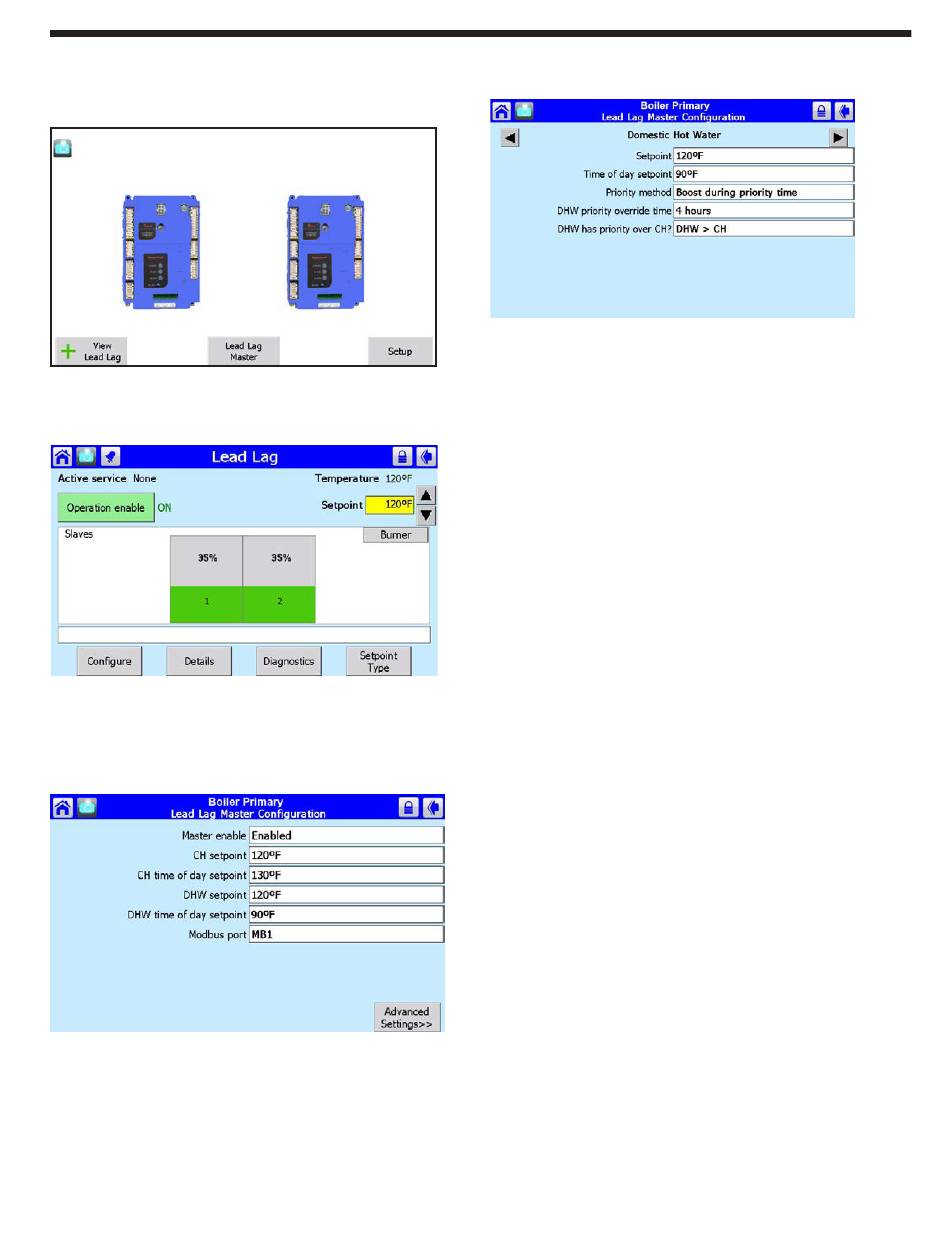

Depuis l'écran d'accueil, appuyer sur la touche de
visualisation de la cascade (View Lead Lag).
Menu 71.
Écran d'accueil
2.
Appuyer sur l'icône du contrôleur principal (Lead
Lag Leader).
Menu 72.
Écran du contrôleur principal de la
cascade
3.
Appuyer sur le bouton Configurer (Configure).
L'écran présente la fenêtre de configuration du
contrôleur principal de la cascade.
Configuration du principal en mode
Menu 73.
cascade (Lead Lag Leader)
Les champs sur cet écran permettent de définir le
point de consigne CH et le point de consigne DHW.
4.
Appuyer sur le bouton des paramètres avancés
(Advanced Settings). Cela conduit à une « série »
d'écrans associés. Il suffit de faire défiler la liste
en appuyant sur l'une des flèches à gauche ou
à droite. Appuyer sur la flèche de gauche ou de
LAARS Heating Systems
droite jusqu'à arriver à l'écran Eau chaude sanitaire
(Domestic Hot Water).
Menu 74.
Eau chaude sanitaire (Domestic Hot
Water)
Les champs sur cet écran permettent de donner
la priorité à la production d'eau chaude sanitaire
(DHW).
Type d'installation 2 –
Comme deuxième possibilité, le système peut être
configuré pour qu'une ou deux chaudières seulement
répondent à une demande d'eau chaude sanitaire. Cela
permet aux autres chaudières du système de continuer à
répondre à la demande de chauffage central. Ce système
est plus souple, mais sa mise en place est un peu plus
complexe:
• Toutes les chaudières sont reliées entre elles de la
manière habituelle, par le biais de liaisons Modbus.
• La demande d'eau chaude sanitaire doit passer par
l'intégralité d'une chaudière (ses deux brûleurs), et
non par un seul brûleur. Les deux brûleurs d'une
chaudière doivent toujours utiliser le même point de
consigne.
• La plomberie doit être installée de telle sorte que,
pendant la demande DHW, chaque chaudière
utilisée pour la production d'eau chaude sanitaire
soit affectée à la pompe DHW et que la pompe
de la chaudière soit coupée. Les zones de
température restent ainsi séparées.
• Chacune des chaudières qui gèrent l'eau chaude
sanitaire est câblée au signal de l'aquastat utilisé
pour indiquer la demande d'eau chaude sanitaire.
La demande provenant de l'aquastat doit être
pontée depuis le contrôleur principal de chaque
chaudière (bornes 5 et 6 de TB6 aux bornes 7 et 8
de TB6).
• Le point de consigne LL CH utilisé par toutes les
chaudières est réglé de manière normale, depuis la
section Cascade (Lead Lag) du logiciel.
• Sur chacune des chaudières utilisées pour l'eau
chaude sanitaire (DHW), la priorité est donnée à la
fonction DHW. Ceci affectant individuellement une
chaudière plutôt que l'ensemble du système, cette
partie de l'installation est réalisée en dehors du
système en cascade.
• Sur chacune des chaudières utilisées pour la
