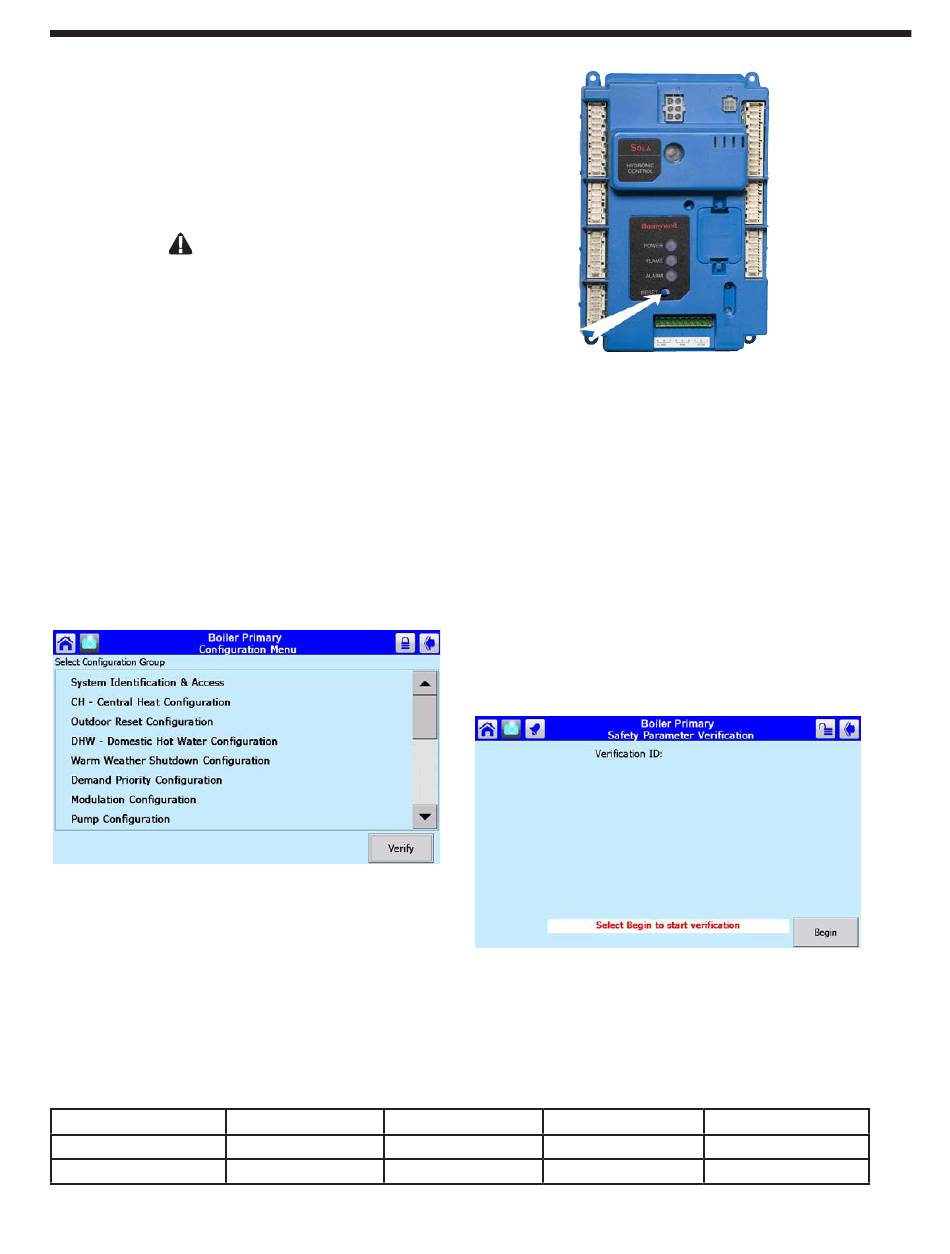

Page 68
les contrôleurs primaire et secondaire doivent être
numérotés pour chacune des chaudières.
Dans cet exemple, nous travaillons encore avec
le contrôleur principal de la chaudière 1. D'après
le Tableau, l'identifiant du clapet à battant de ce
contrôleur doit être « 1 ». Entre l'ID approprié tel
qu'indiqué dans le Tableau 23.
AVERTISSEMENT
Si le contrôleur ne trouve pas de signal provenant d'un
des clapets à battant, le système de contrôle empêche
tout reflux en activant la soufflante du contrôleur dont
le clapet à battant est défectueux. Si cela n'est pas
possible, le contrôleur interdit le fonctionnement de
l'ensemble du système. C'est pourquoi il est important
que tous les clapets à battant soient correctement
identifiés.
7.
Régler l'adresse de l'autre contrôleur de cette
chaudière de la même manière.
8.
À ce stade, les identifiants des clapets à battant
sont réglés pour les deux contrôleurs de cette
chaudière. Avant de quitter ces fenêtres, il faut
arriver au terme du processus de vérification, dans
le cas contraire le système de contrôle empêche la
chaudière de fonctionner.
Appuyer sur la flèche Retour pour revenir au menu
de configuration.
Écran de configuration
Menu 43.
9.
Dans un instant, il faudra réinitialiser le contrôleur
en appuyant sur un bouton placé à l'avant de
l'appareil. Voir Figure 33. Les contrôleurs des
deux chaudières sont installés derrière la trappe
placée à l'avant de l'appareil.
Contrôleur principal
Contrôleur secondaire
Tableau 23. Adressage des clapets à battant selon le contrôleur
Chaudière 1
Chaudière 2
1
2
LAARS Heating Systems
Figure 33.
Bouton de réinitialisation sur le
contrôleur
Le système de contrôle laisse 30 secondes pour
appuyer sur le bouton de réinitialisation. Ne pas
appuyer tout de suite sur le bouton Réinitialisation
(Reset). Il faudra le faire plus tard. À ce stade,
nous voulons simplement alerter de quelque chose:
Afin de pouvoir accéder au contrôleur dans les 30
secondes, il est important d'ouvrir la trappe et de
sortir le panneau de contrôle avant toute chose.
Une fois prêt, appuyer sur la touche Vérifier (Verify)
de l'écran de configuration.
10. Pour commencer la vérification, se connecter au
système et appuyer sur la touche Commencer
(Begin).
Modification des données de sécurité
Menu 44.
11.
Le système présente une liste du groupe qui
contient le paramètre modifié (l'identifiant du clapet
à battant).
Chaudière 3
3
5
4
6
Chaudière 4
7
8
