Chaudières et chauffe-eau NeoTherm LC
Remarque:
Ce schéma est une représentation
simplifiée d'un type de tuyauterie et
n'est pas destiné à être utilisé
comme plan d'installation. Les
exigences du code local doivent
être respectées.
Évent
Vase d'expansion
Tuyau diam. 4 po max.

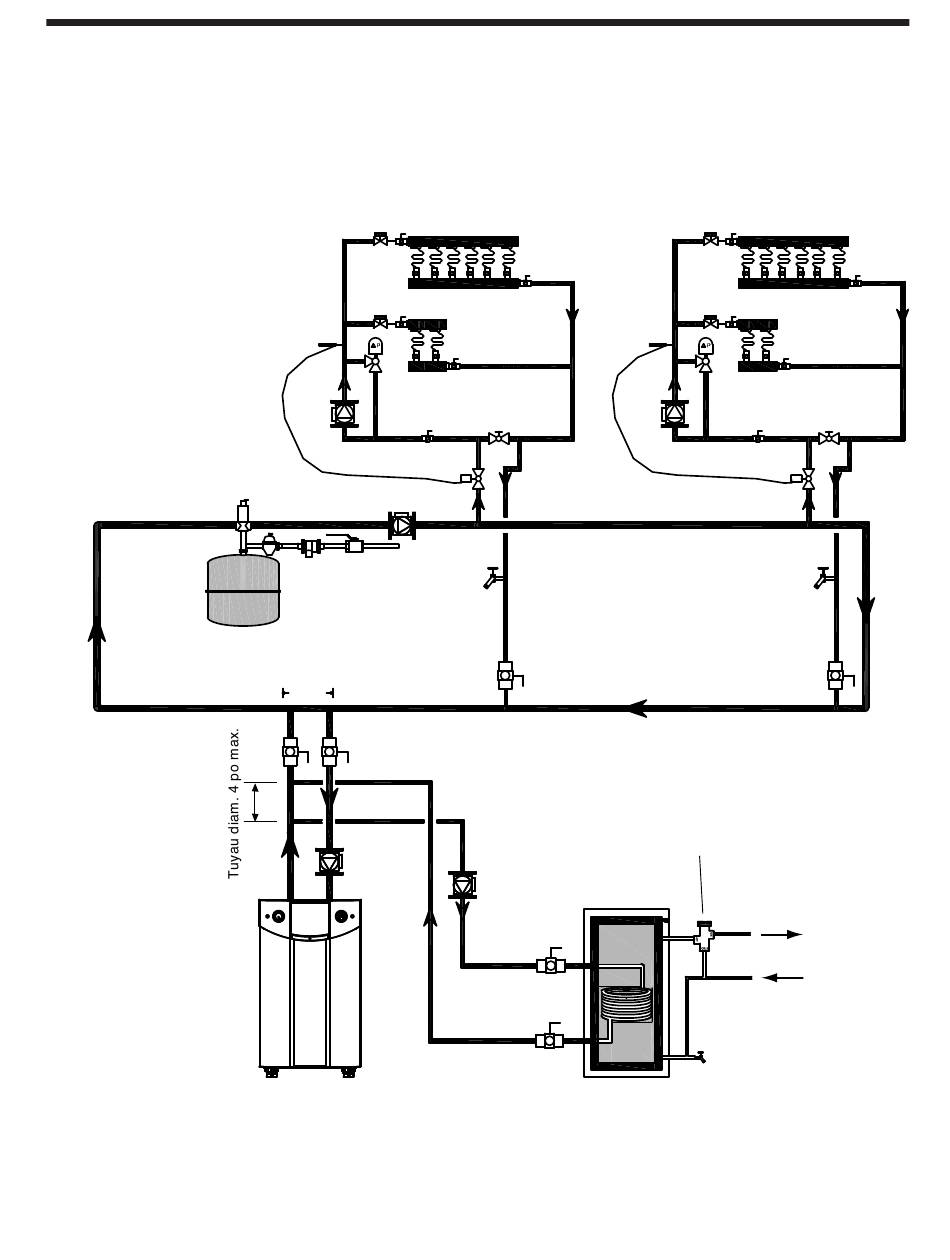

Figure 11. Tuyauterie chauffage – une seule chaudière avec des zones basse température et ballon eau chaude
sanitaire indirecte
Réservoir indirect raccordé directement à la chaudière
Zone rayonnante
basse température
Commandes
d'alimentation
en eau
Mitigeur
antibrûlures
Réservoir ECS indirect
Page 27
Zone rayonnante
basse température
Sortie eau
chaude
sanitaire
Eau froide
