Page 78
Remarque: le système peut également fonctionner
avec un signal 0 à 10 Vdc en utilisant un convertisseur
(référence du fabricant CA006100).
1.
Sur chaque contrôleur du système, vérifier que le
capteur système n'est pas connecté aux bornes 3
et 4 de TB6. (Pour ce type de fonctionnement, le
système en cascade est désactivé.)
2.
Connecter le signal 4-20 mA à chaque contrôleur
du système.
• Sur le contrôleur principal de chaque chaudière,
utiliser les bornes 3 et 4 de TB7.
• Sur le contrôleur secondaire de chaque
chaudière, utiliser les bornes 7 et 8 de TB7.
3.
Activer une demande de chauffage central sur
chaque contrôleur du système. Cette fonction doit
être configurée séparément pour chaque contrôleur.
Cette fonction s'exécute en dehors du système en
cascade.
Comment y accéder – activation du chauffage
central
Page d'accueil <Appuyer sur l'icône d'un
des contrôleurs> Écran Primary de l'appareil
<Appuyer sur le bouton Configure> Menu Primary
Configuration <Sélectionner la ligne – Central Heat
Configuration>
4.

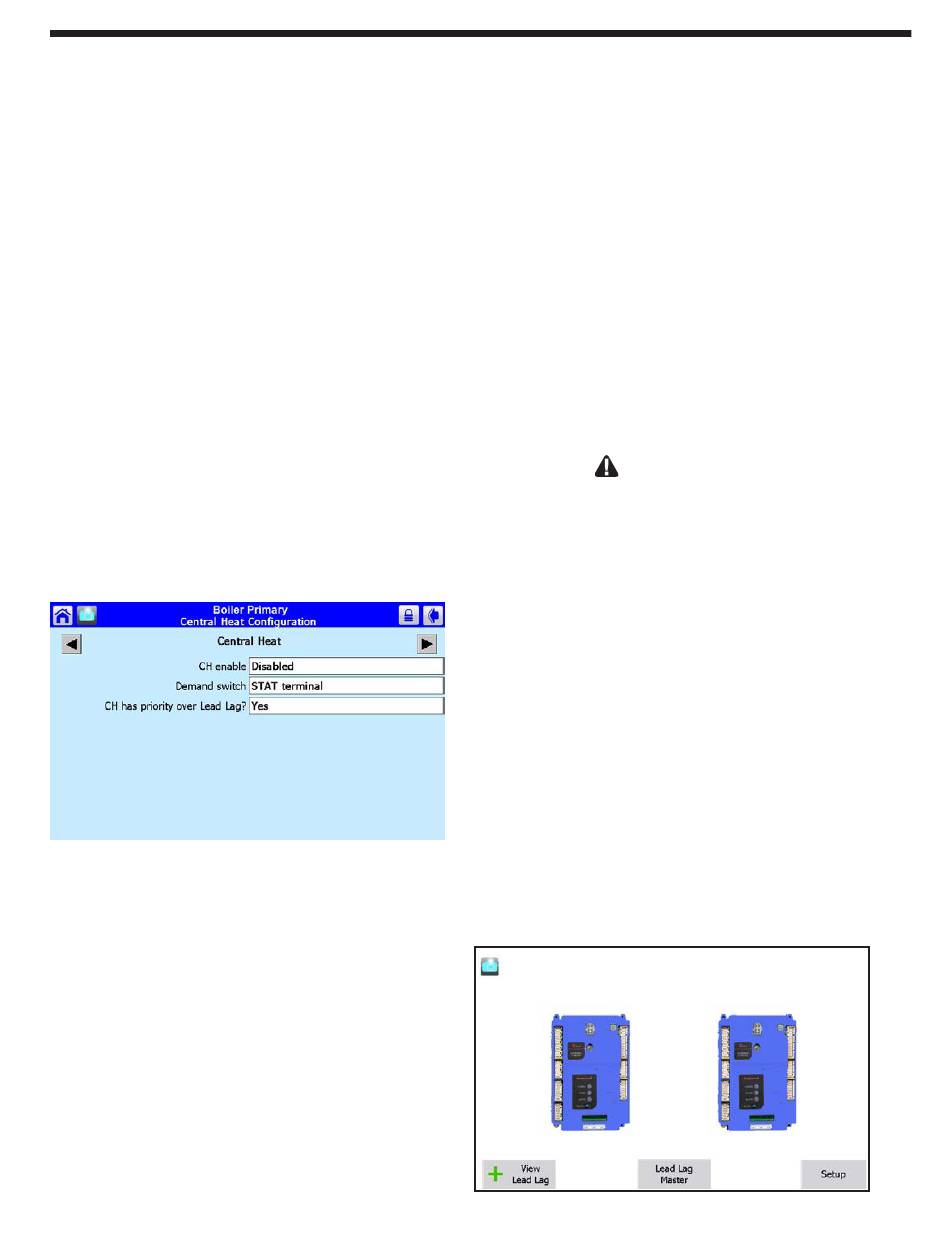

Le Menu 61 illustre l'écran de configuration.
Menu 61.
Chauffage central (Central Heat
Configuration)
5.
Activer la fonction de chauffage central (Central
Heat) sur la ligne supérieure. Donner la priorité à la
fonction CH en utilisant la ligne inférieure.
Remarque: le fabricant propose des « passerelles » pour
permettre des connexions à un réseau BACnet, LON et à
d'autres protocoles de communication. Voir la section 9.6.
Tâche O –
Procédure de réglage de la
combustion
(Il s'agit de fonctions individuelles. Régler la combustion
sur chacun des brûleurs.)
La présente section décrit la manière de configurer la
vanne de gaz principale pour assurer la bonne combustion
des deux brûleurs de chaque chaudière, aux allures
minimale et maximale. Comme nous l'avons déjà précisé,
LAARS Heating Systems
une chaudière contient deux contrôleurs (principal et
secondaire) qui contrôlent deux brûleurs (principal et
secondaire). Voir Figure 40. Chaque brûleur possède
une vanne de gaz distincte, et chacune d'elles doit être
configurée individuellement. Voici un récapitulatif de la
procédure:
•
Arrêter une des paires contrôleur/brûleur et utiliser
l'autre.
•
Régler le brûleur actif à allure maximale et ajuster
la vanne de gaz pour obtenir une mesure de CO
correcte.
•
Ensuite, régler ce même brûleur à allure minimale
et ajuster la vanne de gaz pour obtenir une mesure
de CO
correcte.
2
•
Une fois l'opération terminée, arrêter la paire
contrôleur/brûleur qui vient d'être réglée et allumer
l'autre paire contrôleur/brûleur pour effectuer les
mêmes réglages.
AVERTISSEMENT
Un mauvais réglage peut entraîner une combustion
médiocre, augmentant la quantité de monoxyde de
carbone produite. Un niveau excessif de monoxyde
de carbone peut entraîner des blessures corporelles et
s'avérer mortel.
Outils requis: Tournevis, embouts Torx, analyseur de
combustion
Dans la suite de cette section, nous expliquerons plus en
détail la procédure de réglage.
1.
Sur la vanne de gaz du brûleur principal de la
chaudière, repérer les réglages de CO
maximale et de CO
2
Le Tableau 25 répertorie les valeurs de CO
constater à allure maximale et à allure minimale.
2.
Pour commencer le réglage, activer une demande
de chauffe.
3.
Avant de pouvoir régler le brûleur principal, il faut
arrêter le brûleur secondaire. Commencer par
l'écran d'accueil. Appuyer sur l'icône du contrôleur
secondaire.
Menu 62.
Écran d'accueil
d'allure
2
d'allure minimale.
à
2
2
