Menu 48.

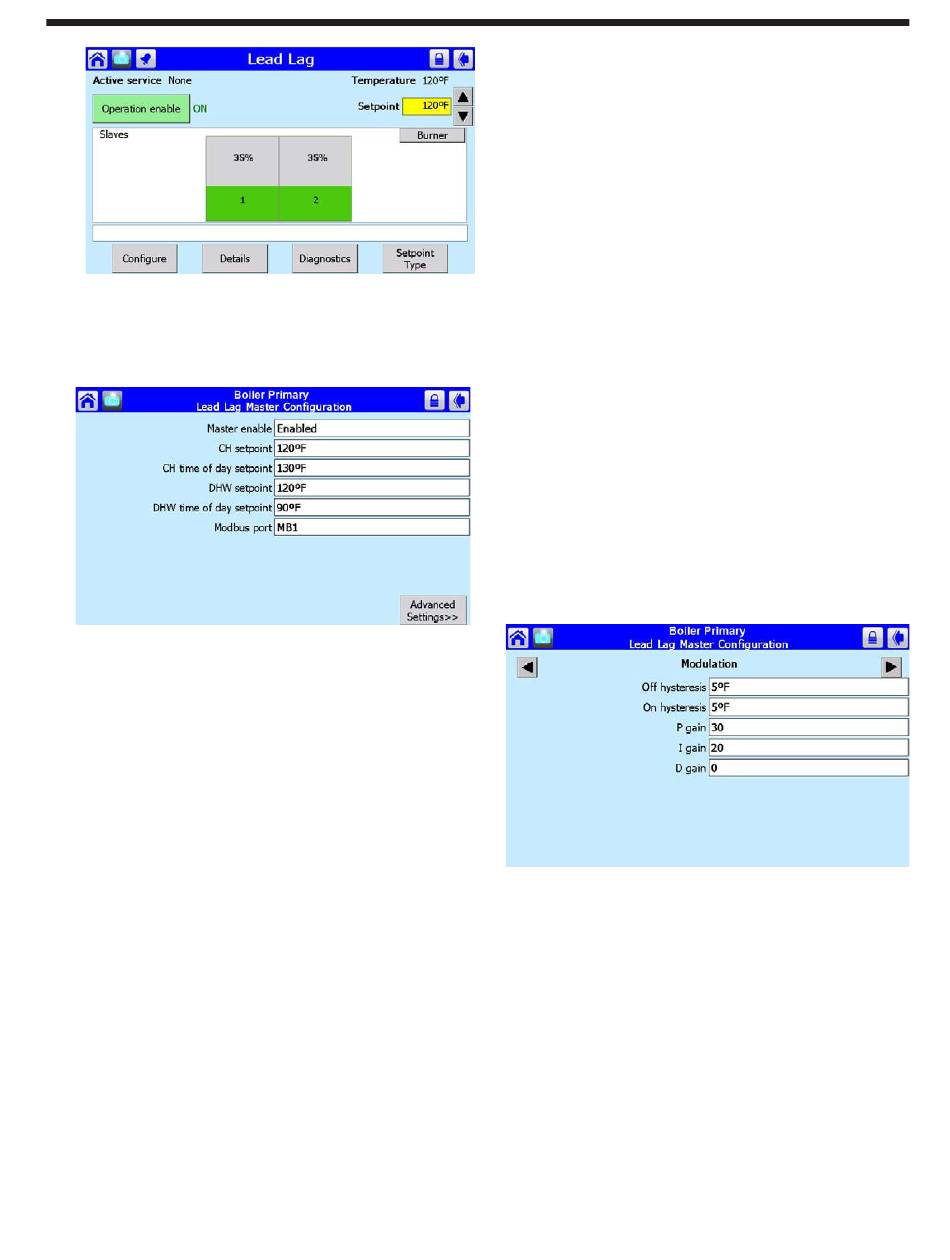

Écran du contrôleur principal de la
cascade
2.
Appuyer sur le bouton Configurer (Configure).
L'écran présente la fenêtre de configuration du
contrôleur principal de la cascade.
Configuration du principal en mode
Menu 49.
cascade (Lead Lag Leader)
3.
Cet écran affiche les paramètres les plus
importants du système en cascade. Tous ces
paramètres peuvent être modifiés depuis cet écran.
L'accès à certains d'entre eux nécessitent un mot
de passe.
Voici les paramètres présents sur cet écran:
Activation du contrôleur principal (Leader Enable) –
Activé (Enabled) = le système en cascade est
activé
Point de consigne chauffage central (CH setpoint) –
Point de consigne du chauffage central en
cascade
Consigne du chauffage central selon l'heure (CH
time of day setpoint) –
Différents points de consigne selon l'heure du
jour pour le chauffage central (consulter les
informations « À propos de la fonction 'Heure du
jour' » à la fin de cette section)
Point de consigne DHW (DHW setpoint) –
Point de consigne de l'eau chaude sanitaire
Consigne DHW selon l'heure (DHW time of day
setpoint) –
Différents points de consigne selon l'heure du
jour pour l'eau chaude sanitaire (consulter les
informations « À propos de la fonction 'Heure du
jour' » à la fin de cette section)
Port Modbus (Modbus port) –
Toujours utiliser MB1
4.
Pour voir les autres paramètres liés aux fonctions
de cascade, appuyer sur la touche des paramètres
avancés (Advanced Settings). Cela conduit à une
« série » d'écrans associés. Il suffit de faire défiler
la liste en appuyant sur l'une des flèches à gauche
ou à droite. Les écrans de cette série sont:
Modulation
Chauffage central (Central Heat)
Eau chaude sanitaire (Domestic Hot Water)
Protection contre le gel (Frost Protection)
Réenclenchement extérieur (Outdoor Reset)
Arrêt par temps chaud (Warm Weather Shutdown)
Algorithmes (Algorithms)
Répartition des taux (Rate Allocation)
Ajouter une allure (Add Stage)
Annuler une allure (Drop Stage)
Fig. 84 – Chauffage central
5.
Appuyer sur la flèche de gauche ou de droite
jusqu'à arriver à l'écran Modulation (Menu 50).
Menu 50.
Modulation
Trois des éléments de cet écran peuvent être
modifiés:
Hystérésis d'arrêt (Off hysteresis) –
Le système n'arrête pas les brûleurs tant que
le capteur système n'a pas atteint le point de
consigne CH à laquelle on ajoute la valeur
« hystérésis ».
Hystérésis d'allumage (On hysteresis) –
Le système n'allume pas les brûleurs tant que
le capteur système n'a pas atteint le point de
consigne CH à laquelle on retranche la valeur
« hystérésis ».
Gain PID (P, I, D Gain) –
Ces paramètres contrôlent « l'amortissement »
de la commande de température. Les trois
valeurs de contrôle sont P (proportionnel), I
Page 71
