Chaudières et chauffe-eau NeoTherm LC
100 °F (Temp. de l'eau basse) comme point de
consigne.
Ce système comporte un autre volet qui se trouve sur un
écran distinct:
Point de consigne chauffage central en cascade (LL
CH setpoint) –
Sur un système configuré pour le réenclenchement
extérieur, ce paramètre est la température
maximale de l'eau. Il se trouve sur l'écran
principal de configuration de la cascade (Lead Lag
Configuration).
Comment y accéder – écran de configuration du
principal en mode cascade
Page d'accueil <Appuyer sur la touche Lead/ Lag
Leader> Écran Lead/ Lag <Appuyer sur la touche
Configure> Écran Lead/ Lag Leader Configuration
Tâche L –
Demande par système immotique
ou par thermostat de plusieurs
chaudières
(Il s'agit d'une fonction de la cascade – à réaliser une
fois pour la totalité du système en cascade. Réaliser le
câblage au contrôleur configuré comme étant le principal
– généralement le contrôleur principal de la chaudière 1.)
1.
Sur le contrôleur principal de la cascade
(généralement le contrôleur principal de la
chaudière 1) raccorder un signal de thermostat
provenant du système immotique ou d'une
commande commune à plusieurs chaudières.
Utiliser les bornes 5 et 6 sur TB7.
2.
Régler le point de consigne du chauffage central de
la cascade.
Comment y accéder – écran de configuration
du point de consigne du chauffage central de la
cascade
Page d'accueil <Appuyer sur la touche Lead/ Lag
Leader> Écran Lead/ Lag <Appuyer sur la touche
Configure> Écran Lead/ Lag Leader Configuration
Ligne 2 = CH Setpoint
Remarque: le fabricant propose des contrôleurs de gestion
technique de bâtiment pour permettre des connexions
à un réseau BACnet, LON et d'autres protocoles de
communication. Voir la section 9.6. Pour les connexions
des fils, voir Figure 18 en page 36.
Tâche M –
Demande par système immotique
ou par régulateur 4-20 mA de plusieurs
chaudières
(Il s'agit d'une fonction de la cascade – à réaliser une fois
pour la totalité du système en cascade.)
Dans ce type d'installation, le point de consigne CH
est modifié ou modulé par une source extérieure à la
chaudière. La limite inférieure du signal 4-20 mA (4 mA)
correspond à la limite inférieure du point de consigne. La
limite supérieure du signal 4-20 mA (20 mA) correspond
donc à la limite supérieure du point de consigne.
1.
Sur le contrôleur principal de la cascade
(généralement le contrôleur principal de la
chaudière 1) raccorder un signal 4-20 mA
provenant du système immotique ou d'une
commande commune à plusieurs chaudières.
Utiliser les bornes 3 et 4 sur TB7.
2.
Dans les paramètres du contrôleur principal de la
cascade, régler la source de consigne sur 4-20 mA.
Comment y accéder – contrôle du point de
consigne de la cascade
Page d'accueil <Appuyer sur la touche Lead/
Lag Leader> Écran Lead/ Lag <Appuyer sur
la touche Configure> Écran Lead/ Lag Leader
Configuration <Appuyer sur la touche Advanced
Settings><Appuyer sur la flèche de gauche ou de
gauche> Chauffage central
Source de consigne = 4-20 mA

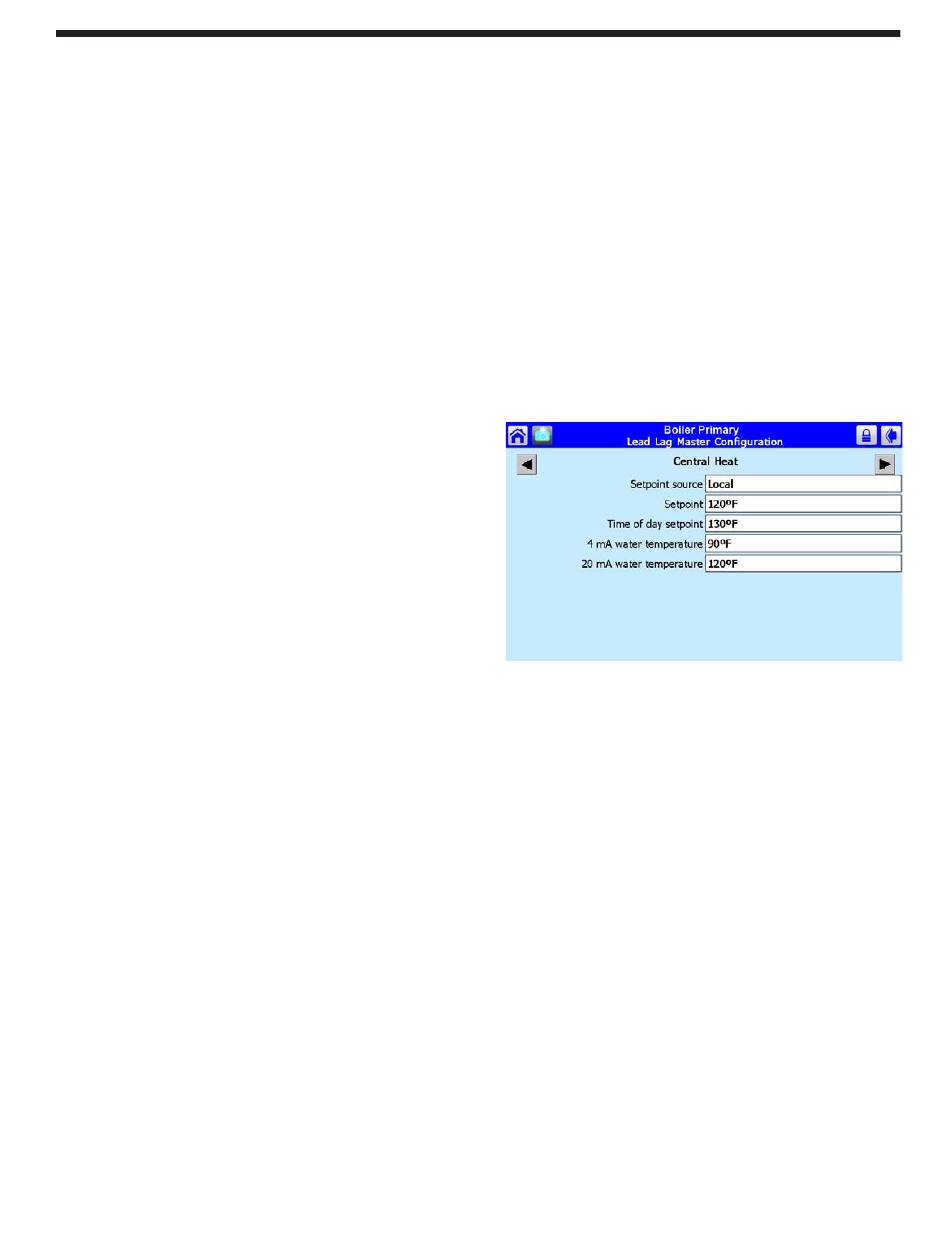

Configuration du chauffage central en
Menu 60.
cascade
3.
Ajuster la température de l'eau du signal 4 mA pour
qu'elle corresponde au réglage le plus bas de la
température de l'eau du système immotique ou du
contrôleur de plusieurs chaudières.
4.
Ajuster la température de l'eau du signal 20 mA
pour qu'elle corresponde au réglage le plus élevé
de la température de l'eau du système immotique
ou du contrôleur de plusieurs chaudières.
Remarque: le fabricant propose des « passerelles » pour
permettre des connexions à un réseau BACnet, LON et à
d'autres protocoles de communication. Voir la section 9.6.
Pour les connexions des fils, voir Figure 18 en page 36.
Tâche N –
Demande par système immotique
ou par régulateur de modulation
4-20 mA de plusieurs chaudières
(Il s'agit d'une fonction individuelle – à réaliser pour
chaque contrôle.)
Dans ce type d'installation, le régime des soufflantes
de chaque chaudière est modifié ou modulé par une
source extérieure à la chaudière. Tous les brûleurs
actifs doivent fonctionner au même taux de modulation
pendant leur fonctionnement. Le système ne fonctionne
pas correctement si l'on demande à certains brûleurs de
fonctionner à plein régime, alors que d'autres brûleurs
fonctionnent à un régime minimal.
