9.D Tâches d'installation
Remarque: Pour installer le système (avec la
configuration système concernée), il n'est pas nécessaire
de réaliser la totalité des tâches répertoriées ici en
section 9.4. Il suffit d'effectuer les tâches énumérées
précédemment de manière séquentielle pour le type de
système concerné. Voir le Tableau 19 en page 55 et
le Tableau 20 en page 56 pour obtenir une liste des
tâches d'installation spécifiques à l'installation du système
concerné.
Tâche A –
Remarque pour les
systèmes utilisant un circuit
commun d'évacuation
Si plusieurs appareils partagent un même circuit
d'évacuation, le système doit être conçu par un
spécialiste compétent en circuits d'évacuation des gaz
de combustion. Cette opération implique de choisir les
équipements de tirage, les matériaux et les systèmes de
contrôle permettant d'équilibrer correctement les pressions
des gaz brûlés. Ne pas utiliser de circuit commun
d'évacuation pour les appareils si le circuit d'évacuation
ne répond pas à ces exigences. Ces appareils ne doivent
jamais partager leur conduit d'évacuation des gaz de
combustion avec un appareil de catégorie I.
Tâche B –
Identification des
contrôleurs
(Il s'agit d'une fonction individuelle – à réaliser pour
chaque contrôle. Utiliser l'écran tactile de chaque
chaudière.)
Chaque appareil contient deux contrôleurs, comme illustré
dans le Menu 23. Dans un système à quatre chaudières,
il y aura huit contrôles/contrôleurs distincts. Voir Figure
28 en page 50. La première tâche consiste à nommer
chacun de ces contrôleurs.
1.
Nous commencerons par entrer un nom pour
le premier contrôleur de la série – le contrôleur
principal de la chaudière 1. Commencer par
l'écran d'accueil. Appuyer sur l'icône du contrôleur
principal.

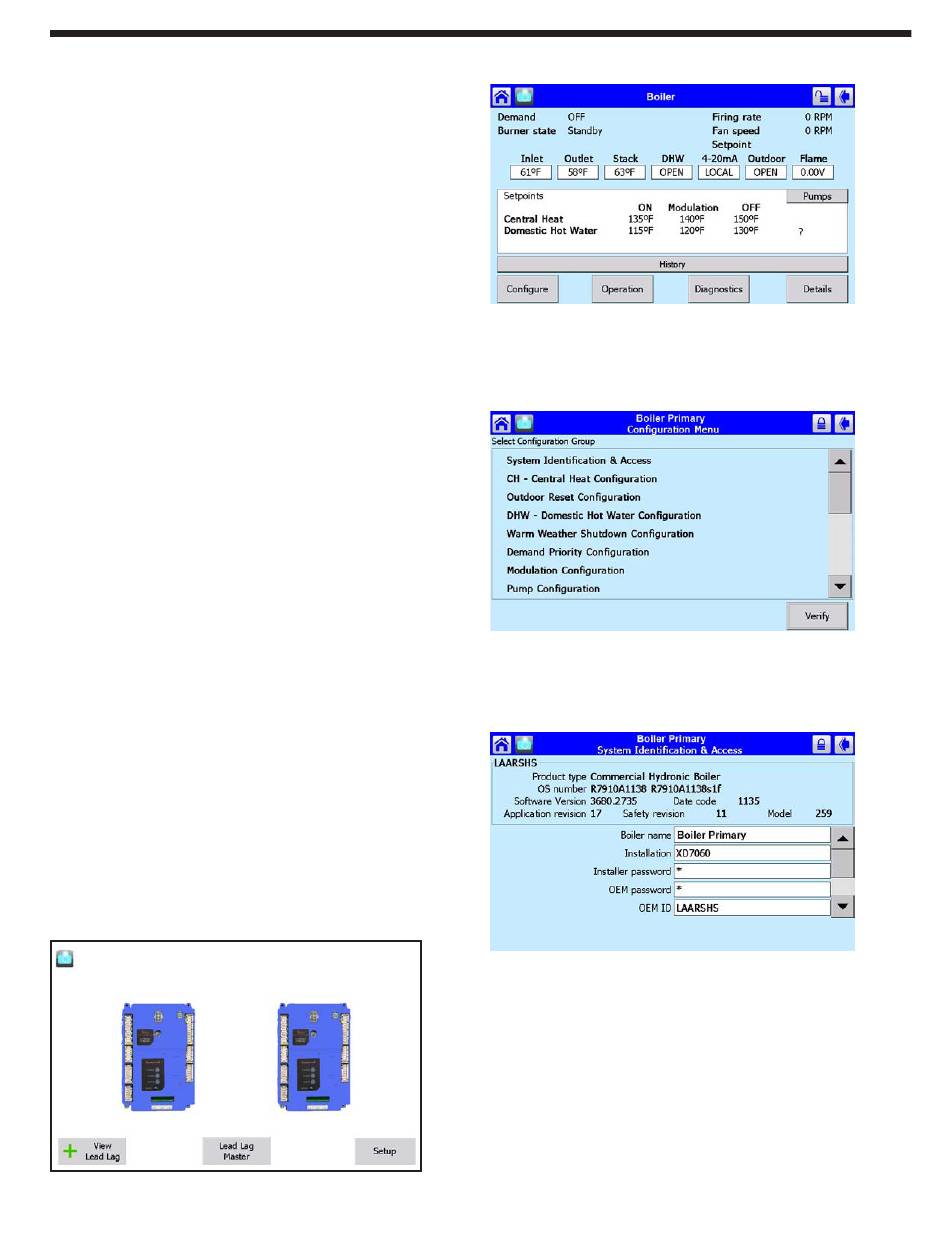

Menu 23.
– écran d'accueil
2.
Le système présente l'écran récapitulatif d'état du
contrôleur concerné.
LAARS Heating Systems
Menu 24.
Écran de récapitulatif d'état
3.
Sélectionner le bouton Configurer (Configure) dans
le coin inférieur gauche de l'écran.
Menu de configuration
Menu 25.
4.
Sélectionner la ligne pour l'identification et l'accès
au système (System Identification and Access).
Identification et accès au système (System
Menu 26.
Identification & Access)
5.
Accéder à ligne du nom de chaudière (Boiler
Name) pour modifier le nom du contrôleur. Dans
cet exemple, nous travaillons avec le contrôleur
principal de la chaudière 1, le nom doit donc être
« Chaudière 1 principale » Pour modifier l'entrée,
appuyer sur la ligne correspondant au nom de la
chaudière (Boiler Name). Le système affiche le
clavier visuel. Utiliser la touche « BS » (BackSpace
ou retour arrière) pour effacer le nom existant.
Entrer le nouveau nom, puis appuyer sur OK.
