Chaudières et chauffe-eau NeoTherm LC

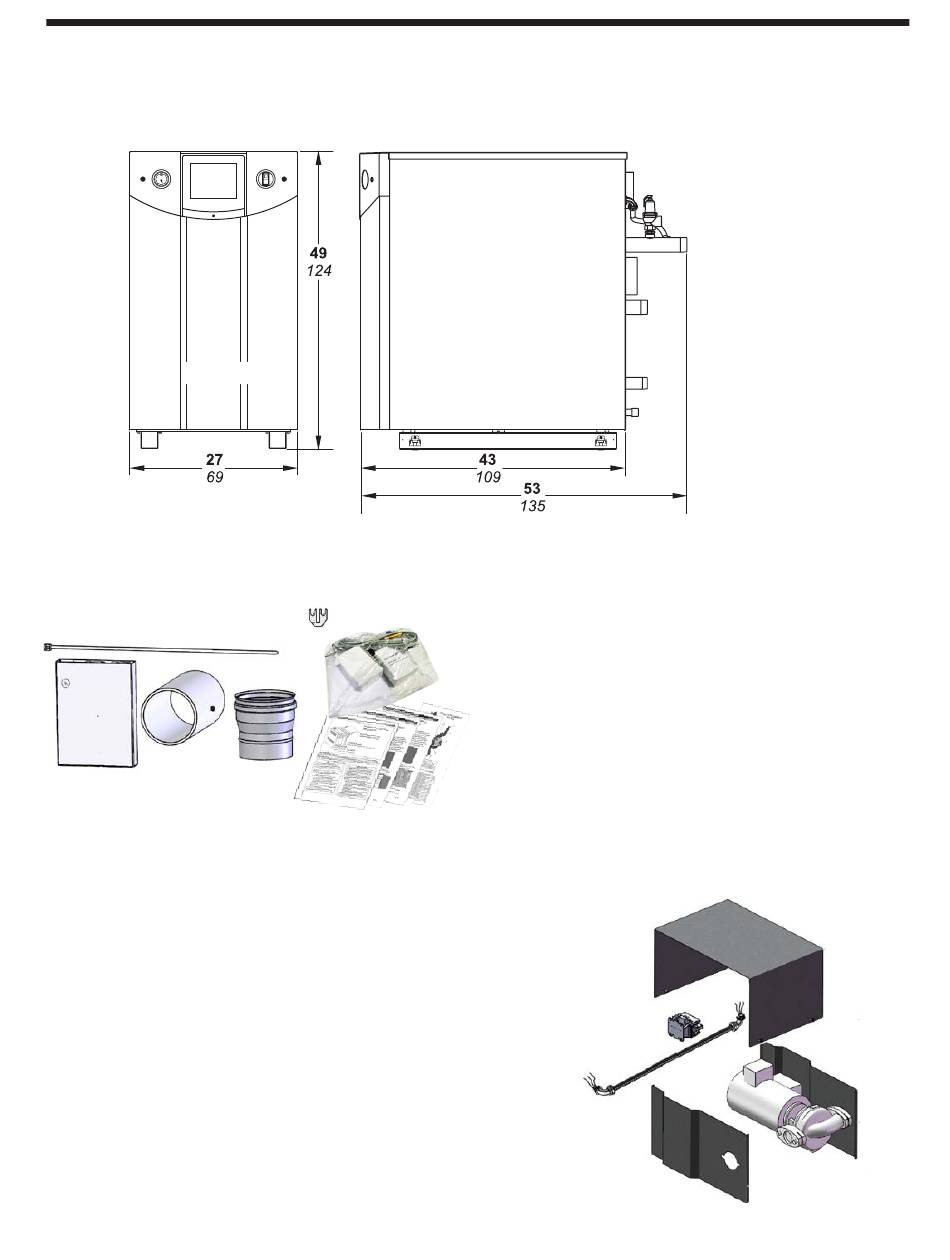

Dimensions (suite)

VUE AVANT

Figure 3. Dimensions générales

1.G Kit d'installation

L'appareil est expédié dans une caisse unique avec un
kit d'installation dont le contenu est le suivant.
• Adaptateur d'évacuation, PVC 6 po / inox 6 po
• Conduit d'évacuation, CPVC, 6 po cat. 40 diam. 6 po
• Attache de câbles pour conduit d'évacuation
• Sonde, température circuit
• Sonde, temp. extérieure (chaudière uniquement)
• Sonde, température du réservoir
Laars Heating Systems Company reserves the right to change specifications, components, features, or to discontinue products without n
• Attache, ressort
• Instructions, installation de(s) sonde(s)
• Bague, nylon
1. Inspecter la caisse et l'appareil pour vérifier
l'absence de dommages. Si la caisse ou l'appareil
présente des dommages, prenez des photos et
signalez-les immédiatement à votre transporteur.
2. Retirer l'emballage et les liens d'arrimage.

VUE DE DROITE

1.H Kit de pompe en option

Le kit de pompe en option comprend les éléments
suivants.
• Pompe
• Relais, 115 Vca, bipolaire unidirectionnel
• Faisceau, pompe, NTOD, H & VW 600-1200
• Panneau supérieur, capot de pompe
• Panneaux latéraux (2), capot de pompe
• Pochette en plastique contenant les boulons,
écrous, rondelles et écrous de câbles
Retirer la pompe de la caisse. Inspecter la pompe
et toutes les pièces pour vérifier l'absence de
dommages.
Customer Service and Product Support:
20
Headquarters: Industrial Way, Rochester, NH 03867 • 603.335.6300 • Fax 603.3
9 Brigden Gate, Halton Hills, Ontario, Canada L7G 0A3 (905) 203-0600 Fax: (905) 636
www.Laars.com
Prise d'air et conduit
de fumée – 15 cm/6 po
de diam.
Accès à la tuyauterie
et aux connexions
électriques depuis
l'arrière de l'appareil.
