12.E Diagnostics du suivant (follower)
en cascade
Le système de contrôle comprend un écran de diagnostic
qui énumère certaines informations sur les chaudières
secondaires d'un système en cascade. Voir Menu 94.
Comment y accéder –
Page d'accueil <touche View Lead Lag> Écran
Lead Lag <touche Lead Lag Leader> Écran Lead
Lag <touche Diagnostics> Écran Lead Lag Follower
Status
Menu 94.

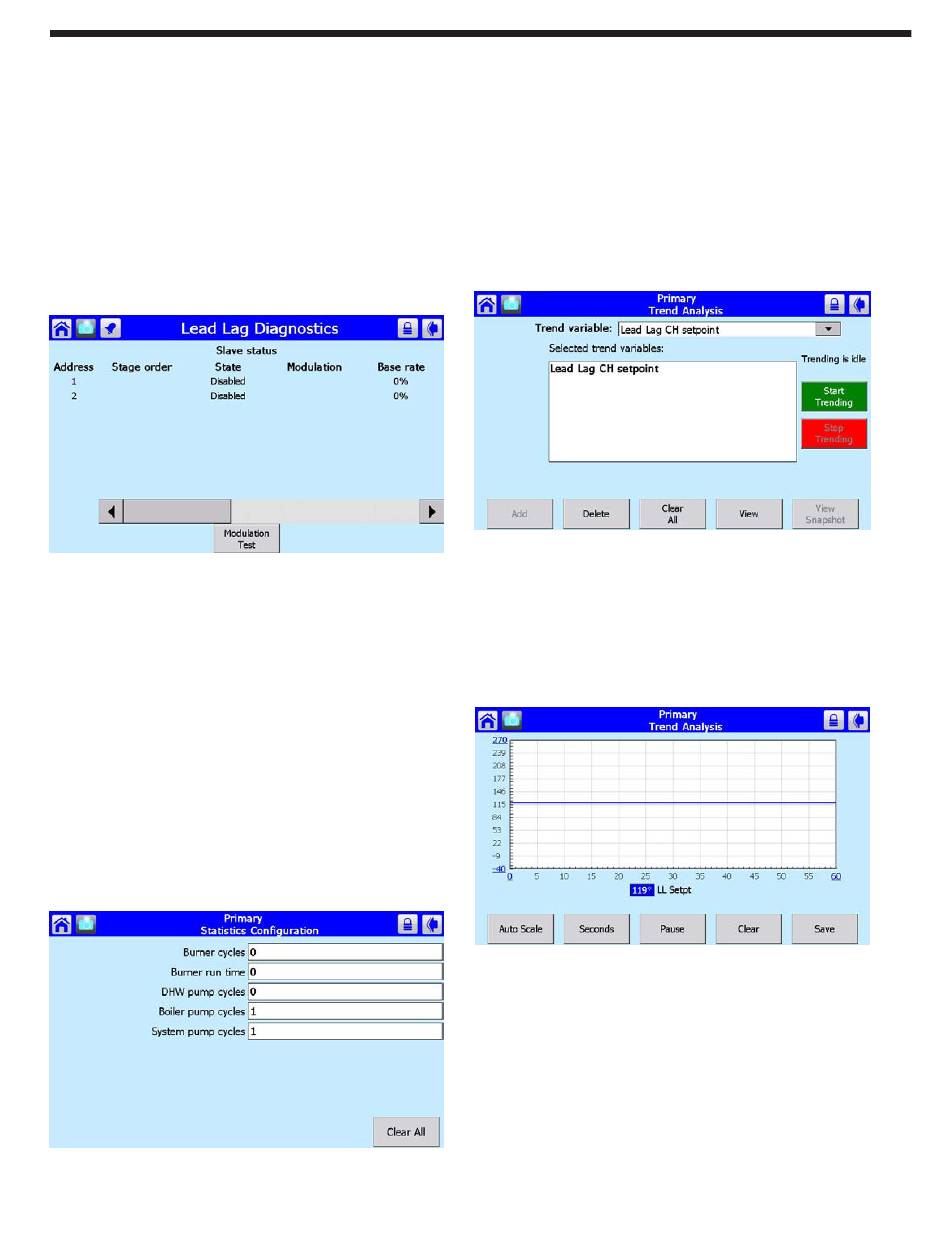

Diagnostics de la cascade
Utiliser les flèches gauche et droite pour voir toutes les
colonnes de l'écran.
12.F Statistiques
Le contrôleur peut présenter des informations sommaires
sur le fonctionnement du système: nombre de cycles de
pompe, nombre de cycles de brûleur, etc.
Comment y accéder –
Page d'accueil <sélectionner icône> écran Status
Summary <touche Configure> menu Configuration
<sélectionner la ligne Statistics Configuration>
écran Statistics Configuration
Écran de configuration des statistiques
Menu 95.
(Statistics Configuration)
LAARS Heating Systems
12.G Analyse
Le système de contrôle comprend une branche d'analyse
qui peut afficher le comportement temporal de plusieurs
paramètres différents: vitesse du ventilateur, température
de sortie, température d'entrée, etc.
Comment y accéder –
Page d'accueil <sélectionner l'icône> écran Status
Summary <touche Details> tout écran Configuration
<touche Analysis> écran Analysis Setup
Écran de configuration d'analyse (Analysis
Menu 96.
Setup)
Pour utiliser cette fonction, sélectionner le paramètre à
suivre dans la liste déroulante. Le système affiche un
graphique des variations de cette variable.
Pour voir le graphique de la fonction actuellement
sélectionnée, appuyer sur le bouton Afficher (View).
Menu 97.
Graphique d'analyse des tendances
L'échelle de temps peut être ajustée en appuyant sur le
bouton Secondes, « Seconds », dans le coin inférieur
gauche.
12.H Instantané du contrôleur
Le logiciel permet de prendre un « instantané » de l'état
