Page 12
3.B Alimentation en air de combustion
L'emplacement de la chaudière doit permettre un apport
suffisant en air pour assurer une combustion et une ventilation
adéquates de la zone environnante, conformément à la
dernière édition de la norme américaine ANSI Z223.1 ou du
Canada, CAN/CGA-B149.1 ou .2, et à tout code local en
vigueur.
En général, ces exigences précisent que les chaudières
installées dans un espace fermé doivent être équipées de
deux ouvertures permanentes d'alimentation en air, l'une à
12 po (305 mm) du plafond et l'autre à 12 po (305 mm) du
plancher.
REMARQUE : Au Canada, respecter les normes
canadiennes CAN/CGA-B149 ou les codes locaux.
Alimentation en air extérieur : Lorsque l'air de combustion
provient directement d'une ouverture par un mur extérieur,
chaque ouverture doit présenter une section libre de passage
d'air d'un minimum de 1 pouce carré (6,45 cm²) pour 4 000
btu/h (1,2 kW) de puissance absorbée pour la totalité des
équipements au gaz présents dans l'espace fermé.
Alimentation en air intérieur : Lorsque l'air de combustion
provient de l'intérieur du bâtiment, chaque ouverture doit
présenter une section libre de passage d'air d'un minimum
de 1 pouce carré (6,45 cm²) pour 1 000 btu/h (0,3 kW) de
puissance absorbée pour la totalité des équipements au gaz
présents dans l'espace fermé. Ces ouvertures ne doivent
jamais être inférieures à 100 pouces carrés (645 cm²).
Ventilateurs d'extraction ou évents : Tout équipement
qui évacue l'air de la chaufferie peut épuiser l'alimentation en
air de combustion ou inverser le tirage naturel du système de
ventilation. Cette situation peut provoquer l'accumulation de
CHEMINÉE
CHEMISE
GAINE
REGARD DE
NETTOYAGE

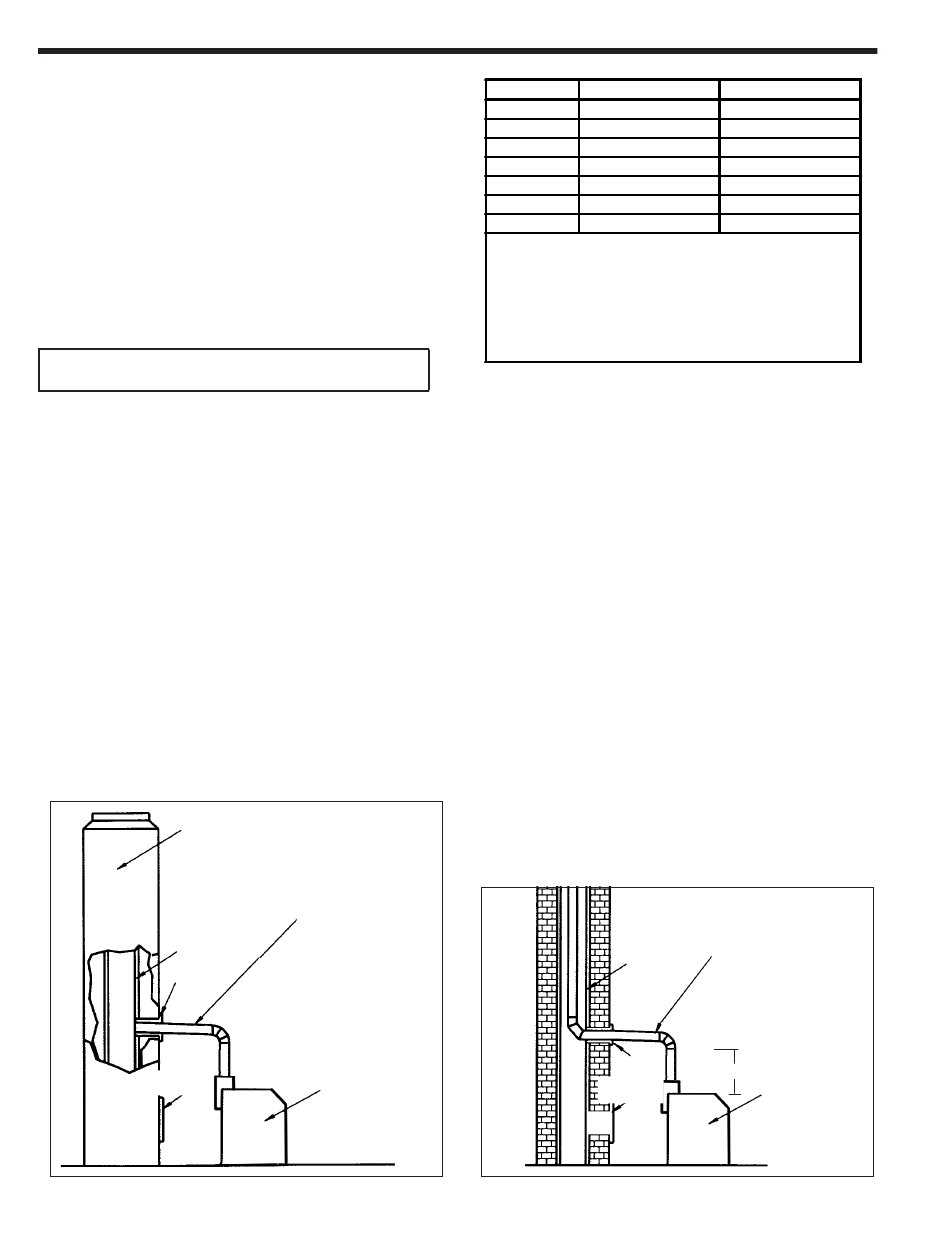

Figure 5.
Évacuation par cheminée (revêtement
d'argile)
1/4 po
par pied
(20 mm par mètre)
de pente
CHAUDIÈRE
LAARS Heating Systems
Capacité
Zone d'air extérieur
de chaudière
po
2
50
13
75
19
100
25
31
125
38
150
50
200
*La surface indiquée correspond à une des deux ouvertures: une au
niveau du sol et une autre au plafond. La surface totale nette est ainsi le
double de celle indiquée. Pour les cas particuliers, consulter NFPA54
ANSI Z223.1. Au Canada, se reporter à la norme nationale CAN1-B149.1
ou .2, qui diffère de ce tableau.
REMARQUE : Consulter le fabricant du volet pour connaître la section
libre de passage d'air nette des volets. Si une grille est utilisée, prendre
en compte la résistance de celle-ci pour le calcul de la section libre
de passage d'air.
Tableau 2. Alimentation en air minimale
recommandée vers la chaufferie
produits de combustion dans la chaufferie. Il convient de
prévoir un apport d'air supplémentaire pour compenser cette
extraction.
Les informations présentes dans le Tableau 2 ne
s'appliquent pas si des ventilateurs ou des soufflantes
d'extraction sont utilisés(ées)s, quel que soit leur type. De
telles installations doivent être conçues par des ingénieurs
qualifiés.
Systèmes mécaniques d'apport d'air de combustion:
Si une soufflante ou un ventilateur ou des registres
automatiques sont utilisés pour fournir de l'air à la chaufferie,
l'installateur doit s'assurer qu'il ne crée pas de courants
d'air qui pourraient causer des arrêts intempestifs. Si une
soufflante est nécessaire pour fournir un air de combustion
adéquat à la chaudière, un interrupteur adapté, ou tout
système équivalent doivent être raccordés au circuit de
commande de la chaudière pour empêcher la chaudière
de se mettre en route si la soufflante n'est pas en action.
Pour le schéma de câblage, consulter « 7.E Connexions de
câblage, évacuation et air forcés » en page 26.
La chaudière doit être complètement isolée et protégée de
toute source de vapeurs chimiques corrosives, telles que
celles émises par du trichloréthylène, du perchloréthylène,
du chlore, etc.
CHEMINÉE
CHEMISE
GAINE
REGARD DE
NETTOYAGE
Figure 6.
Évacuation verticale (volet motorisé ou
système de chemise de cheminée fabriqué
sur site).
Zone d'air intérieur
po
cm
2
cm
2
2
100
84
645
100
123
645
100
161
645
125
200
807
150
245
968
200
323
1290
1/4 po
par pied
(20 mm par mètre)
de pente
12 po (305 mm)
CHAUDIÈRE
