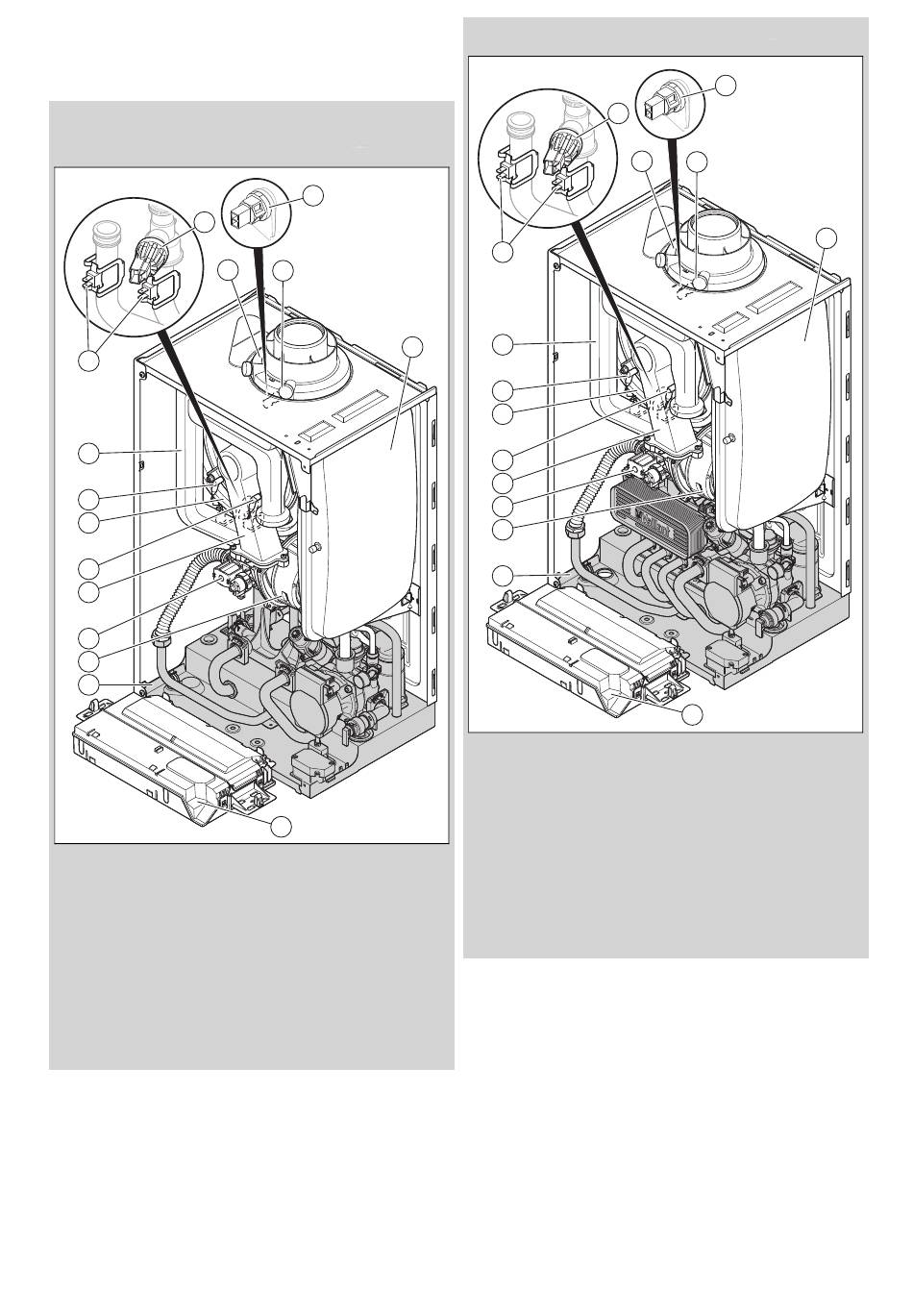

3.3 Structure du produit
Validité: VC 10CS/1-5 (N-CH) OU VC 15CS/1-5 (N-CH) OU VC 20CS/1-5
(N-CH) OU VC 25CS/1-5 (N-CH) OU VC 30CS/1-5 (N-CH) OU VC 35CS/1-5
(N-CH)
15
1
14
13
12
11
10
9
8
7
6
1 Raccordement pour
conduit du système
ventouse
2 Point de mesure des
gaz de combustion
3 Limiteur de température
de sécurité (LTS)
4 Vase d'expansion
5 Boîtier électrique
6 Bloc hydraulique
7 Ventilateur
96
3
2
4
5
8 Mécanisme gaz
9 Module compact ther-
mique
10 Électrode de régulation
11 Échangeur thermique
12 Électrode d'allumage
13 Tube d'entrée d'air
14 Capteur de température
15 Capteur de pression
d'eau
Validité: VCW 26CS/1-5 (N-CH)
15
1
14
13
12
11
10
9
8
7
6
1 Raccordement pour
conduit du système
ventouse
2 Point de mesure des
gaz de combustion
3 Limiteur de température
de sécurité (LTS)
4 Vase d'expansion
5 Boîtier électrique
6 Bloc hydraulique
7 Ventilateur
Notice d'installation et de maintenance 0020282298_06
3
2
4
5
8 Mécanisme gaz
9 Module compact ther-
mique
10 Électrode de régulation
11 Échangeur thermique
12 Électrode d'allumage
13 Tube d'entrée d'air
14 Capteur de température
15 Capteur de pression
d'eau
