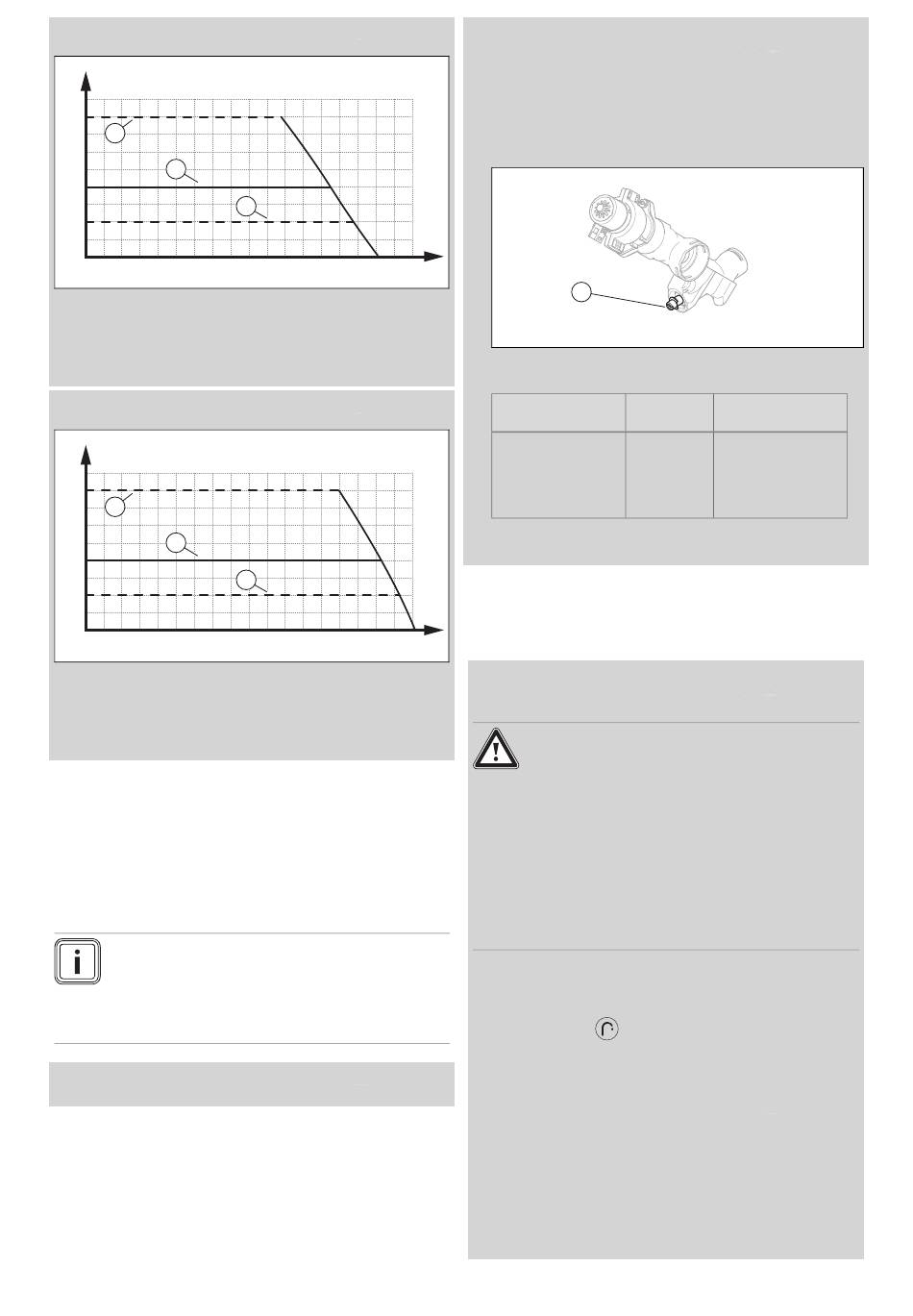

Validité: VC 25CS/1-5 (N-CH) OU VC 30CS/1-5 (N-CH)
A
400
1
300
2
200
100
0 200 400 600 800 1000
A Hauteur de pression
[mbar]
1 Hauteur de pression
maximale
Validité: VC 35CS/1-5 (N-CH)
A
400
1
300
2
200
100
0 200 400 600 800 1000
A Hauteur de pression
[mbar]
1 Hauteur de pression
maximale
8.3.9 Réglage de la hauteur de pression
1. Réglez le code diagnostic D.171. (→ Chapitre 6.3)
2. Réglez la hauteur manométrique sur la valeur requise.
3. Quitter le niveau de commande utilisateur.
(→ Chapitre 6.8)
8.3.10 Réglage du by-pass
Remarque
Le paramètre D.170 doit être réglé sur Régul. ∆ P
const. ac bypass.
Les paramètres D.173 et D.174 doivent corres-
pondre aux réglages d'usine.
Condition: By-pass installé
1. Réglez la hauteur manométrique avec le paramètre
D.171. (→ Chapitre 6.3)
118
3
1200 1400 1600 1800
2 Réglage d'usine
B Quantité extraite [l/h]
3 Hauteur de pression
minimale
3
1200 1400 1600 1800
2 Réglage d'usine
B Quantité extraite [l/h]
3 Hauteur de pression
minimale
Condition: L'apport de chaleur est insuffisant par rapport au niveau sou-
haité
▶
Si le paramètre D.171 est réglé sur 400 mbar et que l'ap-
port de chaleur reste insuffisant, ajustez la pression avec
le by-pass.
▶
Démontez le panneau avant. (→ Chapitre 5.9.3)
▶
Rabattez le boîtier électrique vers le bas.
▶
B
1
Tournez le by-pass (1) dans le sens des aiguilles d'une
montre pour ajuster la pression.
Position de la vis
de réglage
Butée droite (vis
totalement vissée)
▶
Faites basculer le boîtier électrique vers le haut.
▶
Montez la protection avant. (→ Chapitre 7.11.3)
8.4 Adaptation des paramètres pour l'eau
chaude sanitaire
8.4.1 Réglage de la température d'eau chaude
B
Validité: Produit avec production d'eau chaude sanitaire intégrée OU Pro-
duit raccordé à un ballon d'eau chaude sanitaire
Danger !
Danger de mort en présence de légio-
nelles !
Les légionelles se développent à des tem-
pératures inférieures à 60 °C.
▶
Veillez à ce que l'utilisateur ait pris
connaissance de toutes les mesures
liées à la fonction anti-légionelles afin de
satisfaire aux prescriptions en vigueur en
matière de prévention de la légionellose.
1. Tenez compte des directives en vigueur concernant
la prophylaxie de la légionellose.
2. Appuyez sur
3. Réglez la température de l'eau chaude sanitaire sou-
haitée.
Validité: Produit avec boîtier de gestion
▶
Sur l'unité de commande du générateur de chaleur,
réglez la température de consigne de l'eau chaude
sur la valeur maximale avant de raccorder le régula-
teur de système (eBUS).
▶
Réglez la température d'eau chaude qui convient
sur le boîtier de gestion (→ notice d'utilisation/notice
d'installation du boîtier de gestion).
Notice d'installation et de maintenance 0020282298_06
Pression Remarque
Si les radiateurs
ne deviennent
0,035 MPa
pas suffisamment
(0,350 bar)
chauds avec le
réglage d'usine.
depuis l'affichage de base.
