Hinweis
Wenn sich nach Beendigung des Prüf-
programms P.000 noch zuviel Luft in der
Heizungsanlage befindet, dann starten
Sie das Prüfprogramm erneut.
7.9 Warmwassersystem befüllen und entlüften
Gültigkeit: Produkt mit integrierter Warmwasserbereitung
1. Öffnen Sie das Kaltwasser-Absperrventil am Produkt.
2. Füllen Sie das Warmwassersystem, indem Sie alle
Warmwasserzapfventile öffnen, bis Wasser austritt.

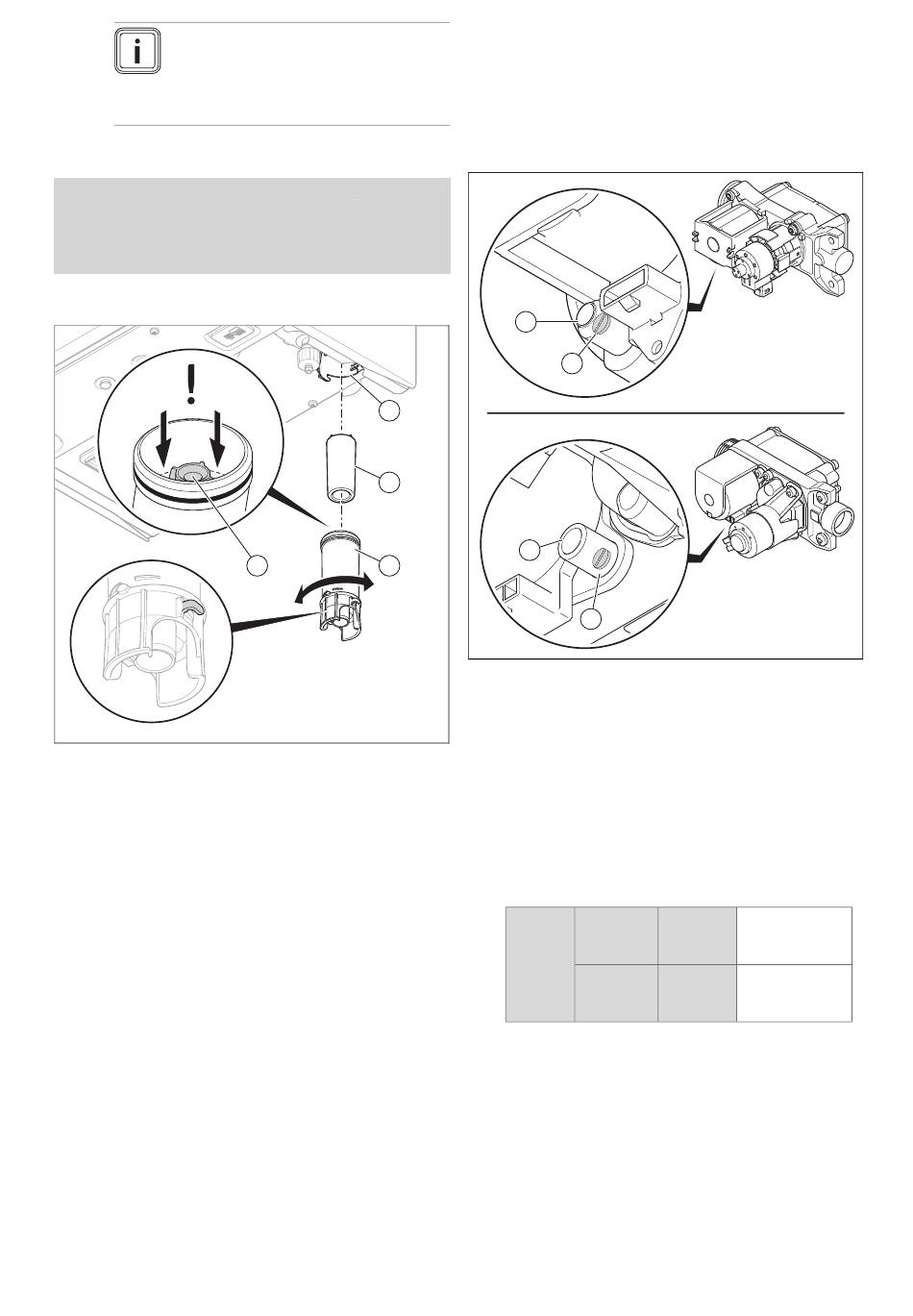

7.10 Kondensatsiphon befüllen
1. Lösen Sie das Siphon-Unterteil (3) vom Siphon-Ober-
teil (1).
2. Entfernen Sie den Schwimmer (2).
3. Befüllen Sie das Unterteil bis zu einer Füllhöhe von
10 mm unterhalb der Kondensatablaufleitung (4) mit
Wasser.
4. Setzen Sie den Schwimmer wieder ein.
5. Befestigen Sie das Siphon-Unterteil am Siphon-Ober-
teil.
7.11 Gaseinstellungen prüfen
7.11.1 Werksseitige Gaseinstellung prüfen
▶
Prüfen Sie die Angaben zur Gasgruppe auf dem Typen-
schild und vergleichen Sie diese mit der am Installations-
ort verfügbaren Gasgruppe.
Ergebnis 1:
Die voreingestellte Gasgruppe des Produkts entspricht
nicht der örtlichen Gasgruppe.
▶
Stellen Sie das Produkt auf die korrekte Gasgruppe
um. (→ Kapitel 7.17)
Ergebnis 2:
Die voreingestellte Gasgruppe des Produkts entspricht
der örtlichen Gasgruppe.
▶
Prüfen Sie den Gasanschlussdruck/Gasfließdruck.
(→ Kapitel 7.11.2)
24
1
2
4 3
▶
Prüfen Sie den CO₂- und O₂-Gehalt.
(→ Kapitel 7.11.4)
7.11.2 Gasanschlussdruck/Gasfließdruck prüfen
1. Nehmen Sie das Produkt vorübergehend außer Be-
trieb. (→ Kapitel 12.1)
2. Klappen Sie den Schaltkasten nach unten.
2
1
2
1
3. Lösen Sie die Prüfschraube (1).
–
Linksumdrehungen: 2
4. Schließen Sie ein Manometer am Messnippel (2) an.
–
Arbeitsmaterial: U-Rohr-Manometer
–
Arbeitsmaterial: Digital-Manometer
5. Klappen Sie den Schaltkasten nach oben.
6. Öffnen Sie den Gasabsperrhahn.
7. Nehmen Sie das Produkt in Betrieb.
8. Messen Sie den Gasanschlussdruck/Gasfließdruck
gegen den Atmosphärendruck.
Zulässiger Gasfließdruck
Schweiz Erdgas
Flüssiggas
–
Gasanschlussdruck: ohne Zuhilfenahme von P.001
–
Gasfließdruck: mit Zuhilfenahme von P.001
(→ Kapitel 6.4)
Ergebnis 1:
Gasanschlussdruck/Gasfließdruck im zulässigen Be-
reich
▶
Nehmen Sie das Produkt vorübergehend außer
Betrieb. (→ Kapitel 12.1)
▶
Klappen Sie den Schaltkasten nach unten.
▶
Nehmen Sie das Manometer ab.
▶
Drehen Sie die Schraube des Messnippels fest.
Installations- und Wartungsanleitung 0020282298_06
H 1,7 ... 2,5 kPa
(17,0
... 25,0 mbar)
P 4,25 ... 5,75 kPa
(42,50
... 57,50 mbar)
