2.

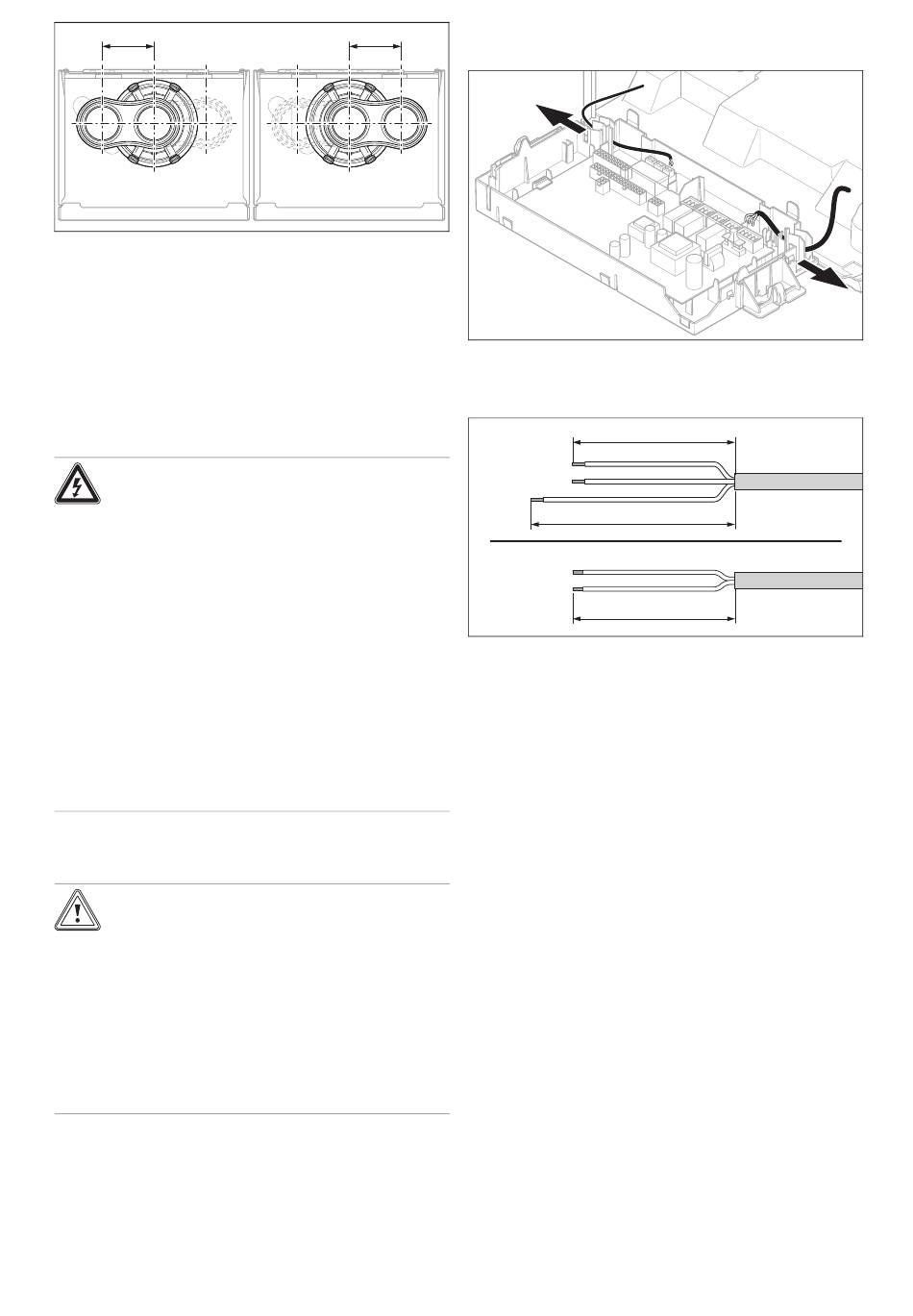

Inserire l'elemento di raccordo alternativo. Il collega-
mento per l'adduzione d'aria può essere rivolto verso
sinistra o destra. Fare attenzione ai naselli d'arresto.
3.
Ruotare l'elemento di raccordo in senso orario fino ad
agganciarlo.
5.9
Impianto elettrico
L'impianto elettrico deve essere eseguito esclusivamente da
un tecnico elettricista.
Il prodotto deve essere messo a terra.
Pericolo!
Pericolo di morte per folgorazione!
Sui morsetti di collegamento della rete L e N
è presente una tensione anche con interrut-
tore generale dell'apparecchio disinserito:
Staccare il prodotto dalla tensione disat-
tivando tutte le linee di alimentazione di
corrente su tutti i poli (dispositivo di sepa-
razione elettrico con un'apertura di con-
tatti di almeno 3 mm, ad esempio fusibile
o interruttore automatico).
Assicurarsi che non possa essere reinse-
rito.
Attendere almeno 3 min., fino a quando i
condensatori non si sono scaricati.
Verificare l'assenza di tensione.
5.9.1
Informazioni generali sul collegamento dei
cavi
Precauzione!
Rischio di danni materiali a causa di un'in-
stallazione impropria!
La tensione di rete collegata ai morsetti e
connettori errati, può distruggere l'elettronica.
Non collegare l'alimentazione di rete ai
morsetti eBUS (+/‑).
Collegare il cavo di collegamento esclusi-
vamente ai morsetti appositamente con-
trassegnati!
1.
Fare passare il cavo di collegamento dei componenti
da allacciare attraverso i passacavi posti a sinistra sul
lato inferiore del prodotto.
2.
Fare attenzione che il passacavi sia infilato corretta-
mente e che i cavi siano posati correttamente.
3.
Fare attenzione che i passacavi stringano i cavi di col-
legamento senza fessure visibili.
194
4.
Usare fermacavi.
120
5.
Accorciare il cavo di collegamento secondo necessità.
24V / eBus
6.
Posare correttamente i cavi di collegamento dei com-
ponenti da collegare nella scatola della scheda co-
mando.
PE
7.
Rimuovere il rivestimento dai cavi flessibili come illu-
strato in figura. Evitare di danneggiare l'isolamento dei
singoli cavi.
8.
Sguainare i fili interni solo quanto basta a poter stabi-
lire dei collegamenti stabili.
9.
Per evitare cortocircuiti causati da singoli fili liberi, ap-
plicare dei capicorda sulle estremità sguainate dei fili.
10.
Avvitare il connettore al cavo di collegamento.
11.
Verificare che i tutti i fili siano meccanicamente ben
fissi nei morsetti del connettore. Se necessario miglio-
rare il fissaggio.
12.
Innestare il connettore nella presa prevista sul circuito
stampato. (→ Appendice J)
5.9.2
Requisiti della linea eBUS
Nella posa di linee eBUS rispettare le seguenti regole:
Utilizzare cavi bifilari.
Non utilizzare mai cavi schermati o intrecciati.
Utilizzare solo cavi adeguati, ad es. di tipo NYM o H05VV
(-F / -U).
Osservare la lunghezza totale consentita di 125 m. Una
sezione del conduttore ≥0,75 mm² si applica fino a una
lunghezza totale di 50 m e una sezione del conduttore di
1,5 mm² a partire da 50 m.
Per evitare disturbi dei segnali eBUS (ad es. a causa di inter-
ferenze):
Mantenere una distanza minima di 120 mm dai cavi di al-
lacciamento alla rete elettrica o da altre fonti di interfe-
renza elettromagnetica.
Istruzioni per l'installazione e la manutenzione 0020282298_06
30 mm
L
N
40 mm
+
-
30 mm
230V
