Condition: Régulateur raccordé
▶
Réglez la température de consigne du ballon d'eau
chaude sanitaire raccordé au niveau du régulateur
(→ notice d'utilisation et d'installation du régulateur).
◁
L'appareil de chauffage utilise la température de con-
signe paramétrée au niveau du régulateur.
7.15 Contrôle de la teneur en CO
1. Ouvrez l'orifice de mesure du point de mesure des gaz
de combustion et montez la sonde de l'analyseur de
gaz de combustion.
2. Démarrez le mode Ramonage (→ Chapitre 6.9).
Remarque
Effectuez les mesures avec le panneau
avant monté.
3. Faites en sorte que la charge de chauffage soit cor-
recte.
–
Puissance maxi. ECS (sélection par défaut)
–
Puissance chauffage réglable (de nombreuses
installations nécessitent un réglage autre que la
sélection par défaut)
4. Attendez que le produit termine le calibrage avec
S.093 et que l'état bascule sur S.004, S.014 ou S.024.
5. Placez la sonde de mesure de l'analyseur de gaz de
combustion au centre du flux primaire des gaz de com-
bustion.
6. Attendez que la valeur mesurée se stabilise et consi-
gnez la valeur mesurée que vous avez relevée dans le
procès-verbal.
Résultat:
Valeurs non conformes aux exigences réglementaires
▶
Rectifiez le rapport gaz/air via le paramètre D.158
jusqu'à ce que le CO soit conforme à la valeur sou-
haitée.
▶
Mesurez la teneur en CO après chaque rectifica-
tion.
▶
Si la valeur de CO reste en dehors de l'intervalle
admissible, réduisez la charge maximale via le pa-
ramètre D.077.
▶
Remesurez la teneur en CO au point de mesure
des gaz de combustion et notez la valeur mesurée
dans le compte-rendu.
▶
Si la valeur se situe hors de l'intervalle admissible,
répétez les étapes ci-dessus jusqu'à ce que les
exigences réglementaires soient remplies.
▶
Si la valeur affichée reste en dehors de l'intervalle
autorisé, ne mettez pas le produit en service et
contactez le service client.
7. Retirez la sonde de l'appareil de mesure de CO et re-
fermez l'orifice de mesure du point de mesure des gaz
de combustion.
114
7.16 Contrôle d'étanchéité
▶
Vérifiez les composants qui acheminent le gaz, l'étan-
chéité interne à l'air/aux gaz de combustion, l'étanchéité
du circuit chauffage et du circuit d'eau chaude.
▶
Vérifiez que le conduit du système ventouse a été correc-
tement installé.
▶
Vérifiez que le panneau avant est bien monté.
Condition: Fonctionnement indépendant de l'air ambiant
▶
Assurez-vous que le panneau avant et les passe-câbles
sont fermés hermétiquement.
7.17 Conversion du produit à un autre groupe de
gaz
Condition: Première mise en fonctionnement
Lors de la première mise en fonctionnement, le groupe de
gaz qui convient est défini au cours de l'exécution de l'assis-

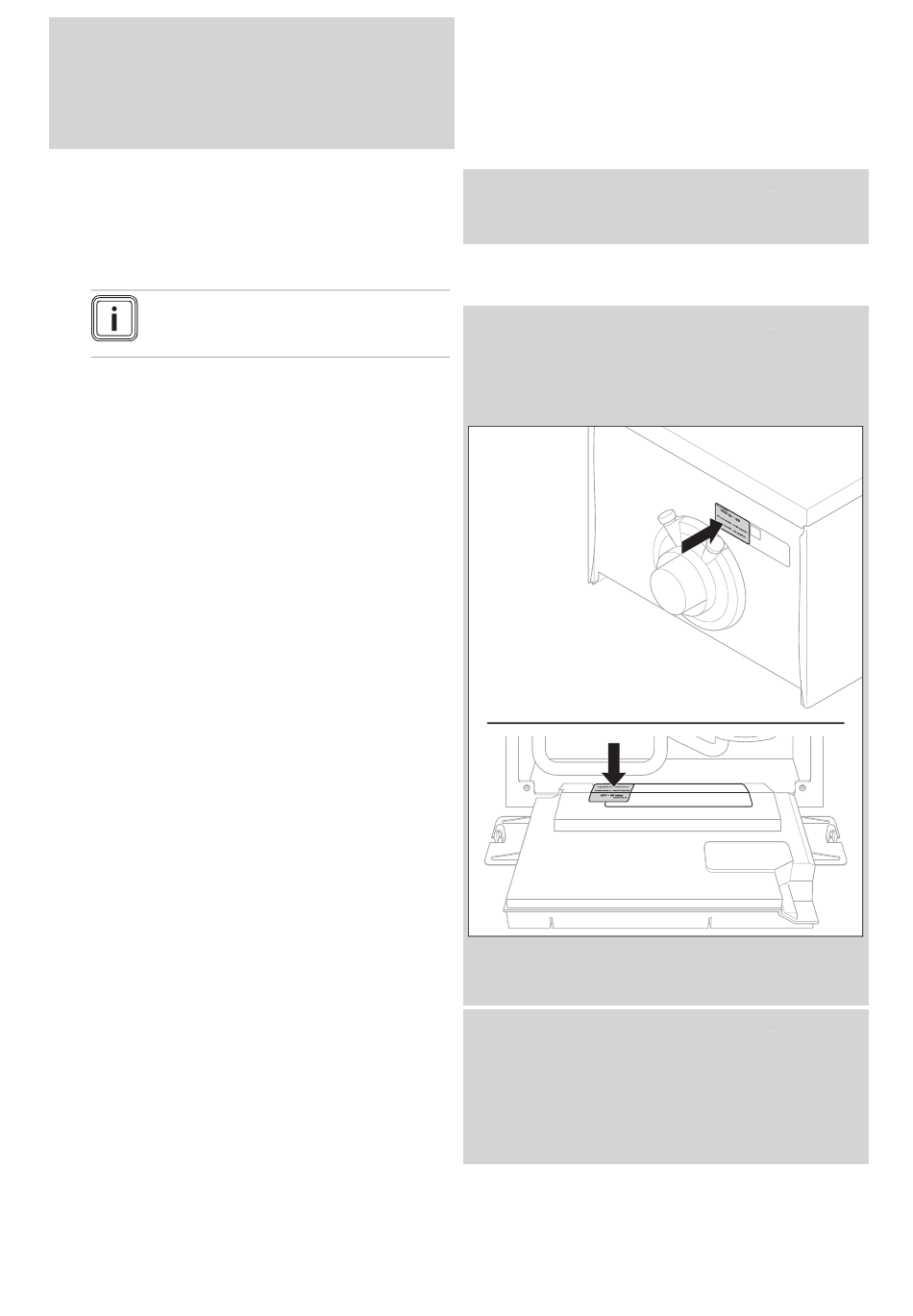

tant d'installation. Si vous sélectionnez le gaz de pétrole li-
quéfié, vous devez apposer les étiquettes fournies.
▶
En cas de choix du gaz de pétrole liquéfié (écart par rap-
port à l'état de livraison), apposer impérativement l'éti-
quette sur les plaques signalétiques.
Condition: Changement de la famille de gaz à une date ultérieure
Si, à une date ultérieure, vous passez à une autre fa-
mille de gaz (du gaz naturel au gaz de pétrole liquéfié et
inversement), un kit de conversion est alors nécessaire
(remplacement de l'électrode de régulation).
▶
Suivez les consignes de la notice fournie avec le kit de
conversion.
Notice d'installation et de maintenance 0020282298_06
