In caso di posa parallela alle linee di alimentazione, po-
sare i cavi secondo le normative vigenti, ad esempio su
passerelle.
▶
Eccezioni: nel caso di aperture a parete e nella scatola
della scheda comando, è accettabile scendere al di sotto
della distanza minima.

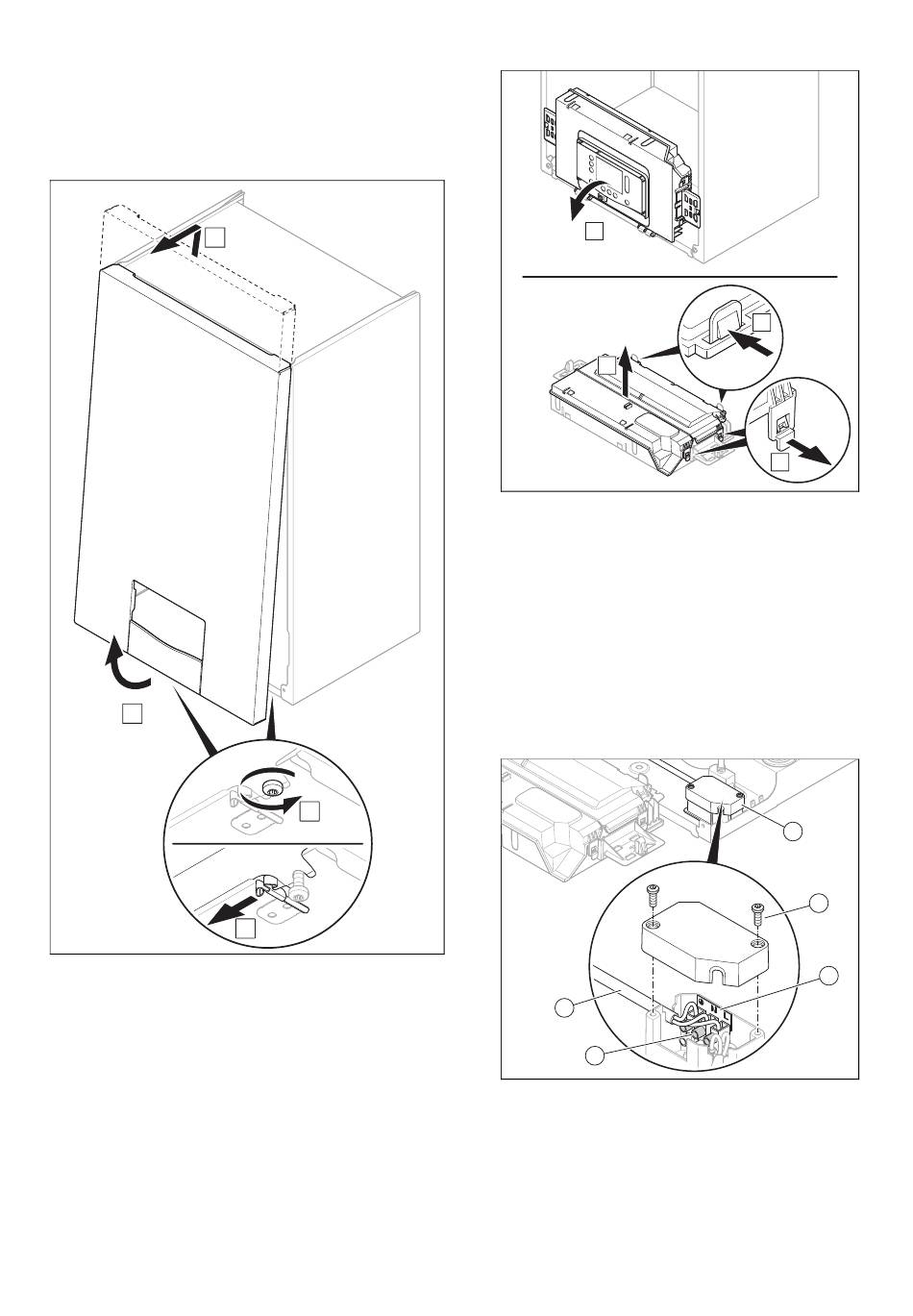

5.9.3 Smontaggio del pannello anteriore
D
C
1. Allentare le due viti sul lato inferiore destro e sinistro
del prodotto, senza svitarle completamente.
2. Smontare il pannello anteriore come indicato in figura.
0020282298_06 Istruzioni per l'installazione e la manutenzione
A
B
5.9.4 Apertura dell'alloggiamento della scheda
comando
1.
A
D
2. Fare attenzione a non gravare sulla scatola elettrica.
5.9.5 Realizzazione dell'alimentazione elettrica
5.9.5.1 Collegamento del prodotto alla spina di rete
1. Verificare che la tensione di rete sia pari a 230 V.
2. Collegare il prodotto tramite la spina di rete.
3. Fare in modo che la spina di rete sia sempre accessi-
bile dopo l'installazione.
5.9.5.2 Collegamento del prodotto all'allacciamento
fisso
1. Verificare l'assenza di tensione.
2.
5
4
Svitare le due viti (2) dell'interruttore principale dell'ap-
parecchio (1).
3. Togliere il coperchio.
4. Allentare le tre viti superiori del morsetto (4) e rimuo-
vere il cavo di allacciamento alla rete (5) con la spina.
5. Posare il cavo dell'impianto domestico per l'allaccia-
mento fisso. (→ Capitolo 11.7.15)
B
2×1
4×1
C
1
2
3
