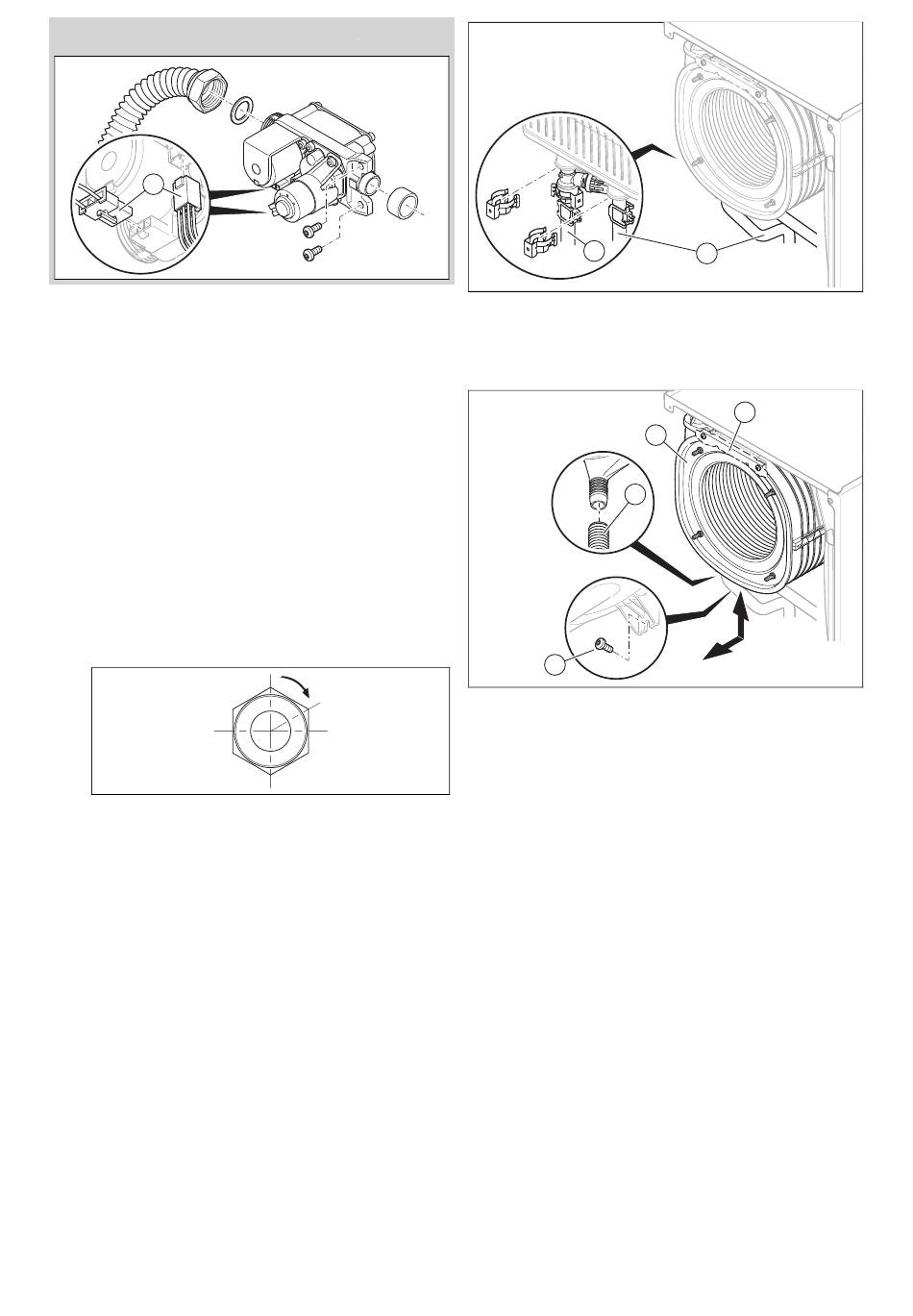

Condizione: Valvola del gas variante B
1
1. Staccare i due connettori (1) dalla valvola del gas.
2. Svitare i dadi per raccordi sulla valvola del gas.
3. Allentare le due viti per il fissaggio della valvola del gas
sul ventilatore.
4. Rimuovere la valvola del gas.
Montaggio della valvola del gas
5. Inserire la valvola del gas. Sostituire tutte le guarni-
zioni.
6. Fissare la valvola del gas sul ventilatore con l'ausilio
delle due viti.
–
Coppia di serraggio: 5,5 Nm
Alternativa 1:
7.
▶
Avvitare il dado di raccordo sulla valvola del gas
con una nuova guarnizione. Bloccare in questa
operazione il tubo del gas per evitare che possa
ruotare.
–
Coppia di serraggio: 40 Nm
7. Alternativa 2:
▶
Avvitare il dado di raccordo sulla valvola del gas
con una nuova guarnizione. Bloccare in questa
operazione il tubo del gas per evitare che possa
ruotare.
–
Coppia di serraggio: 15 Nm + 60°
8. Innestare i due connettori della valvola del gas.
9. Controllare la tenuta della valvola del gas e dei rac-
cordi. (→ Capitolo 7.16)
10. Montare il pannello anteriore. (→ Capitolo 7.11.3)
11. Seguire le indicazioni riportate nelle istruzioni del
pezzo di ricambio allegate alla valvola del gas e
impostare i codici di diagnostica necessari.
12. Controllare il tenore di CO₂ e O₂. (→ Capitolo 7.11.4)
11.7.7 Sostituzione dello scambiatore di calore
1. Smontare l'elemento di raccordo per condotto aria-
fumi. (→ Capitolo 5.8.2.1)
2. Smontare il rivestimento laterale. (→ Capitolo 11.7.2)
3. Smontare il modulo termico compatto.
(→ Capitolo 10.4.1)
218
4.
5.
60°
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
2
Rimuovere le clip sul tubo di mandata (2) e sul tubo di
ritorno (1).
Allentare i tubi di mandata e ritorno sullo scambiatore
di calore.
1
4
1×
3
Staccare il flessibile della condensa (4) dallo scambia-
tore di calore (1).
Se è presente un supporto anteriore (2), togliere le due
viti del supporto e rimuoverlo.
Togliere la vite (3) dal lato inferiore dello scambiatore
di calore.
Estrarre lo scambiatore di calore verso il basso e in
obliquo in avanti.
Inserire il nuovo scambiatore di calore nelle scanala-
ture sul retro.
Stringere una vite nuova sul lato inferiore dello scam-
biatore di calore.
Se era presente un supporto anteriore e questo è stato
rimosso, serrare il supporto con due viti nuove.
Fissare il flessibile di scarico della condensa sullo
scambiatore di calore.
Innestare il tubo di mandata/ritorno fino in fondo nello
scambiatore di calore. Sostituire tutte le guarnizioni.
Fissare le clip sul tubo di mandata e di ritorno.
Montare il modulo termico compatto.
(→ Capitolo 10.4.2)
Montare il rivestimento laterale. (→ Capitolo 11.7.16)
Montare l'elemento di raccordo per il condotto aria-
fumi. (→ Capitolo 5.8.2.2)
Riempire e disaerare l'impianto di riscaldamento.
(→ Capitolo 7.7)
Disaerare il prodotto. (→ Capitolo 7.8)
Istruzioni per l'installazione e la manutenzione 0020282298_06
