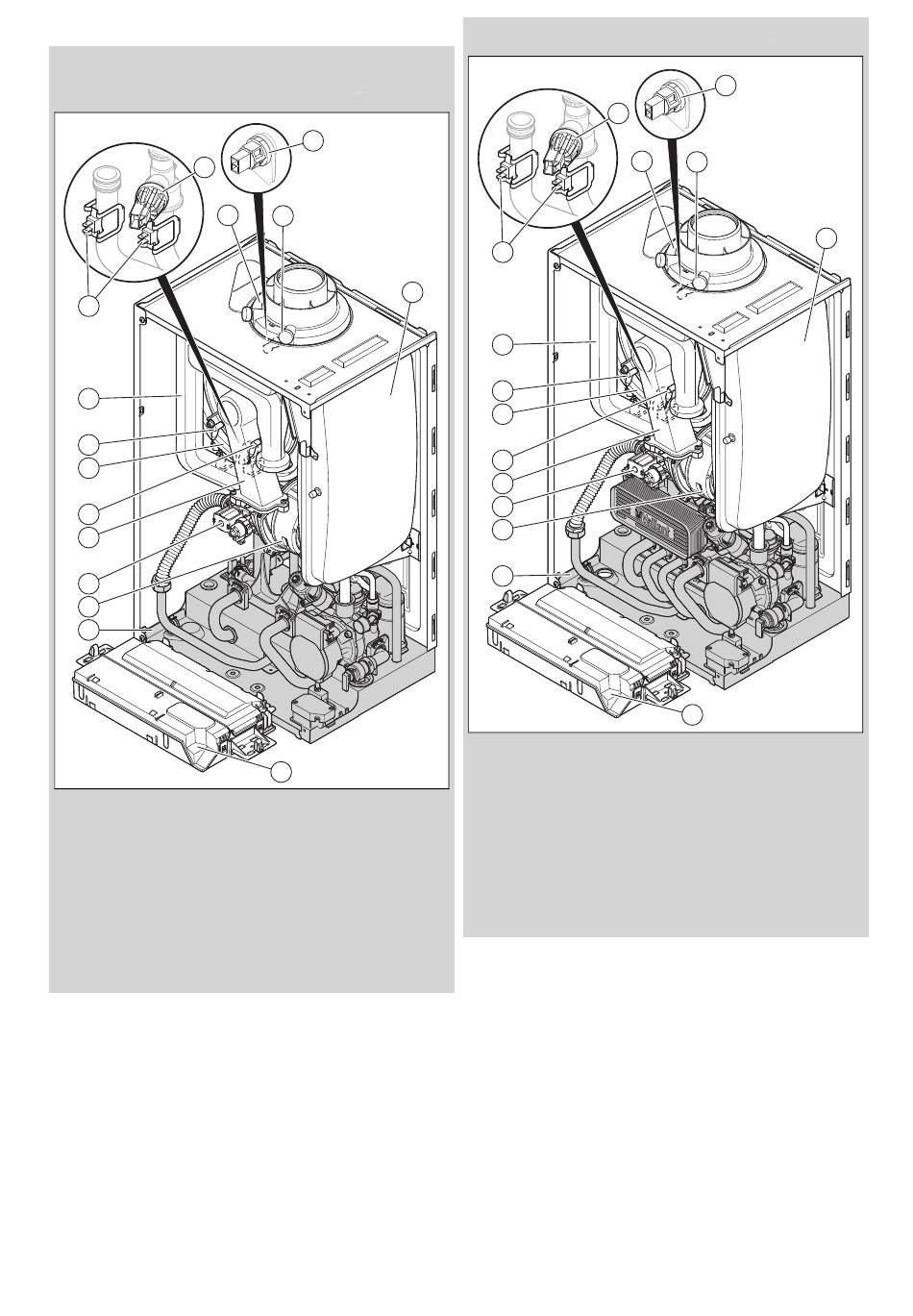

3.3 Aufbau des Produkts
Gültigkeit: VC 10CS/1-5 (N-CH) ODER VC 15CS/1-5 (N-CH) ODER
VC 20CS/1-5 (N-CH) ODER VC 25CS/1-5 (N-CH) ODER VC 30CS/1-5 (N-
CH) ODER VC 35CS/1-5 (N-CH)
15
1
14
13
12
11
10
9
8
7
6
1 Anschluss für Luft-
Abgas-Führung
2 Abgas-Messstutzen
3 Sicherheitstemperatur-
begrenzer
4 Ausdehnungsgefäß
5 Schaltkasten
6 Hydraulikblock
7 Gebläse
10
3
2
4
5
8 Gasarmatur
9 Thermo-Kompaktmodul
10 Regelungselektrode
11 Wärmetauscher
12 Zündelektrode
13 Luftansaugrohr
14 Temperatursensor
15 Wasserdrucksensor
Gültigkeit: VCW 26CS/1-5 (N-CH)
15
1
14
13
12
11
10
9
8
7
6
1 Anschluss für Luft-
Abgas-Führung
2 Abgas-Messstutzen
3 Sicherheitstemperatur-
begrenzer
4 Ausdehnungsgefäß
5 Schaltkasten
6 Hydraulikblock
7 Gebläse
Installations- und Wartungsanleitung 0020282298_06
3
2
4
5
8 Gasarmatur
9 Thermo-Kompaktmodul
10 Regelungselektrode
11 Wärmetauscher
12 Zündelektrode
13 Luftansaugrohr
14 Temperatursensor
15 Wasserdrucksensor
