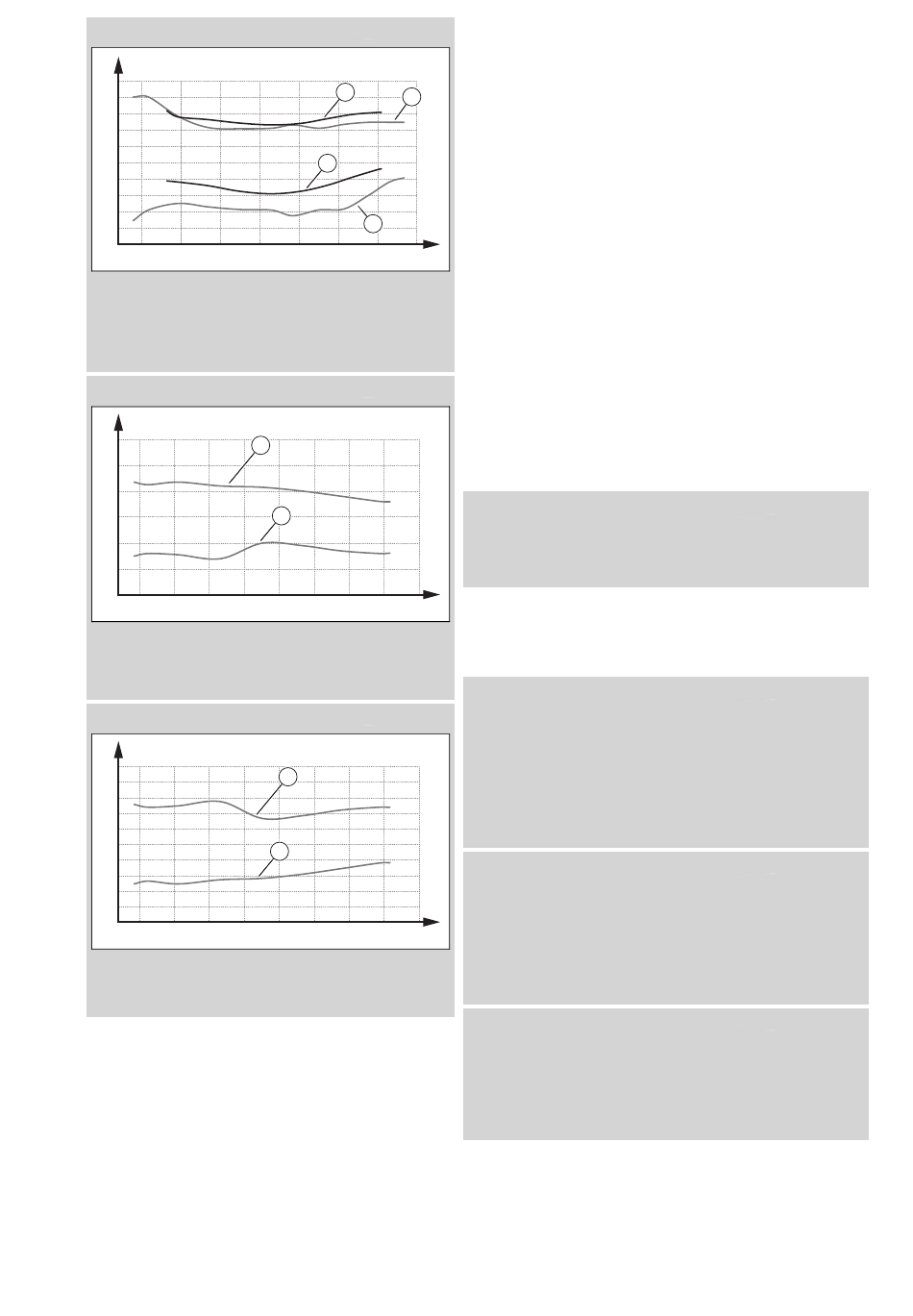

Validità: VC 25CS/1-5 (N-CH) O VC 30CS/1-5 (N-CH)
A
10
8
6
4
2
0
2 5 10 15
A Tenore di O₂ [% vol.]
1 Tenore di O₂ max.
gas liquido
2 Tenore di O₂ max.
metano
Validità: VC 35CS/1-5 (N-CH)
A
12
11
10
9
8
7
6
2 5 10 15
A Tenore di CO₂ [%
vol.]
1 Tenore di CO₂ max.
metano
Validità: VC 35CS/1-5 (N-CH)
A
10
8
6
4
2
0
2 5 10 15
A Tenore di O₂ [% vol.]
1 Tenore di O₂ max.
metano
Risultato:
Valore al di fuori del campo ammesso
▶
Verificare la lunghezza totale dei tubi del sistema
aria-fumi.
▶
Verificare che nel sistema aria-fumi non vi siano
ricircolo o blocchi.
▶
Misurare nuovamente il tenore di CO₂ e O₂ sul rac-
cordo fumi e protocollare il valore misurato.
▶
Se il tenore di CO₂ o O₂ continua ad essere al di
fuori dell'intervallo consentito, correggere il rapporto
gas/aria tramite D.158 e misurare nuovamente il
tenore di CO₂ e O₂ sul raccordo fumi.
204
1
2
3
4
20 25 30 35 40 B
B Portata termica [kW]
3 Tenore di O₂ min.
gas liquido
4 Tenore di O₂ min.
metano
1
2
20 25 30 35 40 45 B
B Portata termica [kW]
2 Tenore di CO₂ min.
metano
1
2
20 25 30 35 40 45 B
B Portata termica [kW]
2 Tenore di O₂ min.
metano
▶
Se il tenore di CO₂ o O₂ continua ad essere al di
fuori dell'intervallo consentito, sostituire l'elettrodo
di controllo (→ Capitolo 11.7.14) e impostare D.158
alla regolazione di fabbrica.
▶
Misurare nuovamente il tenore di CO₂ e O₂ sul rac-
cordo fumi e protocollare il valore misurato.
▶
Se il valore continua ad essere oltre l'intervallo am-
messo, non mettere il prodotto in funzione e infor-
mare il Servizio Assistenza.
8. Rimuovere l'analizzatore fumi e chiudere l'apertura di
misurazione sul raccordo fumi.
7.12 Controllo del modo riscaldamento
1. Assicurarsi che vi sia richiesta di riscaldamento.
Andare a MENU → IMPOSTAZIONI → Livello
2.
comando tecnico qualif. → Panoramica dati.
◁
Se il prodotto funziona correttamente, sul display
compare S.004.
7.13 Decalcificazione dell'acqua
Più è alta la temperatura dell'acqua, più è probabile la preci-
pitazione di calcare.
▶
All'occorrenza eliminare il calcare dall'acqua.
Condizione: Durezza dell'acqua: ≥ 3,57 mol/m³
▶
Ridurre il valore nominale della temperatura dell'acqua
calda.
– Temperatura dell'acqua calda: ≤ 50 ℃
7.14 Controllo della produzione di acqua calda
sanitaria
1. Assicurarsi che vi sia richiesta di acqua calda sanitaria.
Validità: Prodotto con boiler ad accumulo collegato
▶
Andare a MENU → IMPOSTAZIONI → Livello co-
mando tecnico qualif. → Panoramica dati.
◁
Se il bollitore per acqua calda sanitaria viene cari-
cato correttamente, sul display compare S.024.
◁
Se il bollitore dispone di un sensore di tempera-
tura, controllare la temperatura nel bollitore Temp.
uscita bollitore ACS
Validità: Prodotto con produzione di acqua calda integrata
▶
Andare a MENU → IMPOSTAZIONI → Livello co-
mando tecnico qualif. → Panoramica dati.
◁
Se si spilla acqua calda da un rubinetto dell'acqua,
sul display compare S.014.
◁
Controllare la temperatura dell'acqua calda sanita-
ria Temperatura effettiva ACS
Condizione: Centralina collegata
▶
Impostare nella centralina la temperatura nominale per il
bollitore dell'acqua calda sanitaria collegato (→ Istruzioni
per l'uso e l'installazione Centralina).
◁
L'apparecchio di riscaldamento acquisisce la tempe-
ratura nominale impostata sulla centralina.
