Les langues disponibles

6.
Stecken Sie den Stecker auf den Abgas-Sicherheits-
temperaturbegrenzer.
7.
Wenn Sie den Halter des Wärmetauschers abgenom-
men haben, dann schrauben Sie den Halter mit jeweils
zwei neuen Schrauben fest.
Anzugsdrehmoment: 2,5 Nm
8.
Drücken Sie das Luftansaugrohr nach oben in den
Halter.
9.
Prüfen Sie die Abgasführung auf einwandfreie Installa-
tion.

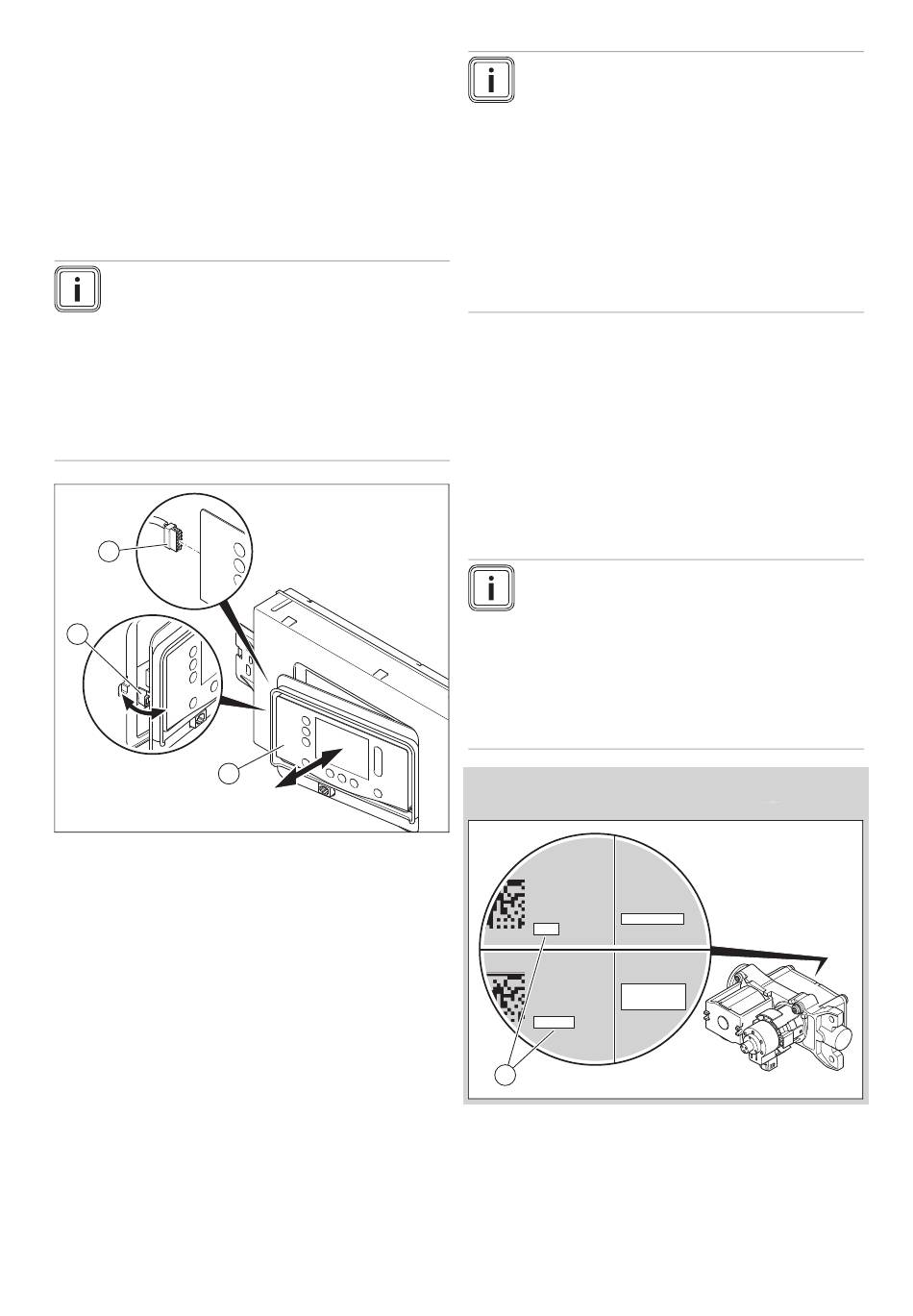

11.7.10 Display austauschen
Hinweis
Ersatzteile dürfen nur einmal verwendet werden.
Wenn Sie das Display austauschen, dann über-
nimmt das neue Display beim Einschalten des
Produkts die vorher eingestellten Parameter von
der nicht ausgetauschten Leiterplatte. Nach dem
Austausch der Baugruppe Display wird der DSN-
Code (Device Specific Number) an die jeweils
ausgetauschte Baugruppe übertragen und un-
löschbar in deren Speicher geschrieben.
3
2
1
1.
Lösen Sie das Display (1) aus dem Halter (2) auf der
linken Seite.
2.
Ziehen Sie den Stecker (3) am Display ab.
3.
Tauschen Sie das Display.
4.
Stecken Sie den Stecker an das neue Display auf.
5.
Montieren Sie das Display in die Halter.
6.
Stellen Sie die Stromversorgung her.
Es findet ein Datenaustausch zwischen Leiterplatte
und Display statt.
42
11.7.11 Leiterplatte austauschen
Hinweis
Ersatzteile dürfen nur einmal verwendet werden.
Wenn der Fehler F.064 vorliegt, dann prüfen
Sie erst den Diagnosecode D.166 bevor Sie die
Leiterplatte austauschen.
Wenn Sie die Leiterplatte austauschen, dann
übernimmt die neue Leiterplatte beim Einschal-
ten des Produkts die vorher eingestellten Parame-
ter von dem nicht ausgetauschten Display. Nach
dem Austausch der Baugruppe Leiterplatte wird
der DSN-Code (Device Specific Number) an die
jeweils ausgetauschte Baugruppe übertragen und
unlöschbar in deren Speicher geschrieben.
1.
Öffnen Sie den Schaltkasten. (→ Kapitel 5.9.4)
2.
Tauschen Sie die Leiterplatte entsprechend den beilie-
genden Montage- und Installationsanleitungen.
3.
Schließen Sie den Schaltkasten. (→ Kapitel 5.9.12)
4.
Stellen Sie die Stromversorgung her.
Es findet ein Datenaustausch zwischen Leiterplatte
und Display statt.
5.
Stellen Sie ggf. die benötigten Offsets ein.
(→ Kapitel 11.7.12)
11.7.12 Leiterplatte und Display austauschen
Hinweis
Ersatzteile dürfen nur einmal verwendet werden.
Nach dem Austausch der Baugruppen Display
und Leiterplatte werden alle anlagenspezifischen
Einstellungen gelöscht.
Verwenden Sie ggf. die anlagenspezifischen
Einstellungen, z. B. aus der Tabelle Diagnose-
codes im Anhang, falls sie dort notiert wurden.
(→ Anhang B)
Bedingung: Leiterplatte und Display defekt, Gasarmatur Variante A1 oder
A2
XXXXXX
XXXXXXXXXX
A1
XXXXXX
XXXXXXXX
D.052=1YY
1YY
XXXXXX
A2
XXXXXXXXXX
D.052=1YY
XXXXXX
D.182=ZZ
XXXXXXXX
1YYZZ
1
