8.3.2 Réglage du mode de fonctionnement
hydraulique
Remarque
Les modes de fonctionnement hydrauliques va-
rient suivant la version du produit.
Le transfert de chaleur est assuré par le débit volumique
d'eau de chauffage, qui est généré dans l'installation de
chauffage par la pompe de recirculation interne. Il existe dif-
férents modes de fonctionnement hydrauliques pour produire
le débit volumique. On peut les sélectionner avec le para-
mètre D.170.
En fonction du réglage du paramètre D.170, des réglages
précis sont possibles via les paramètres D.171 à D.175.
0
1
100 l/h
S.59
2
3
4
0
1
100 l/h
S.59
2
3
4

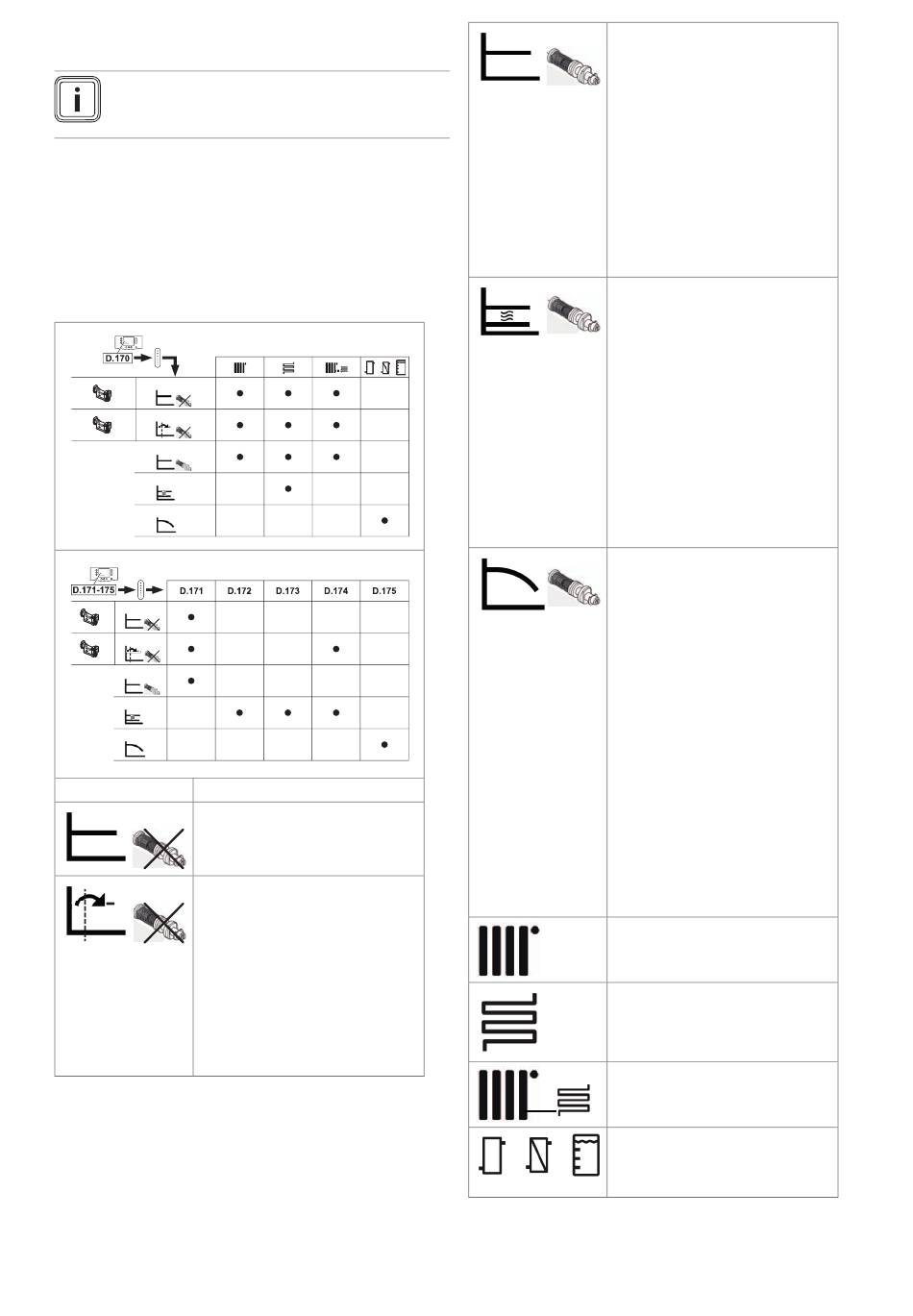

Réglage D.170 Description
0: Régul. ∆ P const. ss bypass
Avec ce mode de fonctionnement, la
pompe fonctionne avec une pression
constante.
1: ∆ P boost ss bypass
Avec ce mode de fonctionnement, la
100 l/h
pompe fonctionne avec une pression
S.59
constante. S'il n'y a pas la quantité
d'eau en circulation nécessaire au
démarrage du mode chauffage alors
qu'il y a une demande de chaleur,
ce mode de fonctionnement de la
pompe permet d'obtenir la quantité
requise d'eau en circulation en aug-
mentant automatiquement la pres-
sion.
116
2: Régul. ∆ P const. ac bypass
Type de régulation de pompe à pres-
sion constante
La pompe de chauffage interne ali-
mente l'installation de chauffage
avec une pression constante. On
peut régler la hauteur manométrique
entre 100 et 400 mbar avec le para-
mètre D.171.
La vanne de circulation interne ne
s'ouvre qu'en fonction des besoins,
afin de maintenir une circulation mi-
nimale. Si nécessaire, on peut régler
la pression d'ouverture maximale
avec le paramètre D.174.
3: Régul. ∆ T° (D./R. primaire)
Type de régulation de pompe par
écart de température
La pompe de chauffage est gérée
par l'écart de température entre la
température de départ et de retour.
Il s'agit de régler le niveau d'écart
dans le système de chauffage et non
la pression d'alimentation. La valeur
d'écart de consigne est définie au
paramètre D.172.
La zone de fonctionnement de la
pompe de chauffage en cas de ré-
gulation par écart de température
peut être réglée avec les paramètres
D.173 et D.174.
4: Vitesse de circulateur fixe
Commande de pompe par courbe de
pompage
La pompe interne est commandée
par la courbe de pompage sélection-
née. Ce sont la courbe de pompage
sélectionnée et la résistance de l'ins-
tallation qui déterminent le débit vo-
lumique et la pression du système
de chauffage. La courbe de pom-
page de consigne est définie au pa-
ramètre D.175.
Il n'y a pas de régulation de pression
ou de température. La pompe utilise
une courbe de pompage fixe.
Ce mode de fonctionnement de la
pompe est indiqué pour un transfert
de chaleur homogène, en présence
d'une bouteille casse-pression, d'une
séparation système, d'une configu-
ration hydraulique en cascade, mais
aussi d'un ballon tampon, etc.
Système de chauffage par radiateurs
Système de chauffage au sol
Système de chauffage par radiateurs
et chauffage au sol décentralisé
Générateur de chaleur découplé des
systèmes de chauffage (bouteille
casse-pression, échangeur ther-
mique à plaques, ballon tampon)
▶
Sélectionnez le paramètre D.170 et éventuellement les
paramètres D.171 à D.175 pour adapter le mode de fonc-
