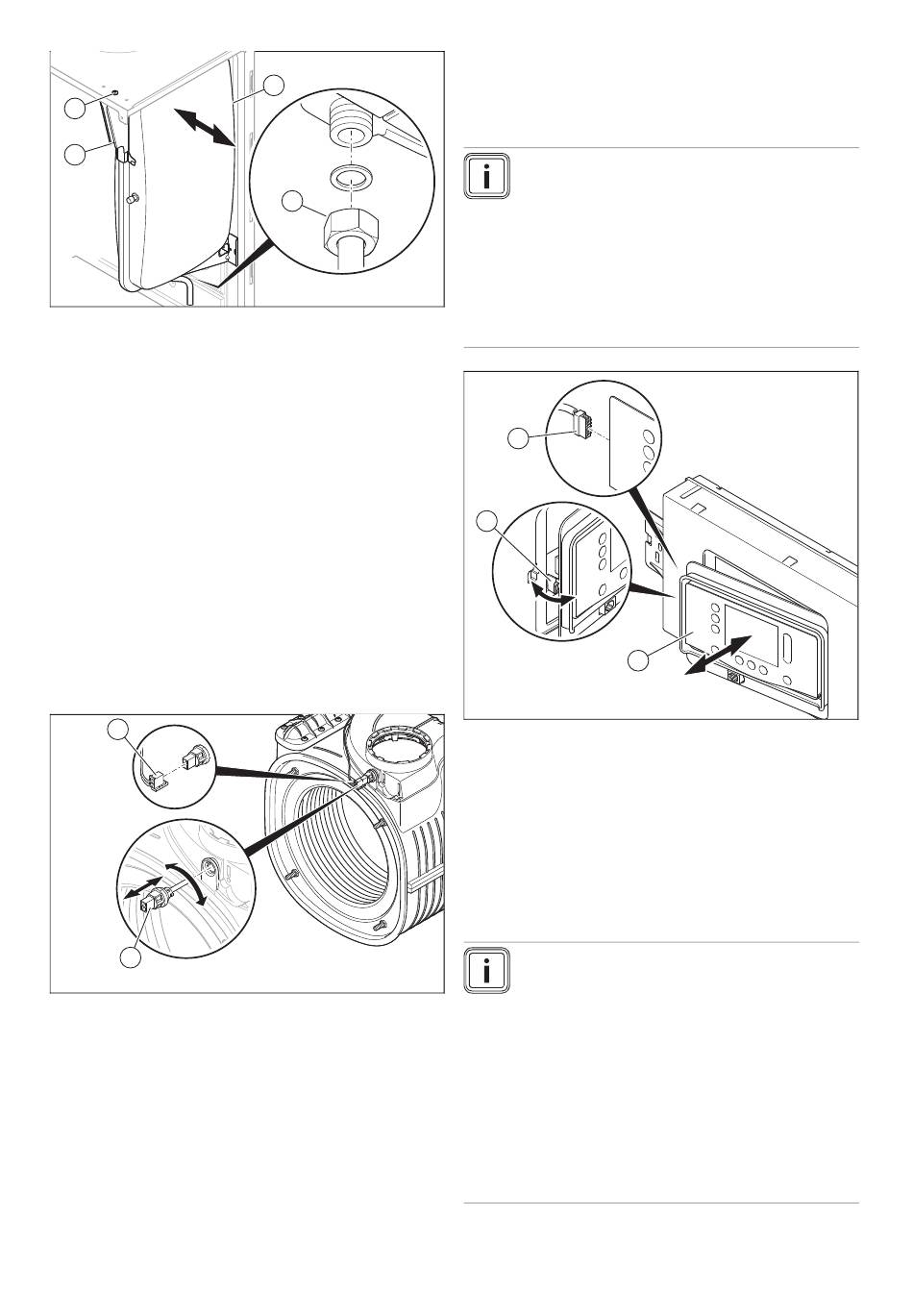

11.7.8 Sostituzione del vaso di espansione
1
4
1. Svitare i dadi (3).
2. Allentare la vite (1) della lamiera di ritegno (4) e rimuo-
vere la lamiera stessa.
3. Estrarre il vaso di espansione (2) lateralmente.
4. Inserire il nuovo vaso di espansione nel prodotto.
5. Serrare il dado sotto al vaso di espansione. Usare una
nuova guarnizione.
6. Fissare la lamiera di ritegno con la vite.
7. Riempire e disaerare l'impianto di riscaldamento.
(→ Capitolo 7.7)
8. Disaerare il prodotto. (→ Capitolo 7.8)
11.7.9 Sostituzione del termostato di sicurezza
scarico fumi
1. Estrarre il tubo di aspirazione dell'aria dal supporto
superiore e ruotarlo in avanti.
2. Se lo scambiatore di calore è fissato con un supporto,
rimuovere le due viti dal supporto anteriore ed estrarre
il supporto.
1
2
3. Staccare il connettore (1) dal termostato di sicurezza
scarico fumi.
4. Smontare il termostato di sicurezza scarico fumi (2).
5. Montare il nuovo termostato di sicurezza scarico fumi.
6. Innestare il connettore sul termostato di sicurezza sca-
rico fumi.
7. Una volta estratto il supporto dello scambiatore di ca-
lore, stringere il supporto di volta in volta con due viti
nuove.
0020282298_06 Istruzioni per l'installazione e la manutenzione
2
3
–
Coppia di serraggio: 2,5 Nm
8. Spingere il tubo di aspirazione dell'aria verso l'alto, nel
supporto.
9. Controllare la corretta installazione del condotto fumi.
11.7.10 Sostituzione del display
Avvertenza
Utilizzare i pezzi di ricambio una volta sola.
Se si sostituisce il display, all'attivazione del
prodotto il nuovo display acquisisce dalla scheda
elettronica non sostituita i parametri precedente-
mente impostati. Dopo la sostituzione del com-
ponente display, il codice DSN (Device Specific
Number) viene trasferito al rispettivo componente
sostitutivo e scritto in modo indelebile nella sua
memoria.
3
2
1
1. Allentare il display (1) dal supporto (2) sul lato sinistro.
2. Staccare il connettore (3) dal display.
3. Sostituire il display.
4. Innestare il connettore sul nuovo display.
5. Montare il display sul supporto.
6. Ripristinare l'alimentazione di corrente.
◁
Avviene uno scambio di dati tra la scheda elettro-
nica e il display.
11.7.11 Sostituzione della scheda elettronica
Avvertenza
Utilizzare i pezzi di ricambio una volta sola.
Se è presente l'errore F.064, controllare dapprima
il codice di diagnostica D.166 prima di sostituire la
scheda elettronica.
Se si sostituisce la scheda elettronica, all'attiva-
zione del prodotto la nuova scheda elettronica ac-
quisisce dal display non sostituito i parametri pre-
cedentemente impostati. Dopo la sostituzione del
componente scheda elettronica, il codice DSN
(Device Specific Number) viene trasferito al rispet-
tivo componente sostitutivo e scritto in modo inde-
lebile nella sua memoria.
