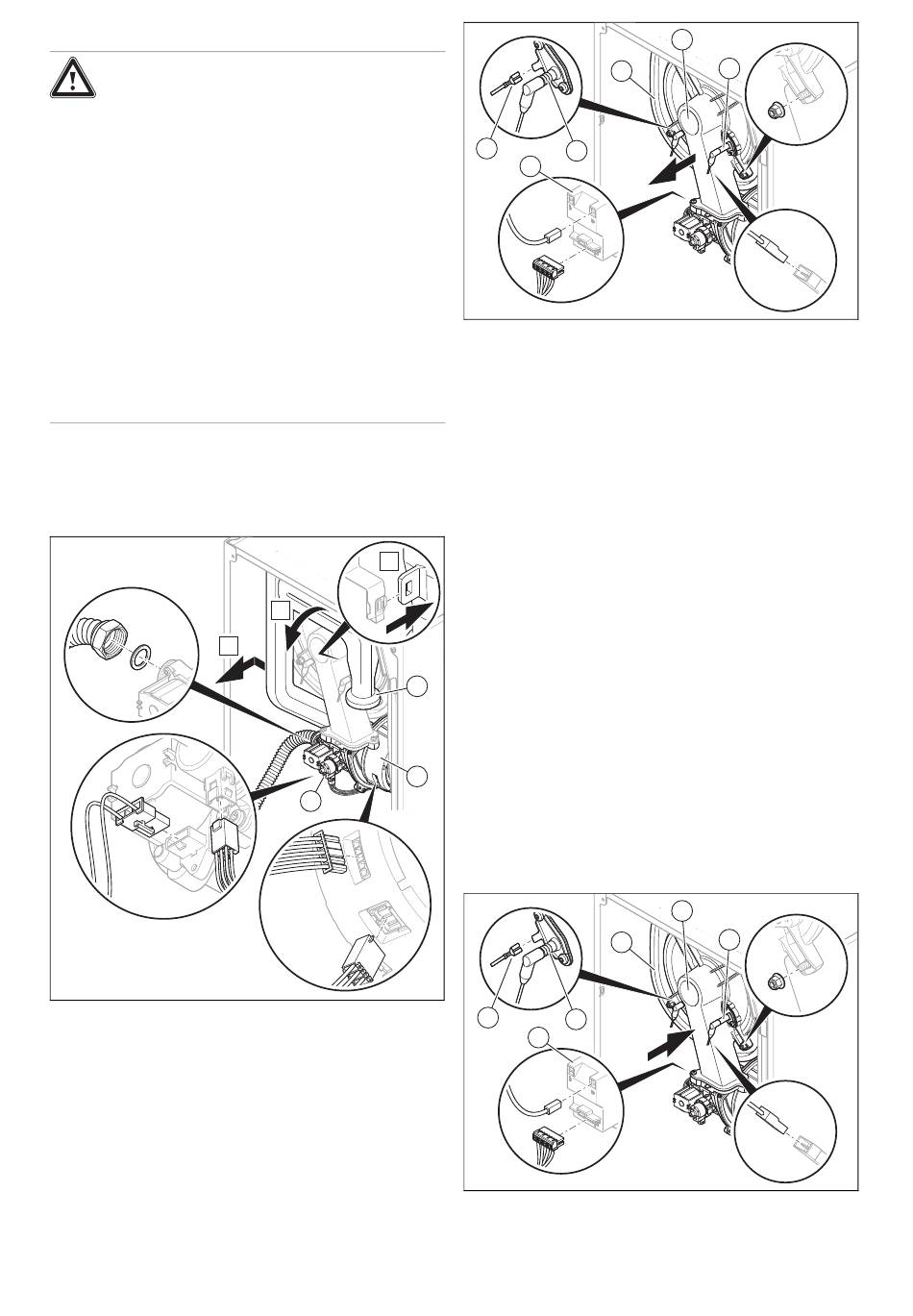

10.4.1 Smontaggio del modulo termico compatto
Pericolo!
Pericolo di morte e rischio di danni a
causa di fumi roventi!
Guarnizione, strato isolante e dadi autobloc-
canti della flangia del bruciatore non devono
essere danneggiati. In caso contrario può
aversi la fuoriuscita dei fumi roventi con con-
seguenti lesioni e danni materiali.
▶
Dopo ogni apertura della flangia del bru-
ciatore, sostituire la guarnizione.
▶
Dopo ogni apertura della flangia del bru-
ciatore, sostituire i dadi autobloccanti della
flangia del bruciatore.
▶
Se lo strato isolante nella flangia del bru-
ciatore o nella parete posteriore dello
scambiatore di calore presenta tracce di
danni, sostituirlo.
1. Scollegare il prodotto dall'alimentazione elettrica.
2. Chiudere il rubinetto di intercettazione del gas.
3. Smontare il pannello anteriore. (→ Capitolo 5.9.3)
4. Aprire la scatola della scheda comando verso il basso.
5. Estrarre il tubo di aspirazione dell'aria (1) dal supporto
superiore e toglierlo dal bocchettone di aspirazione,
come illustrato nella figura.
6. Rimuovere i dadi per raccordi sulla valvola del gas(3).
7. Staccare i due connettori dalla valvola del gas.
8. Scollegare il connettore, o eventualmente i due connet-
tori, dal motore del ventilatore (2) premendo il gancio.
0020282298_06 Istruzioni per l'installazione e la manutenzione
A
B
C
3
6
4
5
9. Staccare il cavo di messa a terra (6) dall'elettrodo di
accensione (4), i due connettori dal trasformatore di
accensione (5) e il connettore del cavo dell'elettrodo di
controllo (3).
10. Svitare i quattro dadi dalla flangia del bruciatore (2).
11. Estrarre l'intero modulo termico compatto dallo scam-
biatore di calore (1).
12. Controllare l'integrità del bruciatore e del relativo strato
isolante. (→ Capitolo 10.5.3)
13. Controllare che lo scambiatore di calore non sia dan-
neggiato.
Risultato:
Scambiatore di calore danneggiato
▶
Sostituire lo scambiatore di calore.
(→ Capitolo 11.7.7)
14. Controllare che lo scambiatore di calore non sia
sporco.
Risultato:
1
Scambiatore di calore sporco
▶
Pulire lo scambiatore di calore. (→ Capitolo 10.5.2)
15. Verificare che lo strato isolante dello scambiatore di
calore non sia danneggiato.
Risultato:
2
Strato isolante danneggiato
▶
Sostituire lo strato isolante (→ Istruzioni parti di ri-
cambio strato isolante scambiatore di calore).
10.4.2 Montaggio del modulo termico compatto
6
4
5
1. Innestare il modulo termico compatto sullo scambiatore
di calore (1).
2
3
1
4x
2
3
1
4x
