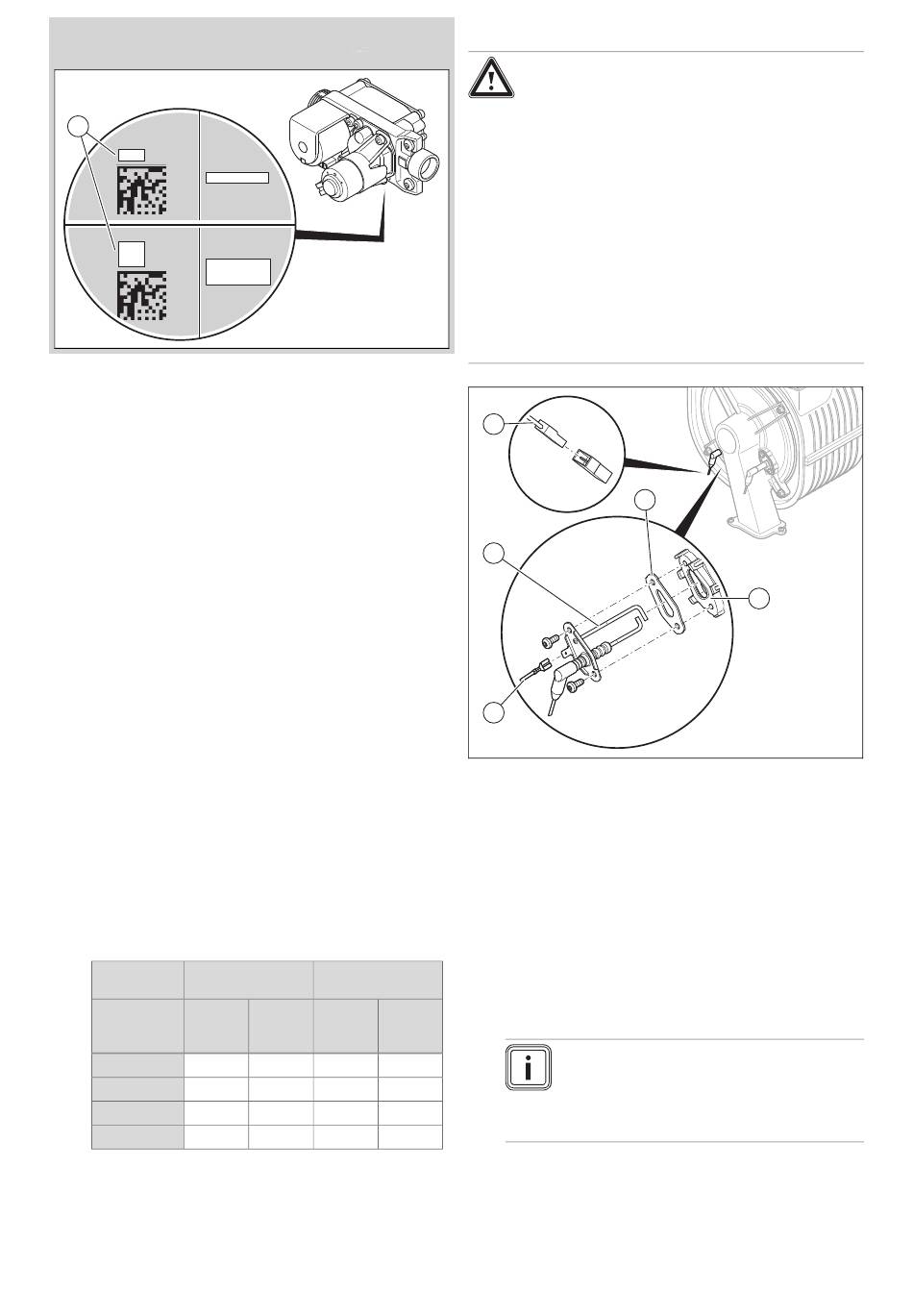

Condition: Circuit imprimé et écran défectueux, mécanisme gaz variante B1
ou B2
XXXXXXXXXX
1
XXXXXX
XXXXXXXX
0YY
B1
D.052=0YY
XXXXXXXX
B2
0YY
1ZZ
D.052=0YY
D.182=1ZZ
1. Relevez le décalage (1) qui figure sur la face arrière
ou le dessous du mécanisme gaz. Servez-vous d'un
miroir, par ex. En cas de pièce de rechange, lisez le
décalage imprimé sur la face avant du mécanisme gaz.
2. Ouvrez le boîtier électrique. (→ Chapitre 5.9.4)
3. Remplacez le circuit imprimé et l'écran en suivant les
notices de montage et d'installation fournies.
4. Fermez le boîtier électrique. (→ Chapitre 5.9.12)
5. Remplacez l'électrode de régulation.
(→ Chapitre 11.7.14)
6. Montez la protection avant. (→ Chapitre 7.11.3)
7. Établissez l'alimentation électrique.
8. Allumez le produit. (→ Chapitre 7.3)
◁
À la mise sous tension, le produit bascule directe-
ment sur le menu de réglage de la langue.
9. Sélectionnez la langue de votre choix.
10. Relevez le DSN-Code (référence de l'appareil) sur la
plaque signalétique située à l'arrière du boîtier élec-
trique.
11. Réglez la valeur qui convient en fonction du type
de produit (par le biais du paramètre D.093).
(→ Chapitre 6.3)
◁
Le système électronique est alors paramétré en
fonction du type de produit (modèle) et l'ensemble
des codes de diagnostic reprend les réglages
d'usine.
◁
Le guide d'installation démarre.
12. Pour reconfigurer le mécanisme gaz, réglez les déca-
lages conformément au tableau suivant. Tenez compte
de la variante du mécanisme gaz et de la famille de
gaz utilisée.
Gaz naturel
Variante du
mécanisme D.052
gaz
A1 1YY
A2 1YY
B1 0YY
B2 0YY
13. Contrôlez la teneur en CO₂ et en O₂.
(→ Chapitre 7.11.4)
130
Gaz de pétrole
liquéfié
D.182 D.052 D.182
–
– –
–
ZZ
1YY
–
0YY 1YY
–
0YY 1ZZ
11.7.13 Remplacement de l'électrode d'allumage
Danger !
Danger de mort sous l'effet des gaz de
combustion chauds !
Veillez à ne pas endommager les joints, les
vis et les isolations de l'électrode de régula-
tion et de la chambre de combustion.
▶
Faites attention à ne pas endommager
l'isolant thermique du brûleur situé sur le
fond arrière du capot de la chambre de
combustion.
▶
Changez l'isolant thermique du brûleur au
moindre signe de dommages.
▶
Changez le joint et les vis de l'électrode
d'allumage à chaque remplacement.
1
5
4
1. Débranchez le câble de mise à la terre (4).
2. Débranchez le connecteur mâle (1) du câble de l'élec-
trode d'allumage.
3. Dévissez les deux vis.
4. Ôtez précautionneusement l'électrode d'allumage (5)
de la bride de fixation du brûleur (3). Prenez garde
à ne pas endommager l'isolant thermique du brûleur
situé sur le fond arrière du capot de la chambre de
combustion.
5. Eliminez les restes de joint d'étanchéité sur la bride du
brûleur.
6. Mettez en place l'électrode d'allumage neuve avec un
joint (2) neuf.
Remarque
Manipulez l'électrode d'allumage neuve uni-
quement au niveau de la partie en céra-
mique. Il est interdit de nettoyer l'électrode
d'allumage.
7. Vissez l'électrode d'allumage avec deux vis neuves.
Notice d'installation et de maintenance 0020282298_06
