Anzugsdrehmoment: 3 Nm
8. Stecken Sie den Stecker der Zündleitung der Zünd-
elektrode wieder auf.
9. Stecken Sie den Stecker des Erdungskabels wieder
auf.

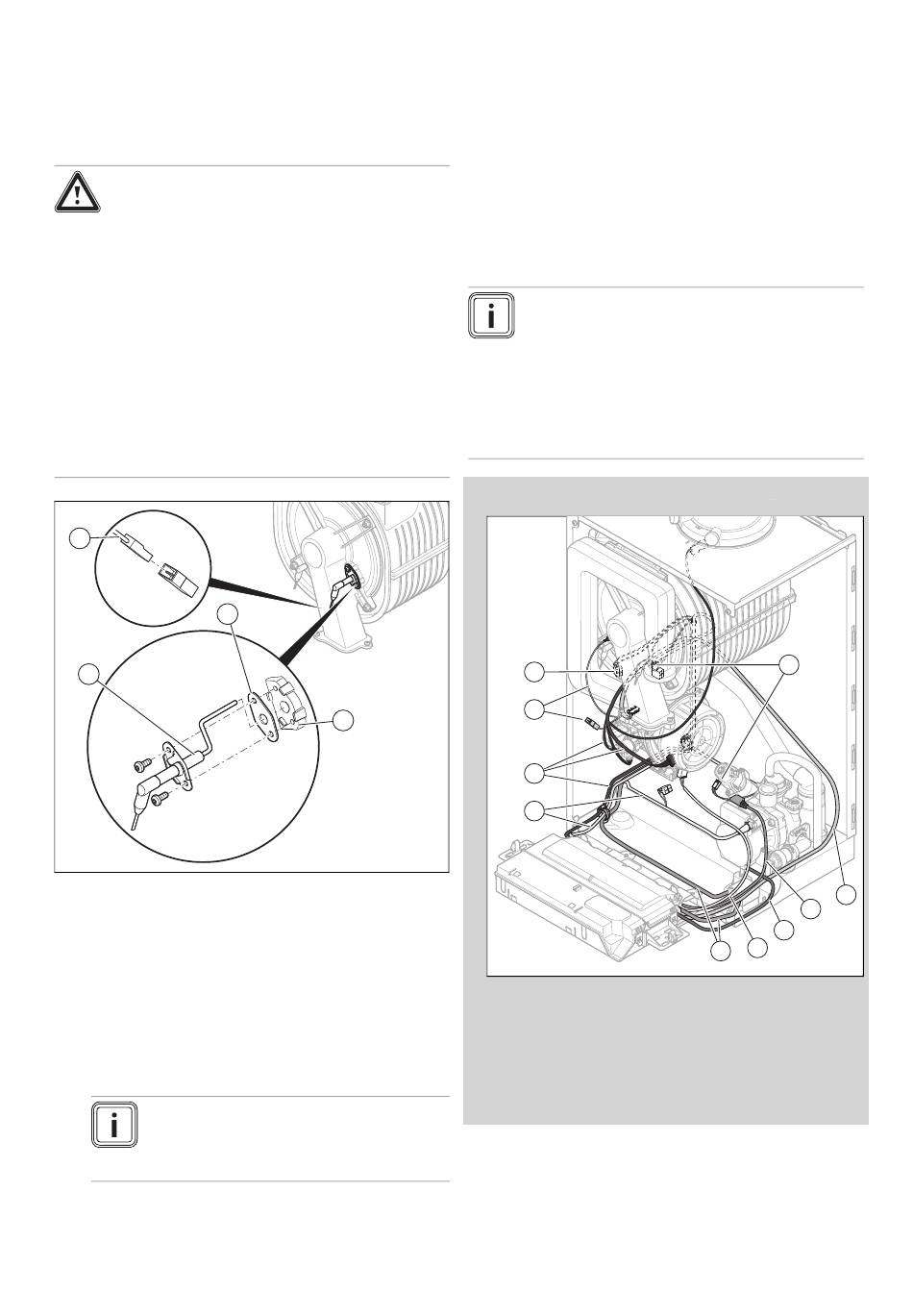

11.7.14 Regelungselektrode austauschen
Gefahr!
Lebensgefahr durch heiße Abgase!
Dichtungen, Schrauben und Dämmungen an
der Regelungselektrode und der Brennkam-
mer dürfen nicht beschädigt sein.
▶
Vermeiden Sie die Beschädigung der
Brenner-Dämmmatte an der Rückwand
des Brennkammerdeckels.
▶
Wechseln Sie die Brenner-Dämmmatte
aus, sobald diese Anzeichen von Beschä-
digung zeigt.
▶
Erneuern Sie bei jedem Austausch Dich-
tung und Schrauben der Regelungselek-
trode.
1
2
4
1. Ziehen Sie den Stecker (1) des Kabels der Regelungs-
elektrode ab.
2. Schrauben Sie beide Schrauben heraus.
3. Fädeln Sie die Regelungselektrode (4) vorsichtig aus
dem Brennerflansch (3). Achten Sie darauf, dass Sie
die Brenner-Dämmmatte auf der Rückseite des Brenn-
kammerdeckels nicht beschädigen.
4. Entfernen Sie die Dichtungsreste am Brennerflansch.
5. Setzen Sie die neue Regelungselektrode mit neuer
Dichtung (2) ein.
Hinweis
Berühren Sie die neue Regelungselektrode
nur am Keramikteil. Die Reinigung der Re-
gelungselektrode ist untersagt.
6. Schrauben Sie die Regelungselektrode mit zwei neuen
Schrauben fest.
44
–
7. Stecken Sie den Stecker der Zündleitung der Rege-
lungselektrode wieder auf.
8. Montieren Sie die Frontverkleidung. (→ Kapitel 7.11.3)
9. Öffnen Sie den Gasabsperrhahn.
10. Schließen Sie das Produkt an die Stromversorgung an.
11. Schalten Sie über D.146, den Diagnosecode D.147
frei. (→ Kapitel 6.3)
12. Setzen Sie den Diagnosecode D.147 auf Neue Elek-
trode (→ Kapitel 6.3).
13. Prüfen Sie den CO₂- und O₂-Gehalt. (→ Kapitel 7.11.4)
11.7.15 Kabelbäume verlegen
Gültigkeit: VC 35CS/1-5 (N-CH)
3
1
2
Anzugsdrehmoment: 3 Nm
Hinweis
Hohe Temperaturen können Schäden an Kabel-
bäumen verursachen.
Falsche Verlegung der Kabelbäume kann zu elek-
tromagnetischen Störungen führen.
Um Schäden und Störungen zu vermeiden, mon-
tieren Sie die Kabelbäume, wie in der Abbildung
dargestellt.
2
3
2
1
Kabelbaum Hydraulik 3
(Flügelrad-Wasser-
4
durchflusssensor,
Wasserdrucksensor,
5
Vorrangumschaltventil)
6
Kabelbaum (Gebläse,
Gasarmatur, Tempera-
7
tursensoren)
Installations- und Wartungsanleitung 0020282298_06
1
3
4
5
6
7
Kabelbaum Zündung
Kabel Hocheffizienz-
pumpe
Kabel Stecksockel
Kabel 230V Gebläse
Netzanschlusskabel
