Hydraulique supplémentaire (option double effet) (jusqu'au n° de série AI00975)
19

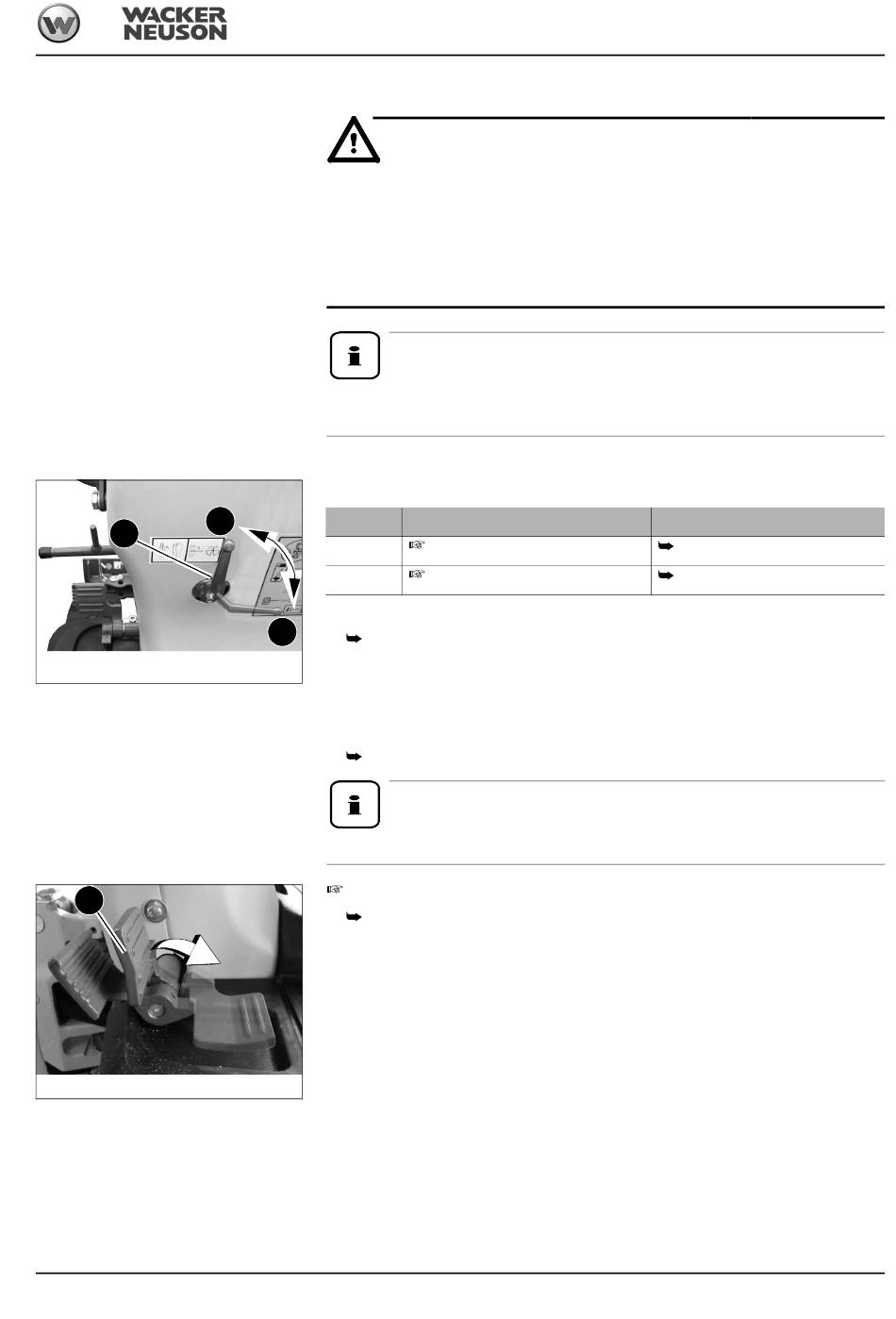

Fig. 123: Commutation service marteau/grappin
10
Fig. 124: Hydraulique supplémentaire
BA 803 fr – Édition 3.7* 803b340.fm
Commutation service marteau/grappin
Le service marteau/grappin est commuté avec le levier 19.
A Position
A
B
Service marteau activé
B
L'huile coule vers le marteau par la conduite de pression, et vers le réservoir par la
conduite de retour.
Service grappin activé
• Appuyer sur la moitié AR de la pédale – le grappin tourne vers la gauche.
• Appuyer sur la moitié AV de la pédale – le grappin tourne vers la droite.
L'huile coule vers l'AV par la conduite de pression gauche ou droite.
Rabattre la pédale gauche 10 vers l'AR
L'hydraulique supplémentaire peut être actionnée
AVERTISSEMENT Avertissement !
Risque de blessures en raison de l'actionnement de
l'hydraulique supplémentaire !
Peut entraîner des blessures graves ou la mort.
• Pour minimiser le risque d'actionnement involontaire, rabattre la pédale
vers l'AV dès que l'hydraulique supplémentaire n'est plus utilisée.
Information !
Pour brancher l'hydraulique supplémentaire sur les équipements, se reporter à
la notice d'utilisation du constructeur de l'équipement.
Levier
Tourner le levier 19 vers le haut
Tourner le levier 19 vers la droite
Information !
Vérifier le bon fonctionnement de la pédale de l'hydraulique supplémentaire.
Maniement
Fonction
Service marteau
Service grappin
