Depose Du Vilebrequin Et De L'arbre D'equilibrage De Vilebrequin; Verification Des Gicleurs D'huile; Verification Du Vilebrequin - Yamaha YZF-R1 2009 Manuel D'atelier

FAS25980
DEPOSE DU VILEBREQUIN ET DE
L'ARBRE D'EQUILIBRAGE DE VILEBRE-
QUIN

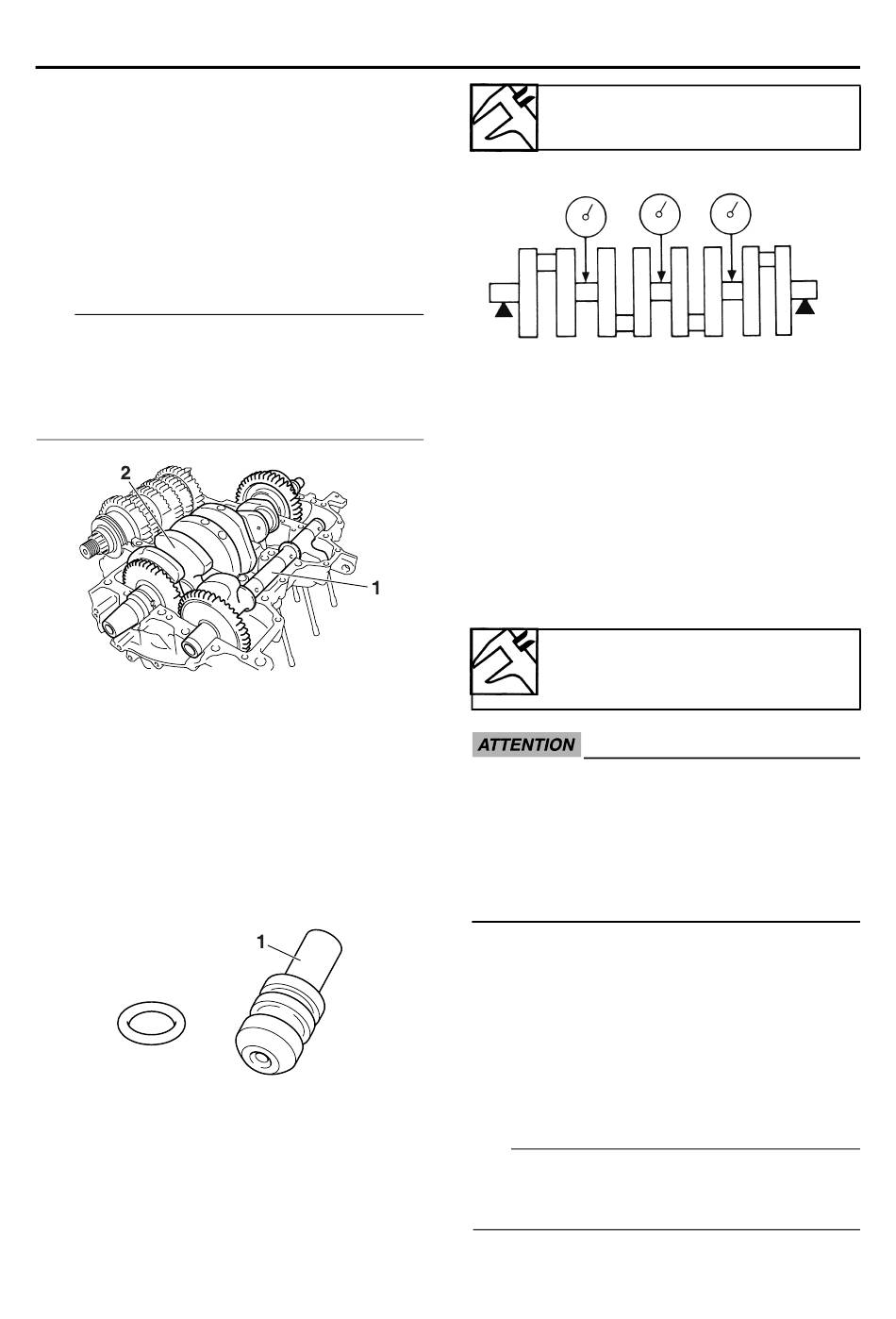

1. Déposer:
• Arbre d'équilibrage de vilebrequin "1"
• Roulements de tourillon d'arbre d'équilibrage
de vilebrequin
• Vilebrequin équipé "2"
• Coussinets de tourillon de vilebrequin
N.B.
Repérer l'emplacement d'origine de chaque roule-
ment de tourillon d'arbre d'équilibrage de vilebre-
quin et de chaque coussinet de tourillon de
vilebrequin afin de pouvoir effectuer un remontage
correct.
FAS14B1025

VERIFICATION DES GICLEURS D'HUILE

L'étape suivante s'applique à chaque gicleur
d'huile.
1. Vérifier:
• Gicleur d'huile "1"
Détériorations/usure → Remplacer le gicleur
d'huile.
• Passage d'huile
Obstruction → Nettoyer à l'air comprimé.
FAS14B1026

VERIFICATION DU VILEBREQUIN

1. Mesurer:
• Voile du vilebrequin
En dehors de la limite prescrite → Remplacer
le vilebrequin.
Limite de voile du vilebrequin
0,030 mm (0,0012 in)
2. Vérifier:
• Surfaces de tourillon de vilebrequin
• Surfaces de maneton de bielle
• Surfaces de roulement
Rayures/usure → Remplacer le vilebrequin.
3. Mesurer:
• Jeu entre tourillon de vilebrequin et coussinet
de tourillon de vilebrequin
En dehors de la limite prescrite → Remplacer
les coussinets de tourillon de vilebrequin.
Jeu de fonctionnement du tourillon
0,004–0,039 mm (0,0002–0,0015
in)
FCA13920
Ne pas intervertir les coussinets de tourillon de
vilebrequin. Les coussinets de tourillon de vile-
brequin doivent être reposés dans leur position
d'origine pour obtenir le jeu exact entre tou-
rillon de vilebrequin et coussinet de tourillon de
vilebrequin et pour empêcher toute détériora-
tion du moteur.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Nettoyer les coussinets de tourillon de vilebre-
quin, les tourillons de vilebrequin et les parties
roulement du carter moteur.
b. Retourner le demi-carter supérieur et le placer
sur un banc.
c. Poser les demi-coussinets supérieurs de tou-
rillon de vilebrequin "1" et le vilebrequin dans
le demi-carter supérieur.
N.B.
Aligner les saillies "a" des demi-coussinets supé-
rieurs de tourillon de vilebrequin sur les encoches
"b" du demi-carter supérieur.
5-87
VILEBREQUIN
