CORPS DE PAPILLON DES GAZ
f. Ouvrir doucement le papillon et s'assurer que
la résistance du capteur de position de papillon
se situe dans la plage prescrite.
La résistance reste inchangée ou change brus-
quement ! Remplacer le capteur de position
de papillon.
La fente est usée ou cassée ! Remplacer le
capteur de position de papillon.
N.B.:
S'assurer surtout que la résistance change pro-
gressivement lorsqu'on tourne le papillon, car les
valeurs affichées (de la position fermée à la posi-
tion d'ouverture maximale) peut légèrement diffé-
rer des valeurs prescrites.

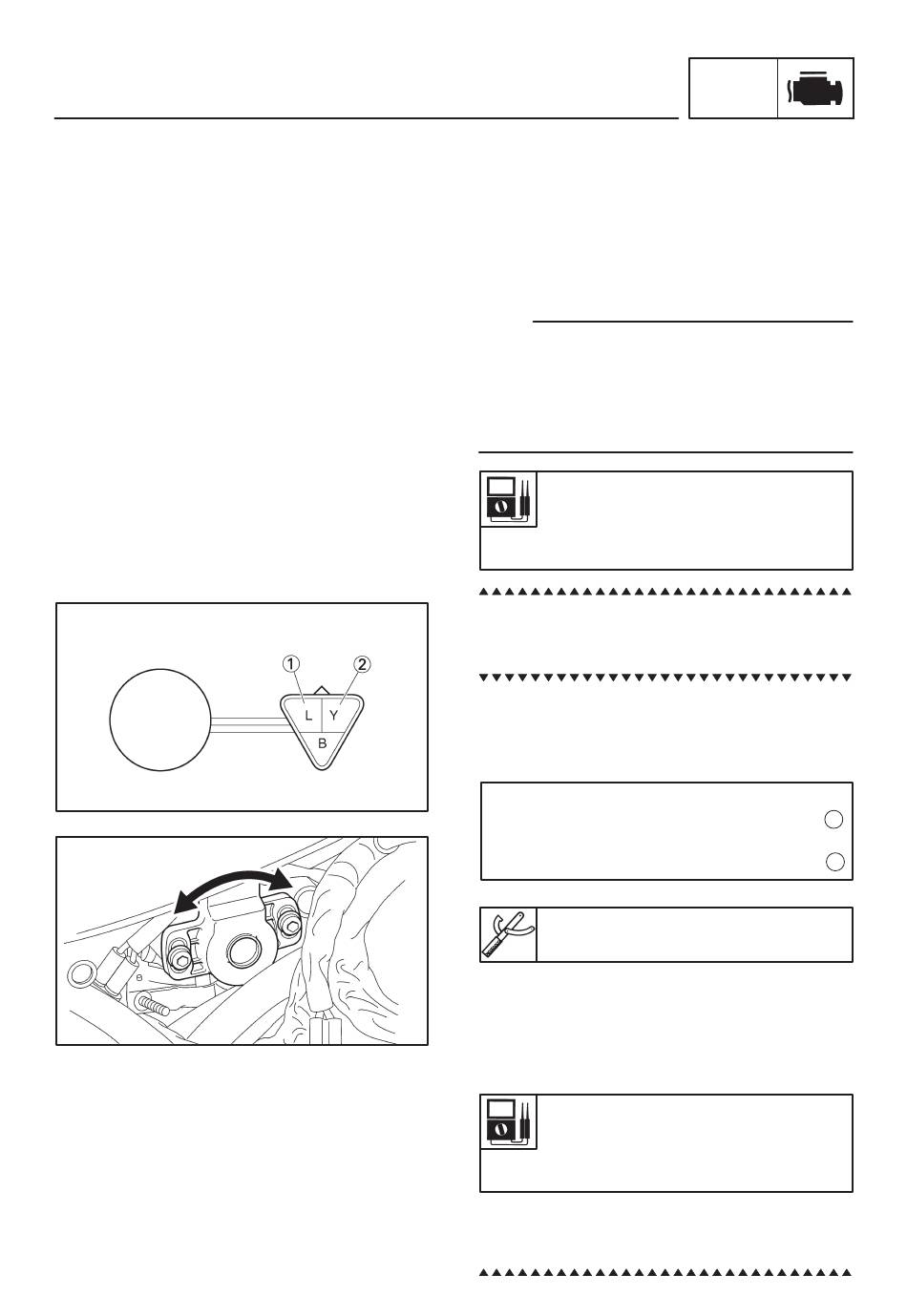

2. Régler:
S angle du capteur de position de papillon
a. Raccorder au faisceau de câbles le coupleur
du capteur de position de papillon.
b. Raccorder le contrôleur de circuit numérique
au capteur de position de papillon.
Sonde positive du multimètre !
Sonde négative du multimètre !
c. Mesurer la tension du capteur de position de
papillon.
d. Régler l'angle du capteur de position de papil-
lon de façon à ce que la tension mesurée se si-
tue dans la plage prescrite.
g. Après avoir réglé l'angle du capteur de position
de papillon, serrer les vis du capteur de posi-
tion de papillon.
7-34
FI
Résistance du capteur de position
de papillon
0 X 5 " 1,5 kΩ à 20_C (68_F)
(jaune-/noir)
borne bleue
borne jaune
Contrôleur de circuit numérique
90890-03174
Tension du capteur de position de
papillon
0,63 X 0,73 V
(jaune – bleu)
1
2
