3 Montage
3.7 Bus de données
3.7 Bus de données
84
Il est possible de monter des dérivations M12 (ZB2-100-AZ1) en n'importe
quel point du câble plat AS-Interface.
Le raccordement mécanique et électrique s'effectue en une seule opération
:
Dévisser l'écrou-raccord noir jusqu'à ce que les pointes de contact ne
dépassent plus.
Insérer le câble profilé bifilaire plat et clipsez la dérivation.
Revisser à fond l'écrou-raccord noir.
L'appareil ou le participant est prêt à fonctionner.

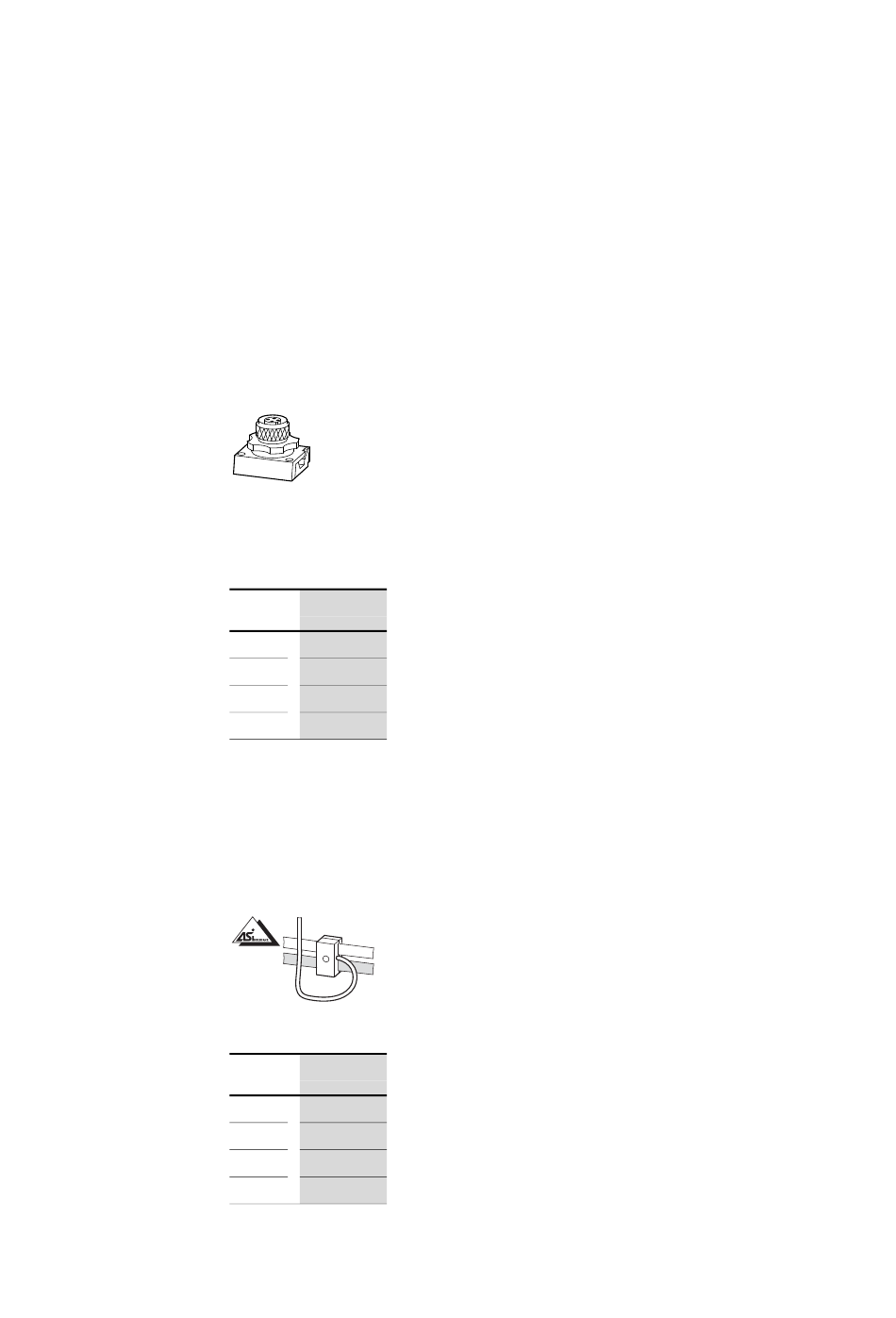

Figure 63 : Dérivation M12 (référence : ZB2-100-AZ1)
Les modules fonctionnels Rapid Link sont dotés d'une fiche AS-i-M12
compatible avec la dérivation M12.
Broche
Fonction
1
ASi+
2
3
ASi-
4
Le module RASP... offre la possibilité d'activer via l'interface
AS-i et les broches 2 et 4 une seconde fonction d'ARRET avec
une tension externe (24 V DC) (→ Page 128).
Pour cela, il faut un deuxième câble plat AS-i et le raccordement
RA-XAZ2-1M.
24 V ⎓
Figure 64 : RA-XAZ2-1M, dérivation AS-i
Broche
Fonction
1
ASi+
2
0 V
3
ASi-
4
+24 V
