3 Montage
3.4 Bus d'alimentation
72

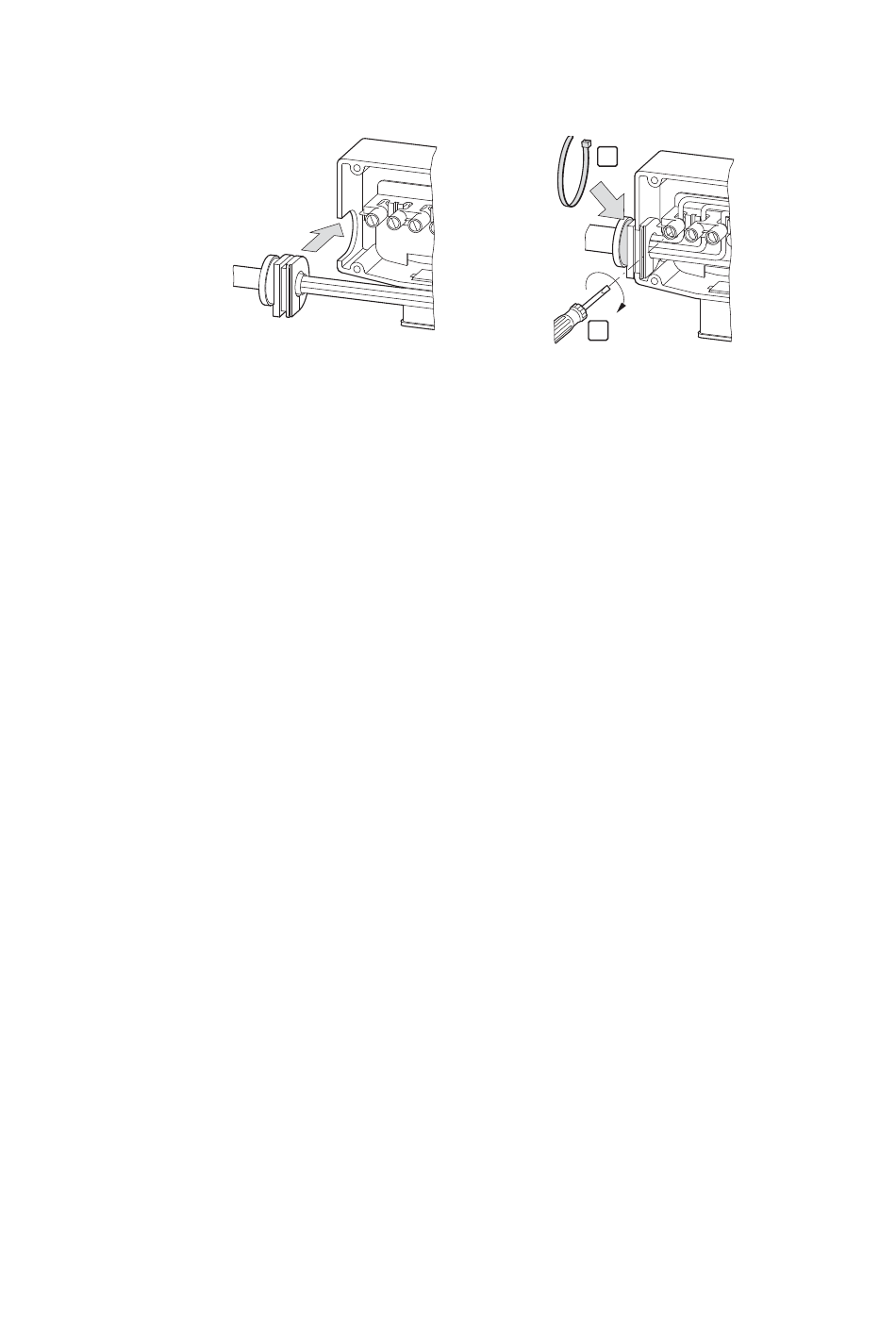

Figure 45 : Raccordement de câble rond
▶
Poser les brins un par un dans les bornes autodénudantes et les fixer
avec les vis.
▶
Serrer les vis [1] jusqu'à la butée
(couple de serrage : 0,5 à 1 Nm).
▶
Placer le capot sur la partie arrière de façon à ce qu'il repose sur toute
sa surface. Toutes les vis doivent être bloquées.
▶
Fixer le capot avec les quatre vis
(taille POZIDRIVE 2 ; 1,5 à 2 Nm).
▶
Pour garantir le degré de protection IP 65, placer un collier pour câble [2]
autour de chaque joint et serrer à fond.
▶
Monter l'étrier de verrouillage fourni pour le connecteur de dérivation sur
les deux prises du boîtier.
￫
L'extrémité ouverte de la dernière dérivation pour câble rond
(au bout du bus d'alimentation) doit être fermée à l'aide de
l'embout RA-C2-SBL.
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-FR www.eaton.com
