Connecteur D'alimentation Ra - Eaton Rapid Link 4.0 RAMO Manuel

3 Montage
3.5 Connecteur d'alimentation RA...C3...
3.5 Connecteur d'alimentation RA...C3...
74
Connecteur d'alimentation RA...C3...

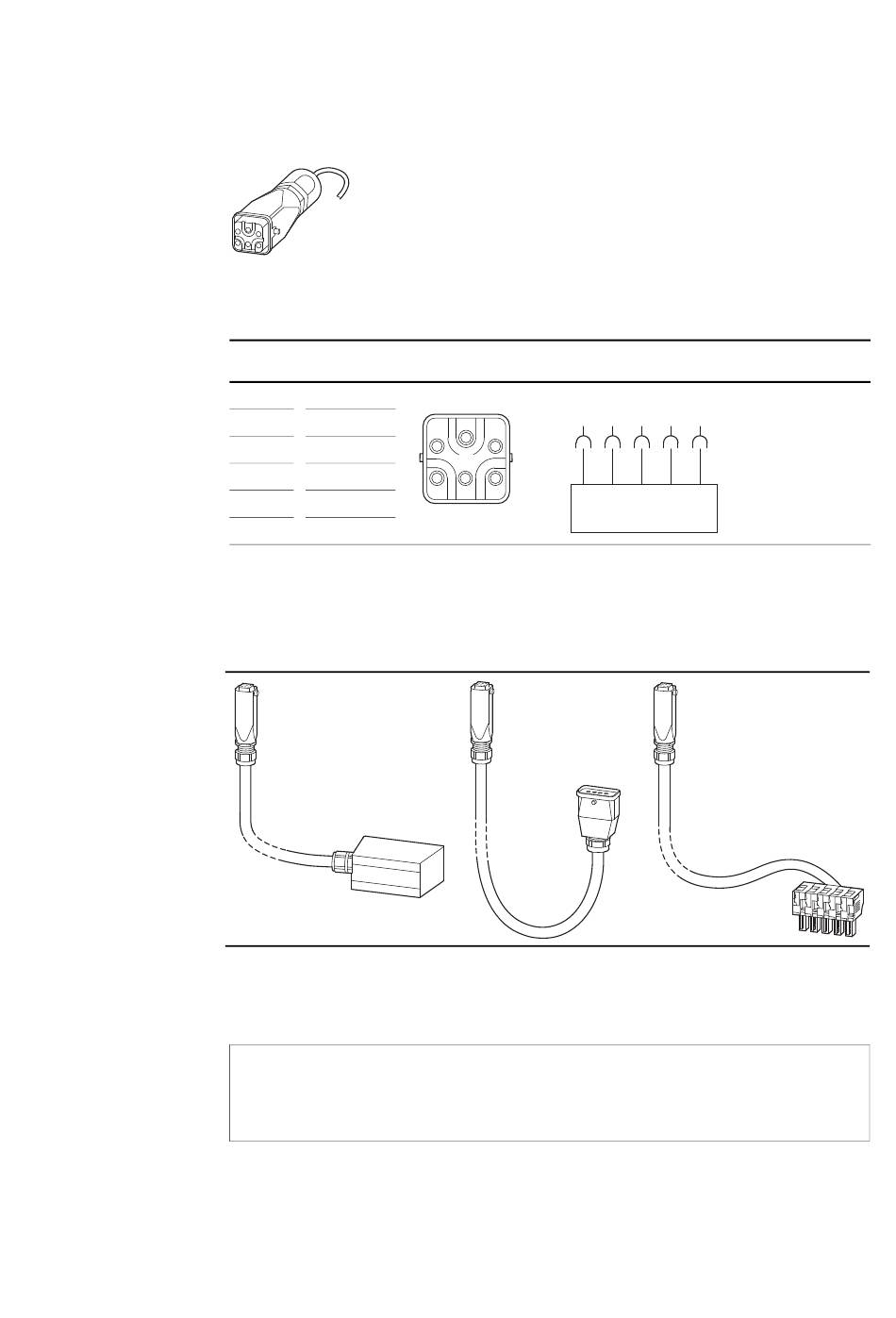

Figure 49 : Connecteur d'alimentation RA...C3...
Brochage du connecteur d'alimentation RA...C3... (réf. HAN Q5/0) :
Broche Fonction
1 L1
2 L2
3 L3
4 n E t
5 –
PLE PLE
Après montage des dérivations du bus d'alimentation (RA-C1-PLF1, RA-C2-
S1-4, RA-C4-PB65), il est possible d'enficher le module Rapid Lind (RAMO /
RASP) sur le connecteur d'alimentation à l'aide des câbles adaptateurs
correspondants.
RA-C3/C1-1,5HF
pour RA-C1-PLF1
Figure 50 : Connecteur d'alimentation avec câble adaptateur (Eaton)
ATTENTION
La compatibilité avec des câbles d'autres fabricants n'est pas
garantie !
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-FR www.eaton.com
Connecteur d'alimentation
L1
1 2
e
3 4 5
RA-C3/C2-1,5HF
pour RA-C2-S1-4
L2 L3 N PE
1 2 3 4 PE
RASP
RA-C4-PPB/C3-1M5
pour RA-C4-PB65
