Eaton Rapid Link 4.0 RAMO Manuel page 69

90 °
2

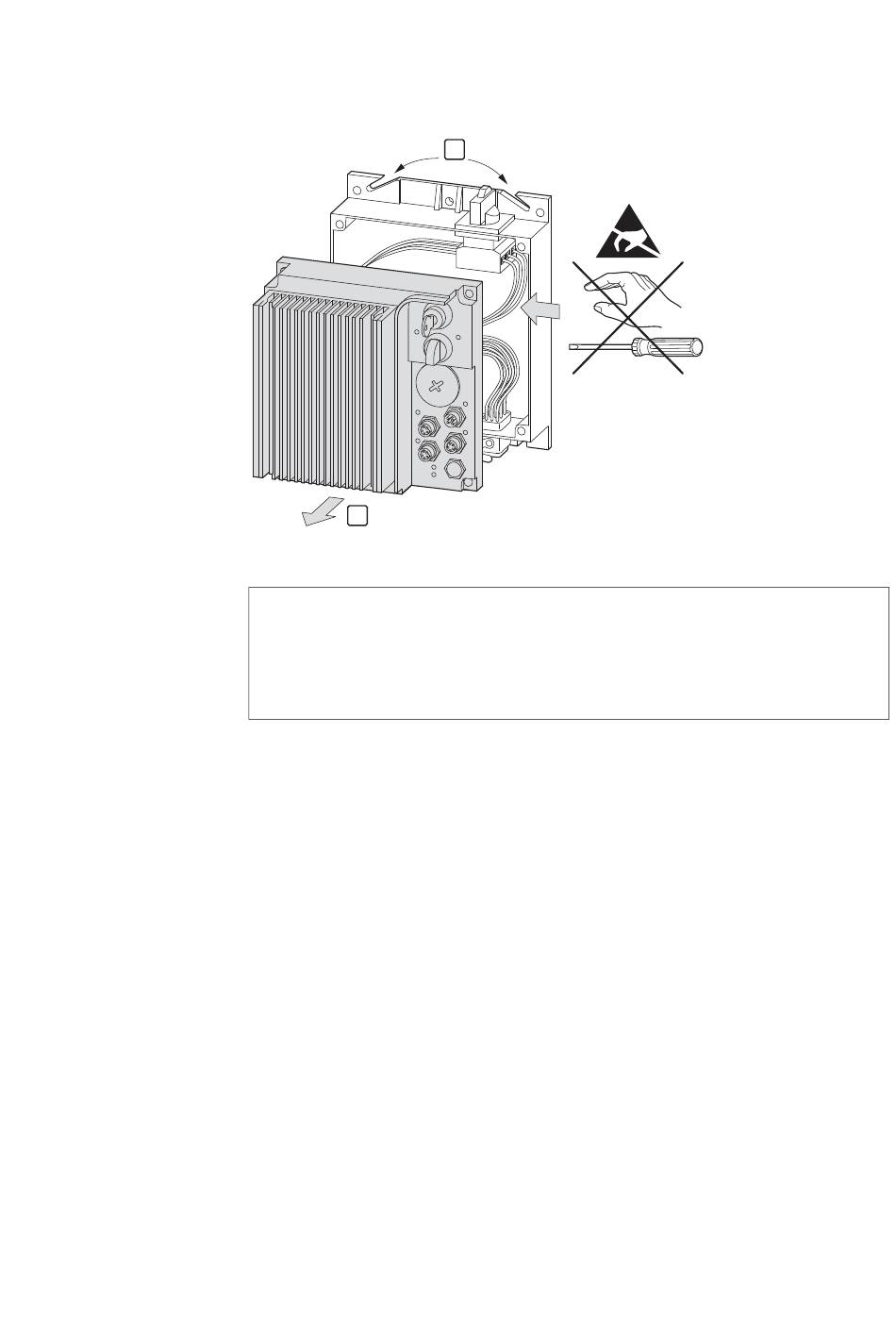

Figure 36 : Exemple : Dépose du capot d'un module RASP
ATTENTION
Ne pas intervenir avec la main ou un outil dans la partie arrière
ouverte ni sur le capot !
Des éléments ou des connexions risquent d'être endommagés
et le fonctionnement du module peut en être affecté.
La partie arrière peut maintenant être tournée à 90° dans le sens anti-horaire
(vers la gauche). Les bornes de puissance sont orientées à droite. Remettre
le capot en place avec précaution.
￫
Veiller au positionnement correct des joints en caoutchouc
(degré de protection IP65) lors de l'assemblage.
Remettre en place correctement le capot sur la partie arrière en bloquant les
quatre vis. Le serrage des vis s'effectue en croix et en deux passes. Dans un
premier temps par exemple, serrer les quatre vis (en croix) avec un couple de
2 Nm environ et bloquer (à nouveau en croix) avec un couple de 5 Nm.
