3.6.4.2 Remplacement de l'appareil

Dans les applications où le module RASP 4.0 doit remplacer des versions
antérieures (RA-SP.../C1, RA-SP.../C2, RA-SP...-HE.../C3A) avec
connecteurs de départ moteur métalliques, il faut remplacer ces derniers par
des connecteurs isolés (connecteurs en matière isolante). Les câbles moteur
et les connecteurs seront par exemple remplacés par les modèles
RASP-C....
￫
Lorsque les longueurs de câble moteur sont inférieures à 5 m,
il n'est pas nécessaire de remplacer le connecteur moteur
métallique (SET-M4/...-HF).
Dans les applications en cours où le câble moteur existant ne doit ou ne peut
pas être remplacé, les mesures suivantes seront prises pour garantir la
sécurité de l'exploitation :
• Dénuder la tresse de blindage du câble moteur se trouvant à côté du
connecteur métallique et relier à la terre sur une surface étendue
(PES ￫ ① Page 79)
Inconvénient :
Le degré de protection élevé du câble moteur et par là du système
Rapid Link (IP65) est supprimé à cet endroit.
• Le connecteur moteur métallique est remplacé par un connecteur
moteur en matière isolante. Isoler le blindage du câble moteur dans le
connecteur.

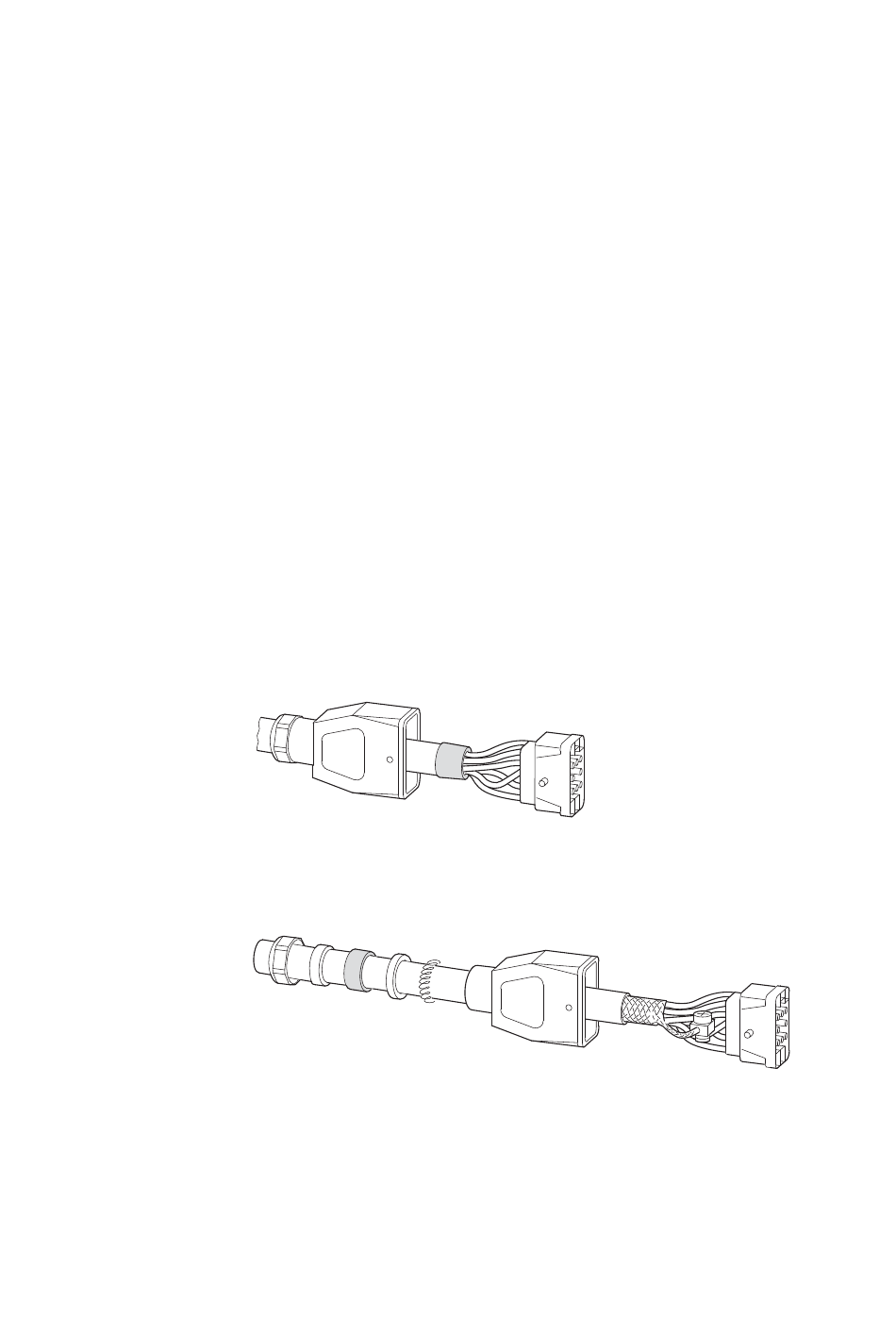

Figure 59 : Câble moteur avec connecteur en matière isolante
• Remplacer le connecteur métallique par un connecteur avec liaison
interne à la terre pour réaliser le blindage du câble.
Figure 60 : Câble moteur avec mise à la terre ≙ 
a Blindage en contact sur 360° pour le câble moteur
