3.7.1 Câble prolongateur
3.7.2 Câblage
La liaison entre la dérivation M12 (ZB2-100-A21) et les modules Rapid Link
RAMO/RASP est réalisable avec le câble prolongateur RA-XM12-1M qui est
équipée d'un connecteur femelle M12 (raccordement au module RAMO/
RASP) et d'un connecteur mâle M12 (dérivation M12).

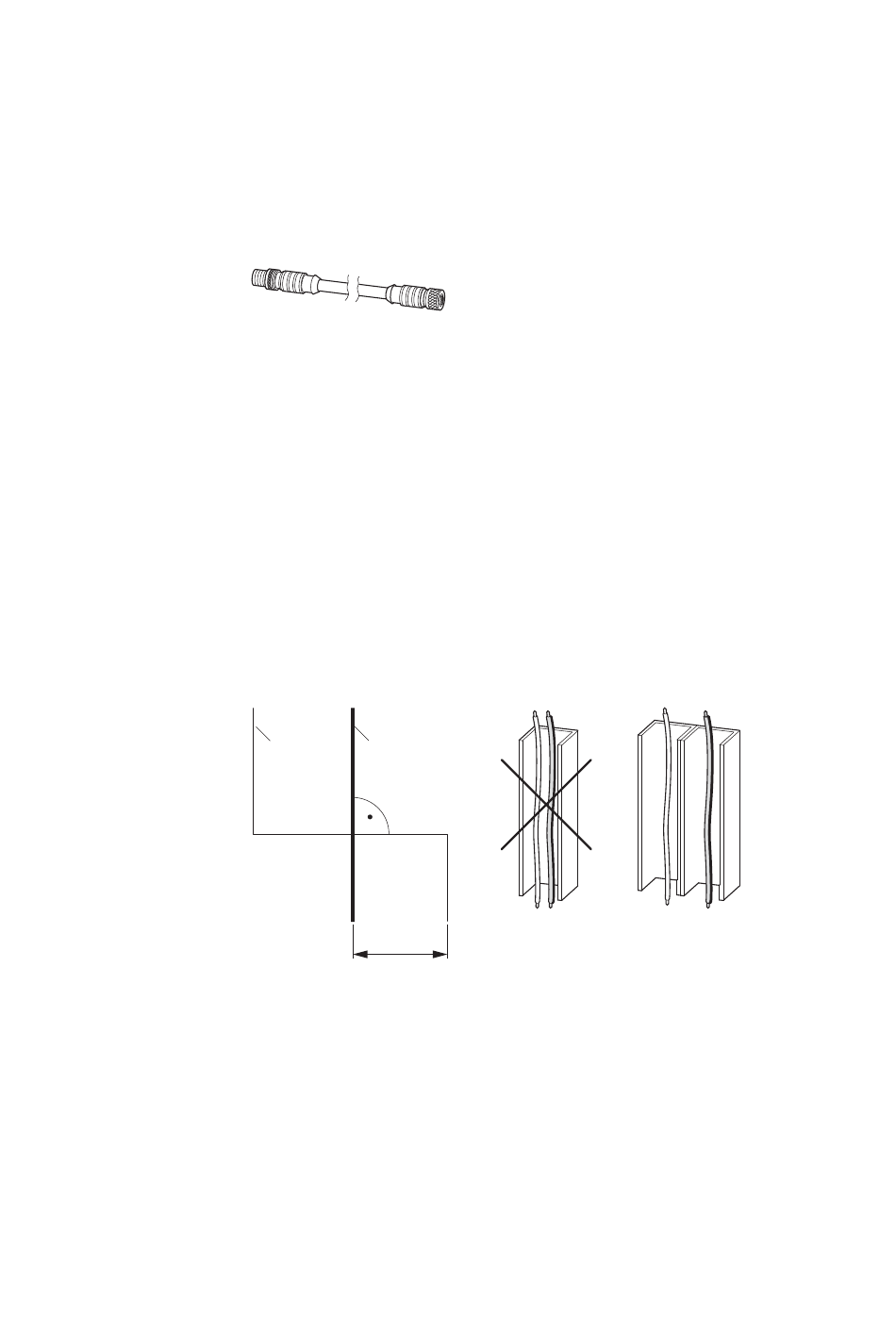

Figure 65 : Câble prolongateur RA-XM12-1M
￫
Toujours poser séparément les câbles de commande et de
signaux et les câbles de raccordement réseau et moteur.
Le bus de données (AS-Interface) et les câbles de capteurs/actionneurs ne
doivent pas être posés directement en parallèle avec le bus d'alimentation
(câble secteur), avec un câble adaptateur d'alimentation ou un câble moteur.
Il convient d'éviter la pose dans une goulotte commune ou le maintien par
des colliers communs. Le croisement de câbles de signaux et de puissance
sera effectué si possible à angle droit. Cela permet d'augmenter l'immunité
électro-magnétique (CEM) et par là, la sécurité d'exploitation. Avec le module
RASP à fréquence variable, des mesures supplémentaires sont requises
pour obtenir un montage conforme aux règles CEM (￫ Page 79).
b a
f 100 mm
(f 3.94")
Figure 66 : Pose des câbles de signaux et de puissance
a Câble de puissance : raccordement réseau (bus d'alimentation, câble adaptateur), câble moteur
b Câbles de commande : AS-Interface (bus de données), raccordement capteurs/actionneurs
