3 Montage
3.6 Départ moteur
3.6.4.3 Mise à la terre fonctionnelle avec le module RASP
82
Le module contrôleur de vitesse RASP peut être exposé à des courants de
fuite à la terre (I ) supérieurs à 3,5 mA. La norme EN 50178 préconise un
PE
raccordement de protection à l'aide de deux câbles PE ou un câble PE de
2
section ≧ 10 mm . Du fait que les connecteurs d'alimentation du système
Rapid Link peuvent être retirés, dans le cas du module RASP, il faut que le
ventilateur soit relié à la terre constamment avec un second câble PE.
La liaison est réalisée par l'intermédiaire de la vis identifiée par le symbole de
mise à la terre .
M5
1.7 Nm
(15.05 lb-in)
®
TORX Plus 25 IP

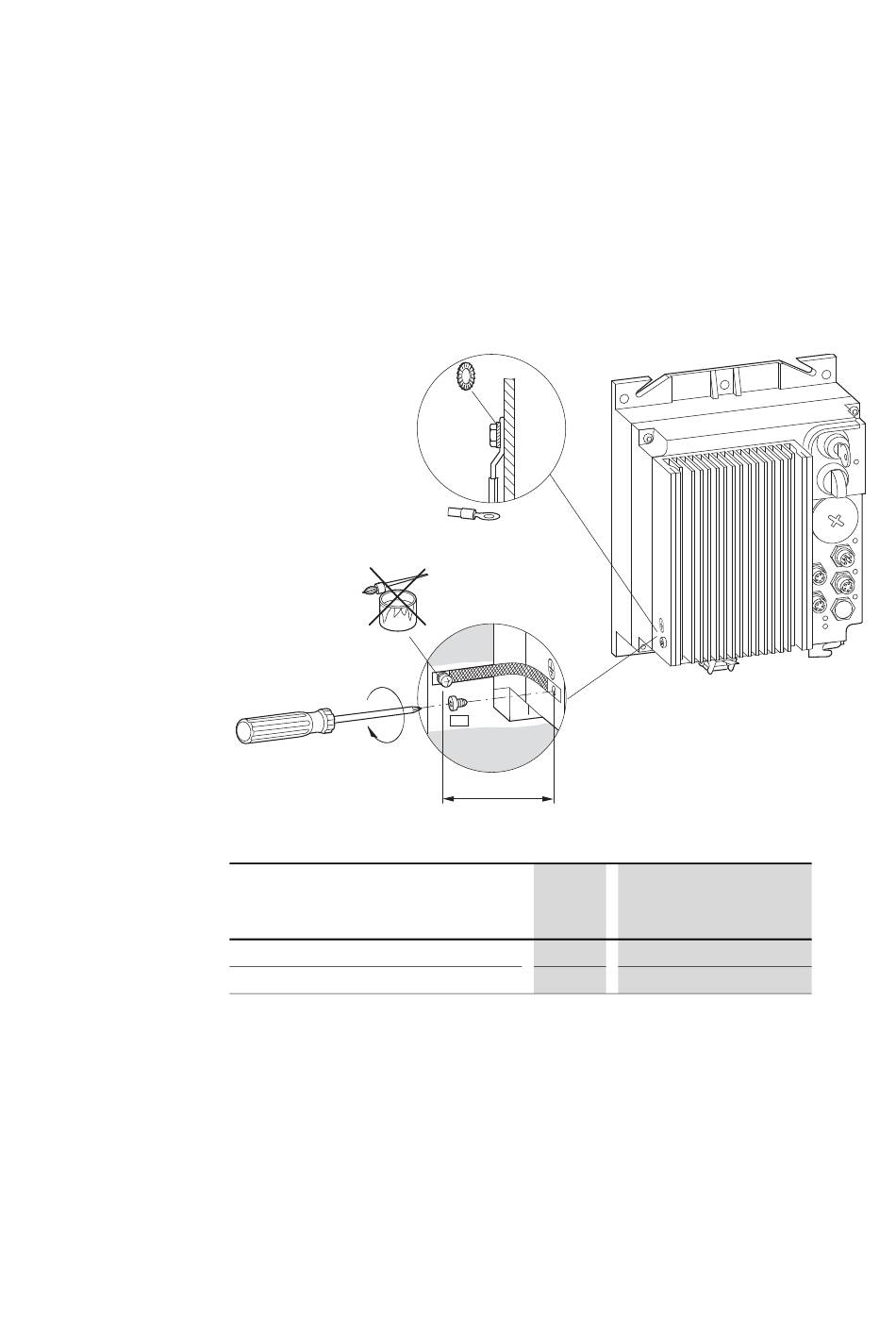

Figure 61 : Mise à la terre fonctionnelle (toron ou câble rond)
RASP sans interrupteur de maintenance
RASP avec interrupteur de maintenance
￫
Les surfaces de contact pour la mise à la terre du ventilateur ne
doivent pas être peintes.
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-FR www.eaton.com

PE
2
PE ≧ 10 mm
PES
a
a
(toron)
≧ 155 mm
≧ 180 mm
a
(câble rond avec noyaux de
ferrite)
~ 300 mm
~ 300 mm
