3 Montage
3.6 Départ moteur
80
▶
Au niveau du bornier du moteur, raccorder la tresse du câble moteur au
potentiel de terre (PES).
a

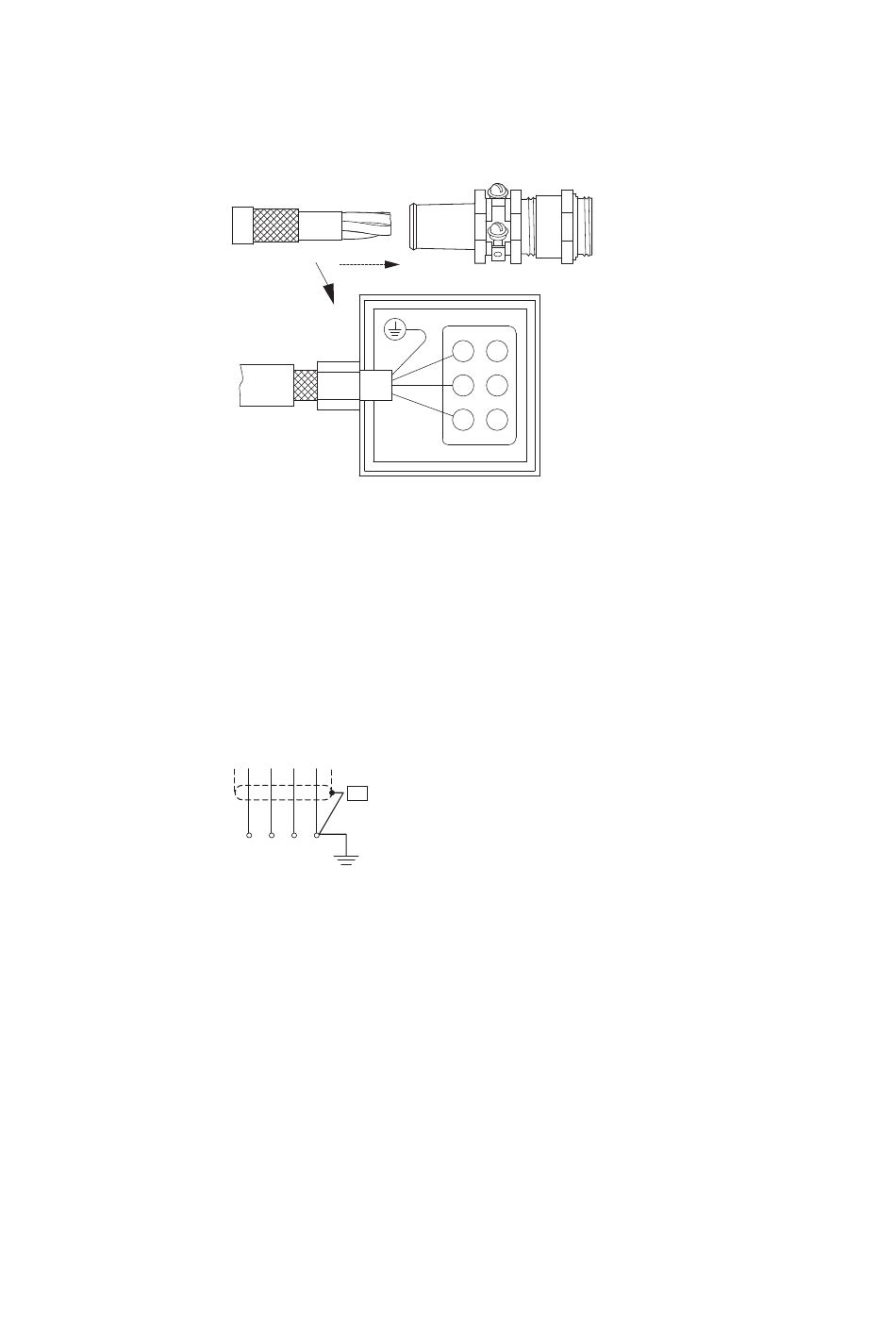

Figure 57 : Contact du blindage sur 360° au bornier moteur
a Blindage en contact sur 360° pour le câble moteur
b Collier de fixation avec vis pour la tresse de blindage
▶
Raccordez les brins torsadés entre eux (U, V, W et PE) et les brins
torsadés séparément B1/B2 et T1/T2 aux bornes correspondantes du
moteur ou du connecteur.
Le support ne doit pas être peint (mise en contact directe).
La bride représentée sur la figure est un exemple de raccordement à la terre
sur une surface étendue.
U
V
W PE
PES
PE
Figure 58 : Raccordement de la tresse blindée (PES)
sur le bornier moteur
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-FR www.eaton.com
a
b
U
V
W
