2 Etude
2.1 Modules Rapid Link
32

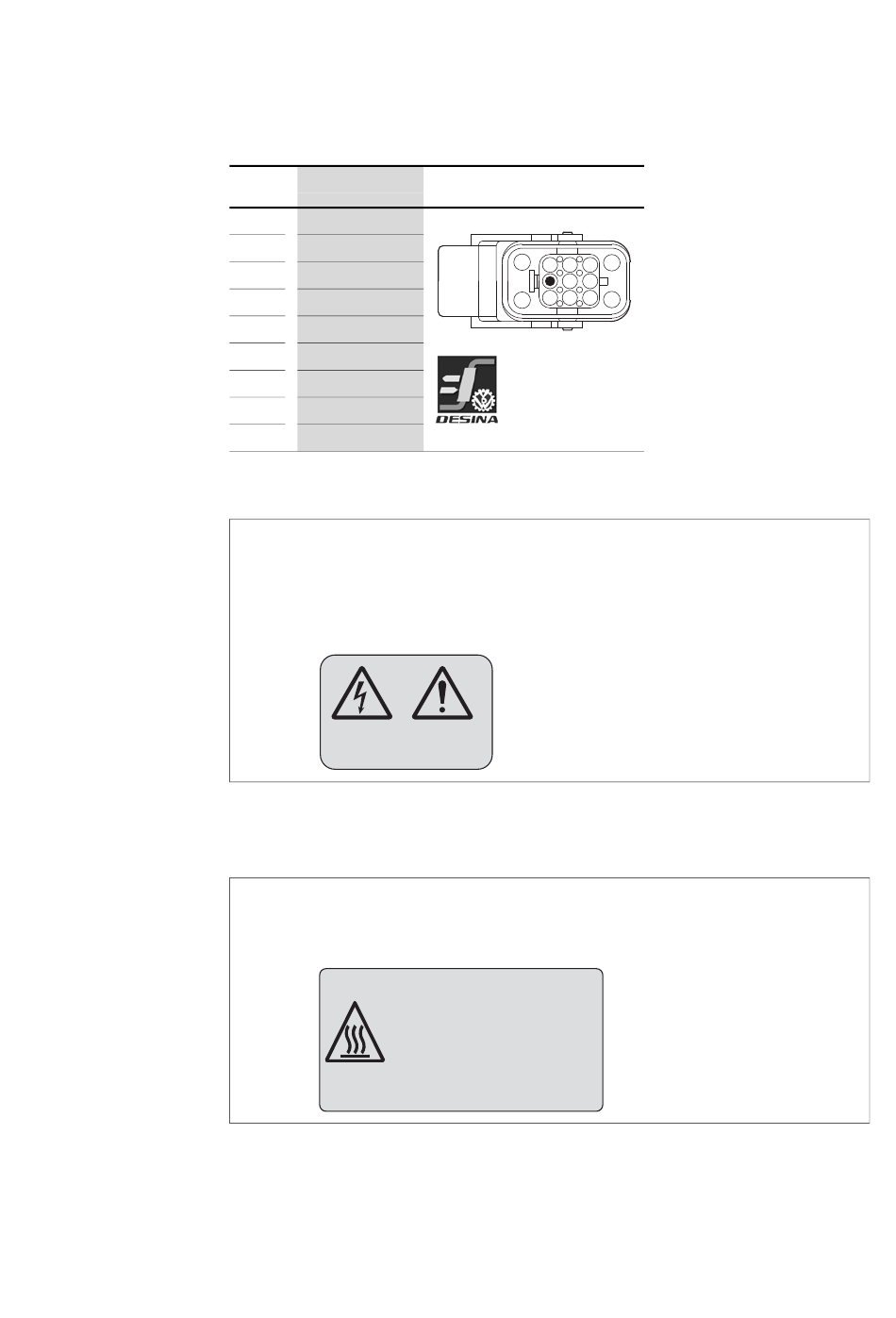

② Prise départ moteur (DESINA)
Broche Fonction
1 U1, moteur
(2) Codage
3 W1, moteur
4 B2, frein
5 T1, thermistance
6 B1, frein
7 V1, moteur
8 T2, thermistance
PLE PLE
③ Plaque d'avertissement : tension dangereuse – uniquement module RASP
AVERTISSEMENT

Tension dangereuse liée aux condensateurs du circuit
intermédiaire
(respecter le temps de décharge).
Tenez impérativement compte de cet avertissement !
DANGER
5 MIN
④ Plaque d'avertissement : température élevée – uniquement module RASP
ATTENTION

Température élevée du radiateur.
Ne pas toucher !
ACHTUNG Hohe Temperatur
WARNING HOT SURFACE
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-FR www.eaton.com
1 4 6
PE 7
3 5 8
Kühlkörper nicht berühren
Do not touch the heat sink
