2.10.6 Mode manuel verrouillé
Exemple d'arrêt rapide
Trieur vertical avec excentrique à 360° :
L'arrêt rapide permet un arrêt précis de l'entraînement lorsque l'interrupteur
de fin de course est atteint. Le prétraitement effectué au niveau du module
RAMO/RASP coupe directement le moteur. Les temps de cycle de
l'automate et du bus n'ont aucune influence sur les temps de coupure.
STOP
STOP

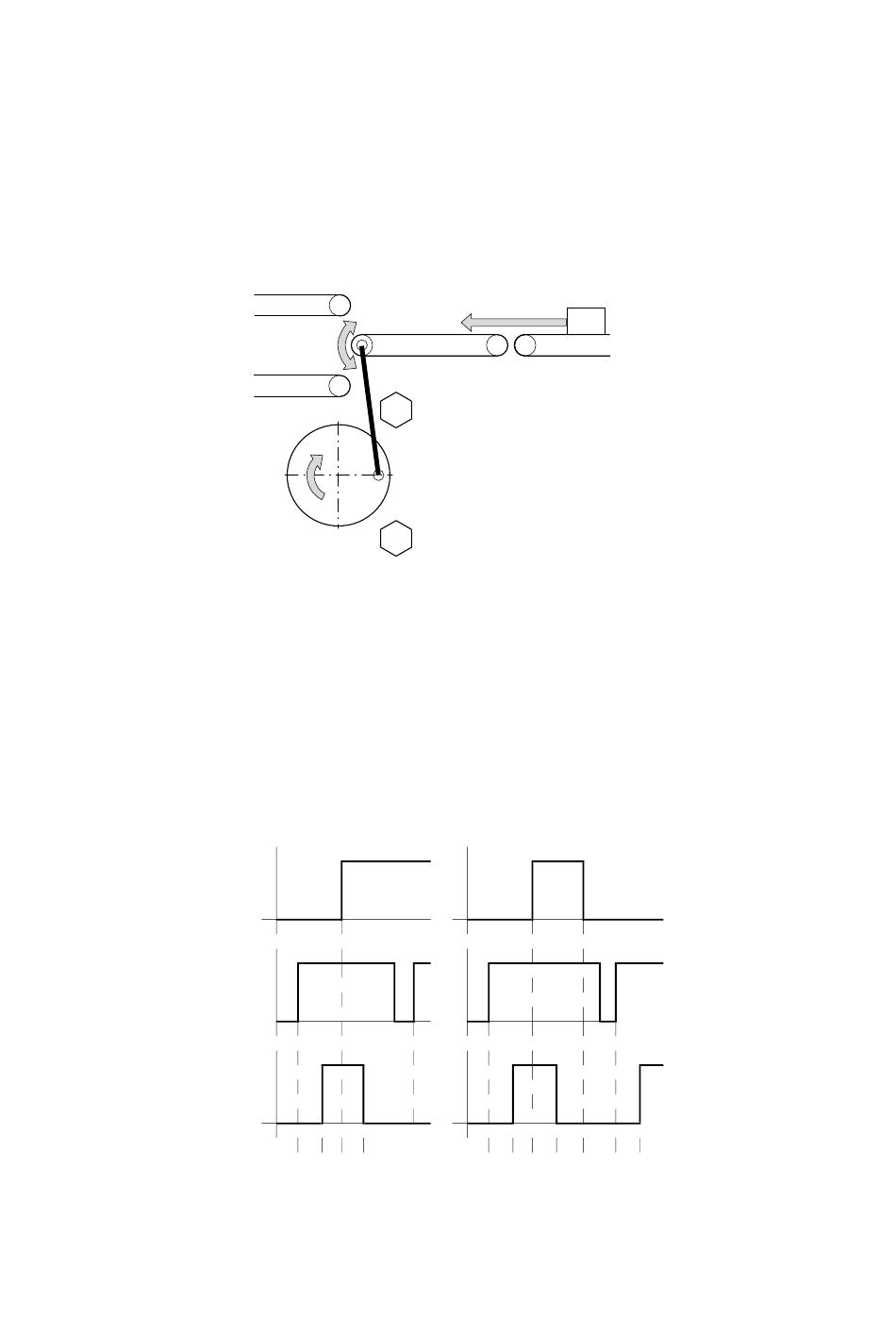

Figure 24 :Exemple d'entraînement excentrique
a Point d'arrêt supérieur
b Point d'arrêt inférieur
En mode manuel verrouillé, il est possible d'éviter un endommagement des
objets transportés ou de l'installation dû à une erreur de manipulation.
Les interrupteurs de fin de course peuvent par exemple limiter la course
admissible en passant par les entrées de capteur I3 et I4. Cette fonction
permet aussi le réglage des barrières lumineuses avant la mise en marche de
la commande automatique par API (AS-Interface).
I3
0
Figure 25 :Mode manuel verrouillé - Exemple : I3 et marche à droite à niveau variable
a Temps de réaction interne
b Sélecteur mode manuel
c Signal de sortie
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-FR www.eaton.com
